(5)(4)

(1)

(2)

ACHTUNG!

Das Bohren und Eindre-

hen von Schrauben im

Bereich des Antriebs

führt zur Zerstörung des

Antriebs.

◆ Nie im Bereich des Antriebs (9) bohren oder

schrauben, um den Rollladen (17) zu befestigen.

7.12 Montage des Rollladens (17)

Der Rollladen kann sowohl mit starren Wellenver-

bindern als auch mit Befestigungsfedern montiert

werden.

ACHTUNG!

Ohne Stopper oder Endschiene kann der Rollla-

den im selbstlernenden Betrieb in den Rollladen-

kasten fahren und beschädigt werden.

◆ Montieren Sie immer zwei Stopper oder eine

Endschiene an den Rollladen (17).

7.12.1 Montage des Rollladens mit starren Wellenverbindern

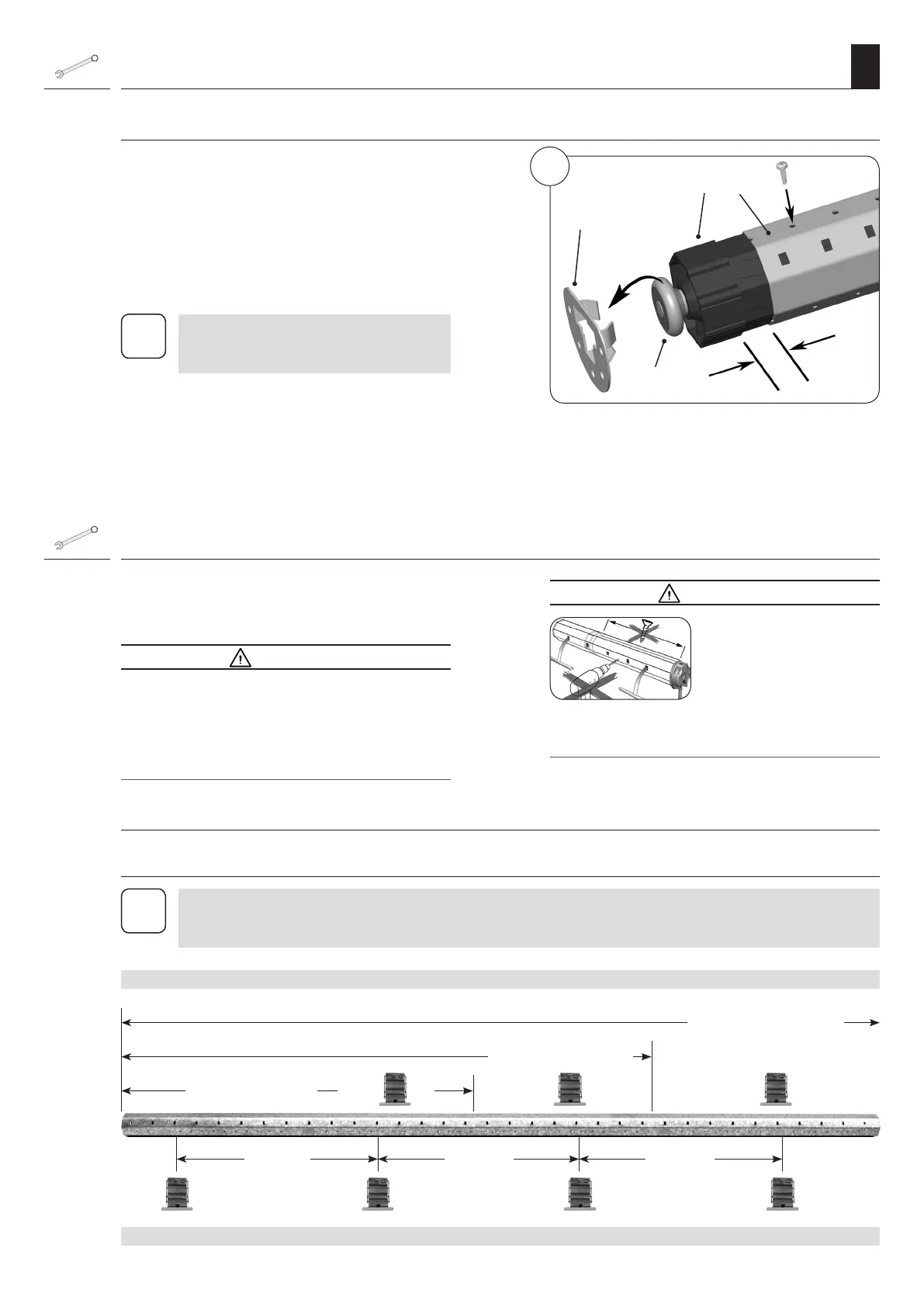

7.11.3 Einbau in das Gegenlager (1)

1. Stecken Sie das andere Ende der Wickelwelle (5)

mit dem Kugellager (2) in das Gegenlager (1).

2. Falls Sie ein anderes Antriebslager als das Clicklager

(13) von RADEMACHER verwenden, müssen Sie jetzt

ggf. den Antrieb mit einem zweiten Splint sichern.

3. Korrigieren Sie leichte Maßungenauigkeiten durch

Einschieben oder Herausziehen der Walzenkapsel (4).

Die Walzenkapsel (4) muss mindestens

mit 2/3 ihrer Länge in der Wickelwelle (5)

stecken.

Achten Sie auf ausreichend großes Spiel

in der Achslänge um die Leichtgängigkeit

sicherzustellen.

4. Sichern Sie die Walzenkapsel (4) zum Schluss mit

einer Schraube.

7.11 Einbau des Motors in die Lager

Die Anzahl der benötigten starren Wellenverbinder festlegen

Montieren Sie mindesten zwei starre Wellenverbinder pro Rollladen an den beiden Enden der jeweiligen

Achtkantwelle. Je nach Einsatzbedingung kann die Anzahl und der Typ der starren Wellenverbinder von

den folgenden Empfehlungen abweichen.

Rollladenbreite / Mindestanzahl:

Empfehlung: Montieren Sie alle 800 mm einen weiteren starren Wellenverbinder.

800 mm 800 mm 800 mm

(1410 mm - 2350 mm)

(4 x )

(3 x )

(2350 mm - 3300 mm)

(3 x )

0 mm - 1400 mm

(2 x )
