W W W . P S S O . D E
9
4
INBETRIEBNAHME
Einbau in ein Rack
Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack. Für den Einbau in
ein 19"-Rack (483 mm) wird 1 HE benötigt. Achten Sie bei der Standortwahl des Geräts darauf, dass die
warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten vorhanden ist.
Dauerhafte Überhitzung kann zu Schäden am Gerät führen. Sie können das Gerät mit vier Schrauben M6 im
Rack befestigen.
Audiogeräte anschließen
Schalten Sie die DXO-26 PRO und die anzuschließenden Geräte vor dem Anschluss bzw. vor
dem Verändern von Anschlüssen aus.
1
Die XLR-Eingänge und -Ausgänge können sowohl symmetrisch als auch unsymmetrisch
angeschlossen werden. Symmetrische Kabel liefern +6 dB mehr Ausgangspegel und gewährleisten
einen besseren Schutz vor Störungen bei langen Kabelwegen.
2
Schließen Sie die Signalquelle (z. B. Vorverstärker, Mischpult) an die Eingangsbuchsen INPUT A und B an.
Es stehen zwei analoge Anschlüsse und ein digitaler ASE/EBU-Anschluss zur Verfügung.
3
Verbinden Sie die Endverstärker mit den Ausgängen OUTPUT 1 bis 6.
4
Schließen Sie das Gerät über das beiliegende Netzkabel an eine Steckdose an (AC 230 V, 50 Hz).
..............................................................................................................................................................................

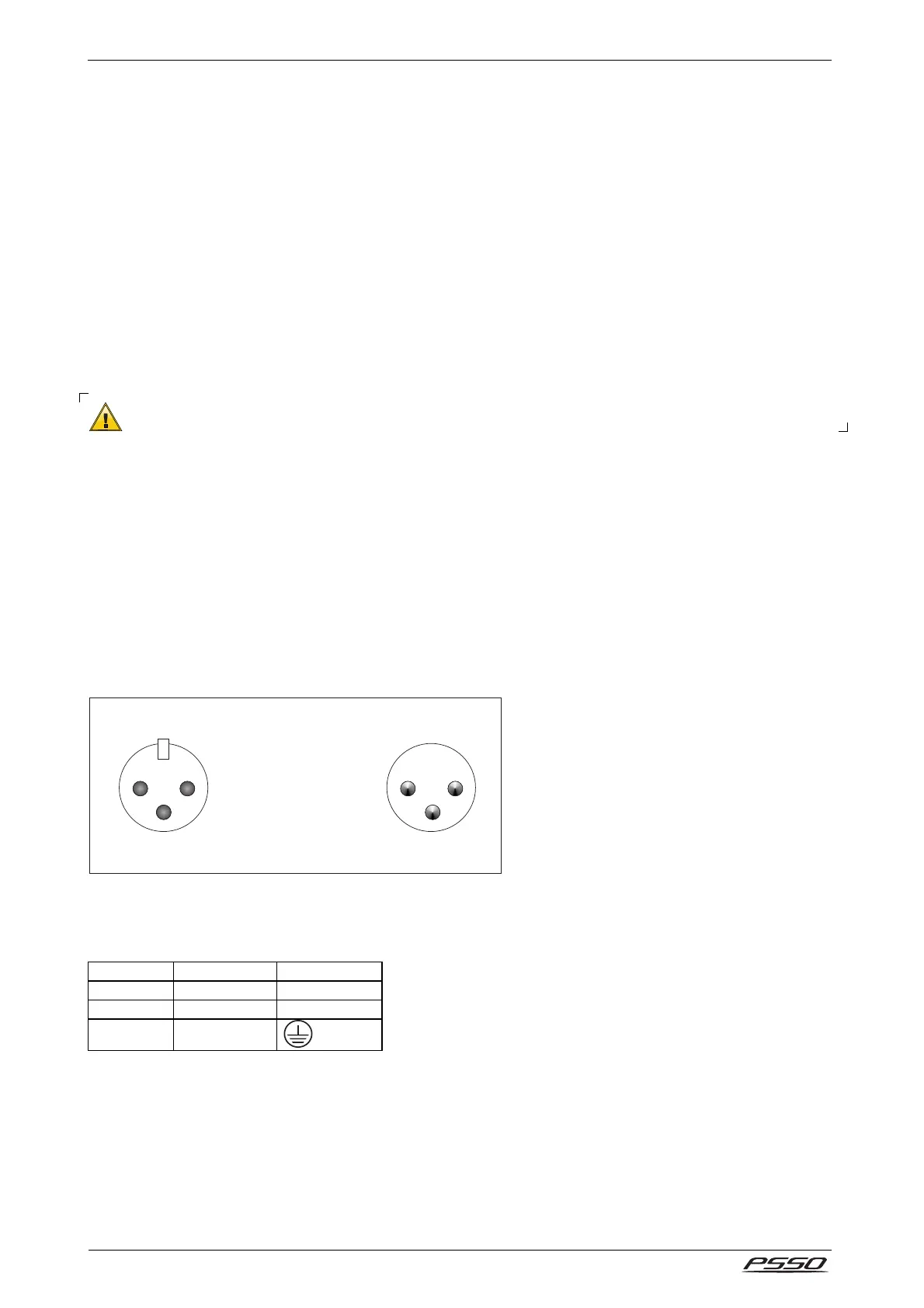

Belegung der XLR-Verbindung
..............................................................................................................................................................................
Die Belegung der Netzleitung
Leitung
Pin
International
Braun Außenleiter L
Blau Neutralleiter N
Gelb/Grün
Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz
angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte
elektrische Installation eingebaut werden. Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den
VDE-Bestimmungen DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD)
mit 30 mA Bemessungsdifferenzstrom ausgestattet sein.
2
1
3
1
2
3
SymmetrischeXLR-Verbindung
1= Masse/Schirm
2= (+)Plus-Phase
3= (-)Minus-Phase
Eingang Ausgang
UmeineXLR Verbindungunsymmetrischanzuschließen,
müssenPin1und3gebrücktwerden.
-
