2 Installation de l
Installation de lInstallation de l
Installation de l’EAE
EAEEAE
EAE
2.1 Fixation

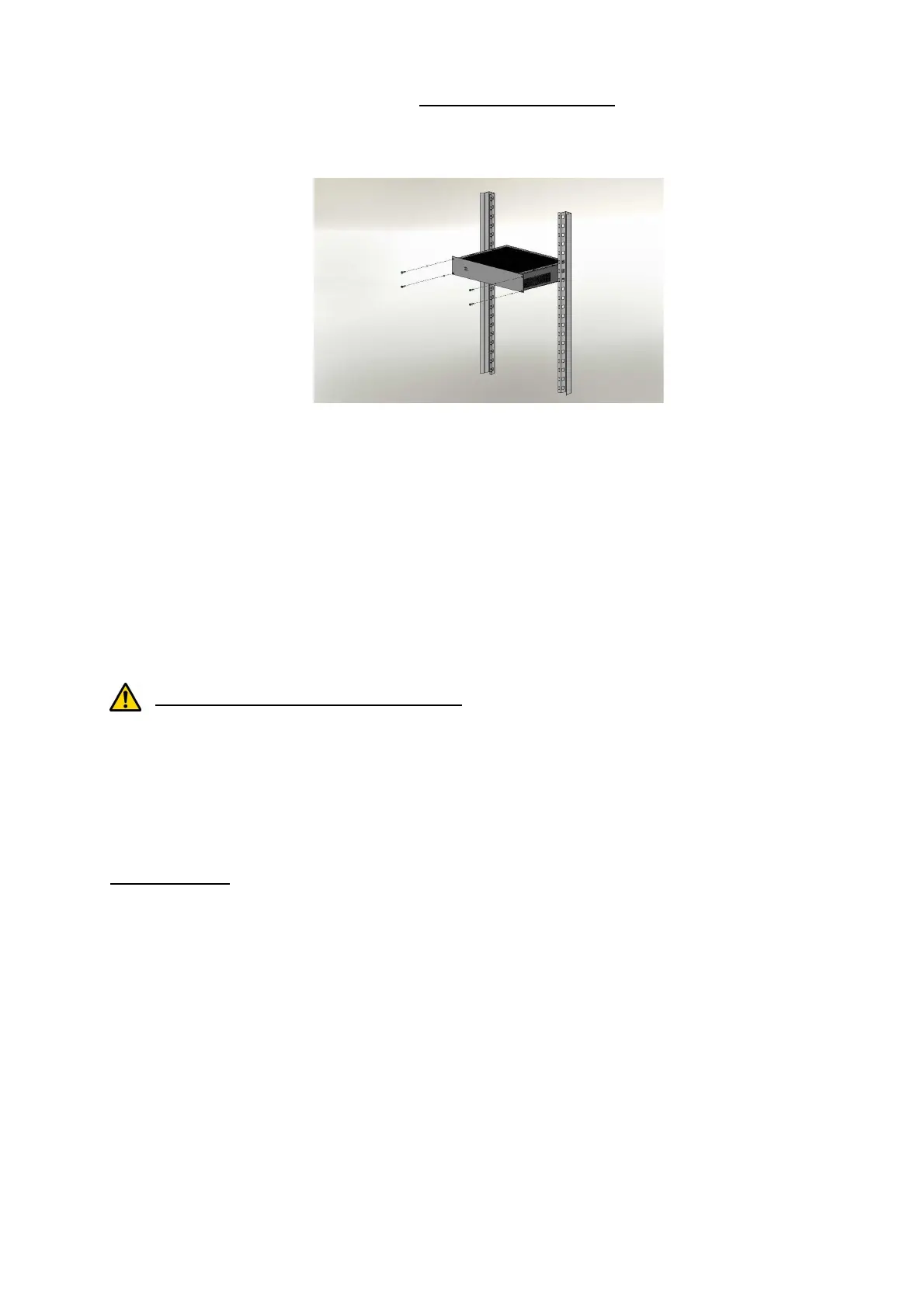

Figure 4 : Montage de l'EAE
L’alimentation doit être installée dans une baie 19” conforme à la classe 3k5 de EN60721-3-3:1995 +A2:1997
et IP30 selon EN60529:1991+A1:2000.
2.2 Secteur
Utiliser un disjoncteur bipolaire courbe D ( calibre 4A en version 24V et 6A en version 48V ) pour raccorder
l’alimentation au réseau.
2.3 Batteries
La sonde de température batterie doit être placée au plus près de la batterie. Elle peut par exemple être
maintenue sur les câbles à l'aide des deux colliers fournis.
Instructions pour le câblage des batteries
Utiliser un dispositif de sectionnement bipolaire ( sectionneur ou interrupteur-sectionneur ) pour raccorder la
batterie à l’alimentation.
De même, un fusible additionnel est recommandé pour protéger la batterie.
Afin d'éviter tout risque de sécurité électrique, il faut impérativement utiliser des câbles de raccordement dont
les caractéristiques (température maximale autorisée de la gaine, section du câble, courant maximal autorisé,
tension maximale autorisée) soient conformes à la configuration du produit (100 ou 150A).
Fonctionnement :
L’alimentation fait une mesure de résistance de la maille batterie y compris ses connexions toutes les 4h. Le
seuil de déclenchement du défaut est de 16mΩ
±10%
en 24V ou de 32mΩ
±10%
en 48V si le cavalier est
positionné sur '75'. Il devient 24mΩ
±10%
en 24V ou 48mΩ
±10%
en 48V si le cavalier est positionné sur '50'.
Le dépassement de ce seuil est signalé par un défaut batterie (voir chapitre 5) et signifie que l’alimentation
avec sa batterie associée n’aura pas l’autonomie désirée en cas de défaillance du secteur.
Pour éviter le déclenchement de ce défaut, il convient de prendre en compte les éléments suivants :
- Utiliser des batteries autorisées (voir chapitre 1.2.5).
- Respecter le tableau des longueurs maximum du câble batterie (en annexe pages 34 et suivantes)
- Soigner les connexions et sertissages.
- Un fusible batterie additionnel ajoute 1 à 2mΩ.
