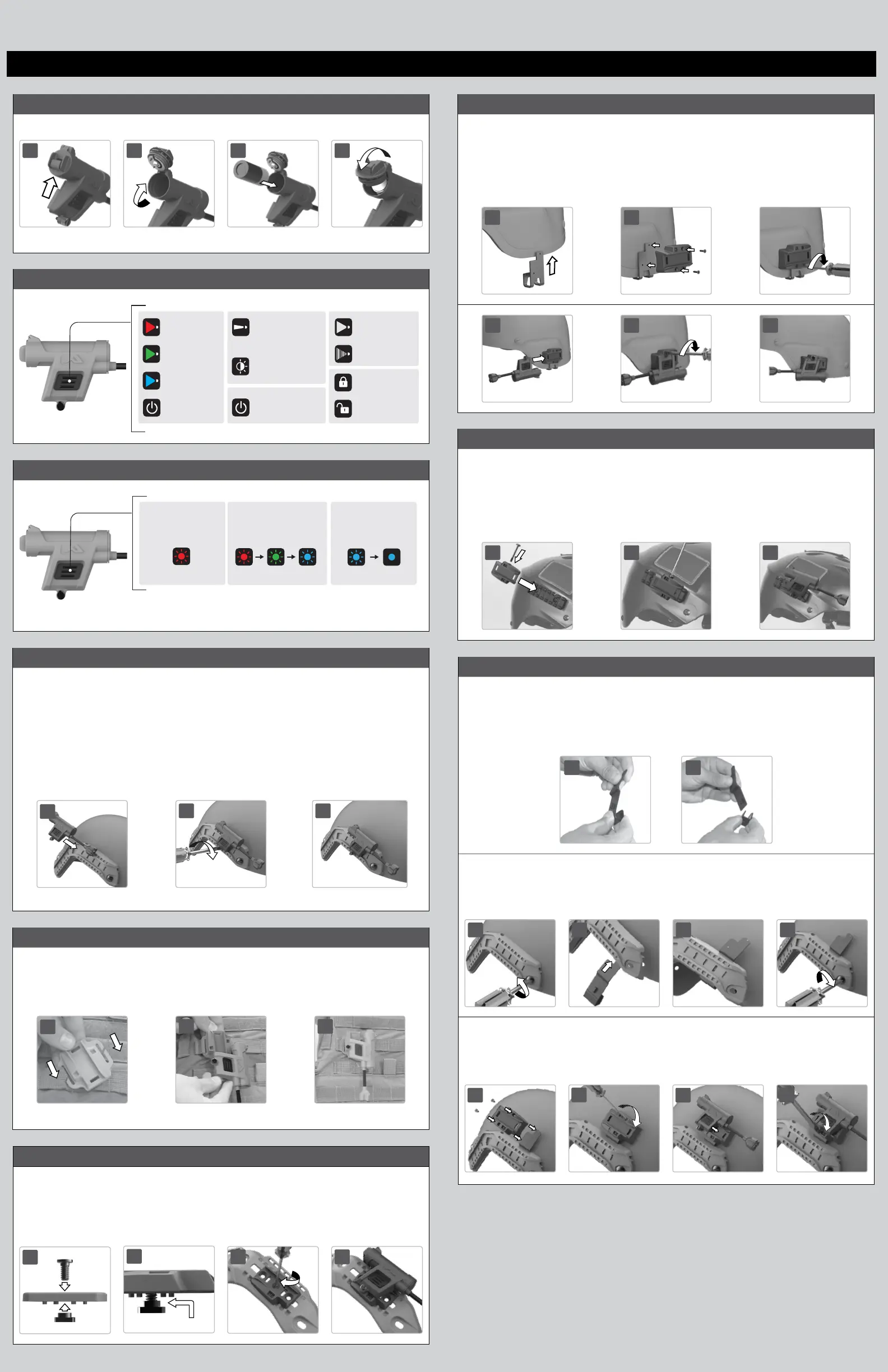

Abbildung 1 – Einlegen der Batterien

1 2 3 4

Abbildung 2 – Schalterbedienung

2 x drücken:

Grün

4 x drücken:

Aus

5 s drücken,

wenn gesperrt:

Entsperren

5 s drücken:

Sperren

1 x drücken:

Rot

3 x drücken:

Blau

1 s gedrückt halten

in allen Modi:

Weiß 80 %

Nach 1 s in allen Modi:

1x drücken,

wenn eingeschaltet:

Aus

Von Weiß:

Gedrückt halten:

Dimmen

2 s gedrückt halten,

wenn ausgeschaltet:

IR

IR

1 s gedrückt halten,

im IR-Modus:

IR-Blitzlampe

Abbildung 3 – Programmiermodus

8 s gedrückt halten,

wenn ausgeschaltet:

Programmiermodus

Durch wiederholtes Drücken auf

gewünschte Farbe umschalten:

8 s gedrückt halten:

Bei gewünschter Farbe:

Farbe speichern

Abbildung 4 – Installation der ARC-Schiene

Die Charge X ist zur direkten Befestigung an der ARC-Schiene des ARC-Helm-

schienensystems vorgesehen. Die Charge X kann an der linken oder rechten

Helmschiene befestigt werden. Drehen Sie mit einem Schlitzschraubendreher

die Einstellschraube um ca. 5 Umdrehungen heraus und schieben Sie dann die

Befestigung der Charge in das offene Ende der Helmschiene. Das federbelastete

Kugellager rastet ein. Wenn die Charge X wie gewünscht ausgerichtet ist, ziehen

Sie die Klemmschraube handfest an, um die Lampe zu xieren.

1

2 3

Abbildung 5 – MOLLE-Befestigung

Schieben Sie den Clip an einer beliebigen Stelle in den Gurt und klemmen Sie den

MOLLE-Gurt so fest, dass das untere Ende des Metall-Clips auf dem Gurt sitzt.

1

2 3

Abbildung 6 – M-LOK

®

-Befestigung

Führen Sie Schraube und T-Mutter in die M-LOK

®

-Befestigung ein. Der Abstand

der T-Mutter muss etwas größer als die Dicke der Montageäche sein. Schieben

Sie die Befestigung auf die M-LOK

®

-Schiene und ziehen Sie sie mit einem

Schraubendreher an.

1

2

ABSTAND EINSTELLEN

3 4

Abbildung 7 – Installation der MICH-Befestigung

Schrauben Sie die Schraube heraus, bis das Ende der Schraube sich auf der Höhe

des U-Clips bendet. Schieben Sie den freiliegenden U-Clip über den unteren Rand

Ihres Helms, wobei der Metallclip sich innen und die Kunststoffhalterung sich außen

am Helm benden muss. Halten Sie die Befestigung fest nach oben und ziehen Sie

die mittlere Schlitzschraube bis zum Anschlag an.

1

2

4 5 6

Abbildung 8 – Picatinny-Schienenbefestigung

Entfernen Sie die mittlere durchgehende Schraube von der Seite der Picatinny-

Sockelbefestigung. Schieben Sie die Picatinny-Befestigung in die gewünschte

Position, führen Sie die seitliche Arretierschraube durch einen beliebigen Schlitz

in der Picatinny-Schiene und ziehen Sie die Schraube an.

Ziehen Sie diese Schraube NICHT ZU FEST an.

1 2 3

Abbildung 9 – (ABR) Above Rail-Befestigung

A. Wenn Sie die Charge X ABR mit einem Gefechtshelm verwenden, fahren Sie

mit Schritt B fort. Zur Verwendung mit einem Nicht-Gefechtshelm entfernen Sie

den nicht benötigten Teil der ABR-Befestigung mit der Hand oder einer Zange

und entsorgen Sie den kleineren hakenförmigen Teil.

1a 2a

B. Lösen oder entfernen Sie die vordere Schienenschraube und schieben Sie

die ABR in die gewünschte Position unter der Schiene. Ziehen Sie die vordere

Schienenschraube wieder fest.

1b

2b

3b 4b

C. Nehmen Sie die Charge X-Befestigung und ziehen Sie sie mit dem mitgelieferten

Kreuzschlitz-Schraubendreher leicht fest. Bringen Sie die Charge X an und ziehen

Sie die Klemmschraube auf der Befestigung fest.

1c

2c

3c

4c
