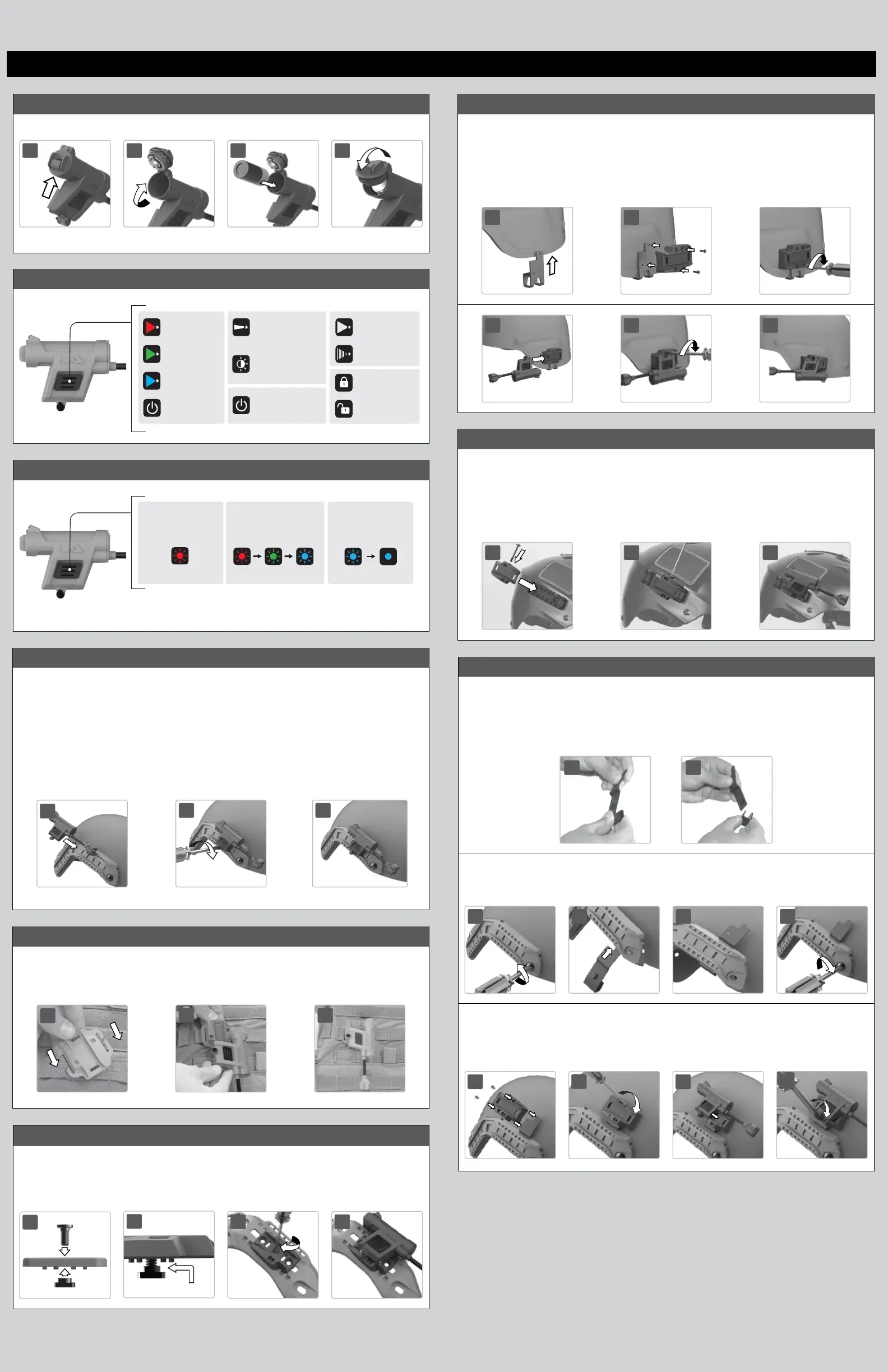

Schéma 1 – Installation des piles
1 2 3 4
Schéma 2 – Fonctionnement du commutateur
Appuyer 2 fois :
vert
Appuyer 4 fois :
mode éteint
Appuyer 1 fois :
rouge
Appuyer 3 fois :
bleu
Appuyer pendant 5 s :
mode verrouillé
Appuyer 5 s en
mode verrouillé :
mode déverrouillé
Maintenir appuyé pendant
1 s dans tous les modes :
blanc à 80 %
Au bout d’1 s dans tous
les modes :
Appuyer 1 fois :
mode éteint
À partir du mode blanc :
Maintenir appuyé :
atténuation de l’intensité
lumineuse
Appuyer pendant 2 s
en mode éteint :
IR
IR
Appuyer pendant 1 s
en mode IR :
IR stroboscopique
Schéma 3 – Mode de programmation
Appuyer pendant 8 s
en mode éteint :
mode de programmation
Appuyer et faire défiler
jusqu'à la couleur souhaitée
Appuyer pendant 8 s
à partir de la couleur souhaitée :
enregistrement de la couleur
Schéma 4 – Installation du rail ARC
La lampe Charge X est conçue pour se xer directement au système de rail
du casque, le Rail ARC. La lampe Charge X peut être montée indifféremment
à gauche ou à droite du casque. À l’aide d’un tournevis plat, dévissez la vis de
blocage de 5 tours environ ; puis faites coulisser le support de la lampe Charge
en le présentant en face de l’ouverture du rail du casque. La bille à ressort
s’engage alors dans les crans. Positionnez la lampe Charge X selon votre
préférence puis serrez la vis de blocage à la main pour la xer.
1
2 3
Schéma 5 – Fixation MOLLE
Faites coulisser le clip sur la lanière jusqu’à l’endroit souhaité, pincez la lanière
MOLLE pour xer la partie inférieure du clip métallique sur la lanière.
1
2 3
Schéma 6 – Fixation M-LOK
®
Insérez la vis et l’écrou en T dans la xation M-LOK
®
. « L’espace » au niveau de
l’écrou en T doit être légèrement plus grand que l’épaisseur de la surface de xation.
Faites coulisser la xation sur le rail M-LOK
®
puis serrez-la à l’aide d’un tournevis.
1
2
RÉGLER L’ESPACE
3 4
Schéma 7 – Installation de la xation MICH
Dévissez la vis jusqu’à ce que son extrémité afeure avec le clip en U métallique.
Faites coulisser le clip en U sur le bord inférieur de votre casque de sorte que le
clip métallique se trouve à l’intérieur et que la base en plastique soit visible sur
l’extérieur de votre casque. Tout en maintenant fermement la xation, serrez la vis
centrale rainurée jusqu’à ce qu’elle se bloque.
1
2
4 5 6
Schéma 8 – Fixation du rail Picatinny
Retirez la vis centrale traversante depuis le côté de la xation de la base
Picatinny. Faites coulisser la xation Picatinny jusqu’à l’endroit souhaité, insérez
la vis de blocage par le côté de la xation en l’alignant avec l’une des rainures du
rail Picatinny puis serrez-la pour que la xation ne bouge pas.
NE SERREZ PAS TROP cette vis.
1 2 3
Schéma 9 – Fixation au-dessus du rail (Above Rail Mount, ABR)
A. Pour utiliser la lampe Charge X ABR sur un casque balistique, passez à
l’étape B. Pour l’utiliser sur un casque non balistique, détachez d’abord la partie
inutile de la xation ABR à la main ou à l'aide d'une pince puis jetez la petite
partie en forme de « crochet »
1a 2a
B. Desserrez ou retirez la vis avant du rail et faites coulisser la xation ABR
jusqu’à l’endroit souhaité sous le rail. Resserrez la vis avant du rail.
1b
2b
3b 4b
C. Sélectionnez la xation Charge X et xez-la à l’aide des vis usinées fournies
en les serrant délicatement à l’aide d’un tournevis Phillips. Installez la lampe
Charge X et serrez la vis de blocage sur la xation.
1c
2c
3c
4c
