Extended Holding Bin
General Market Series

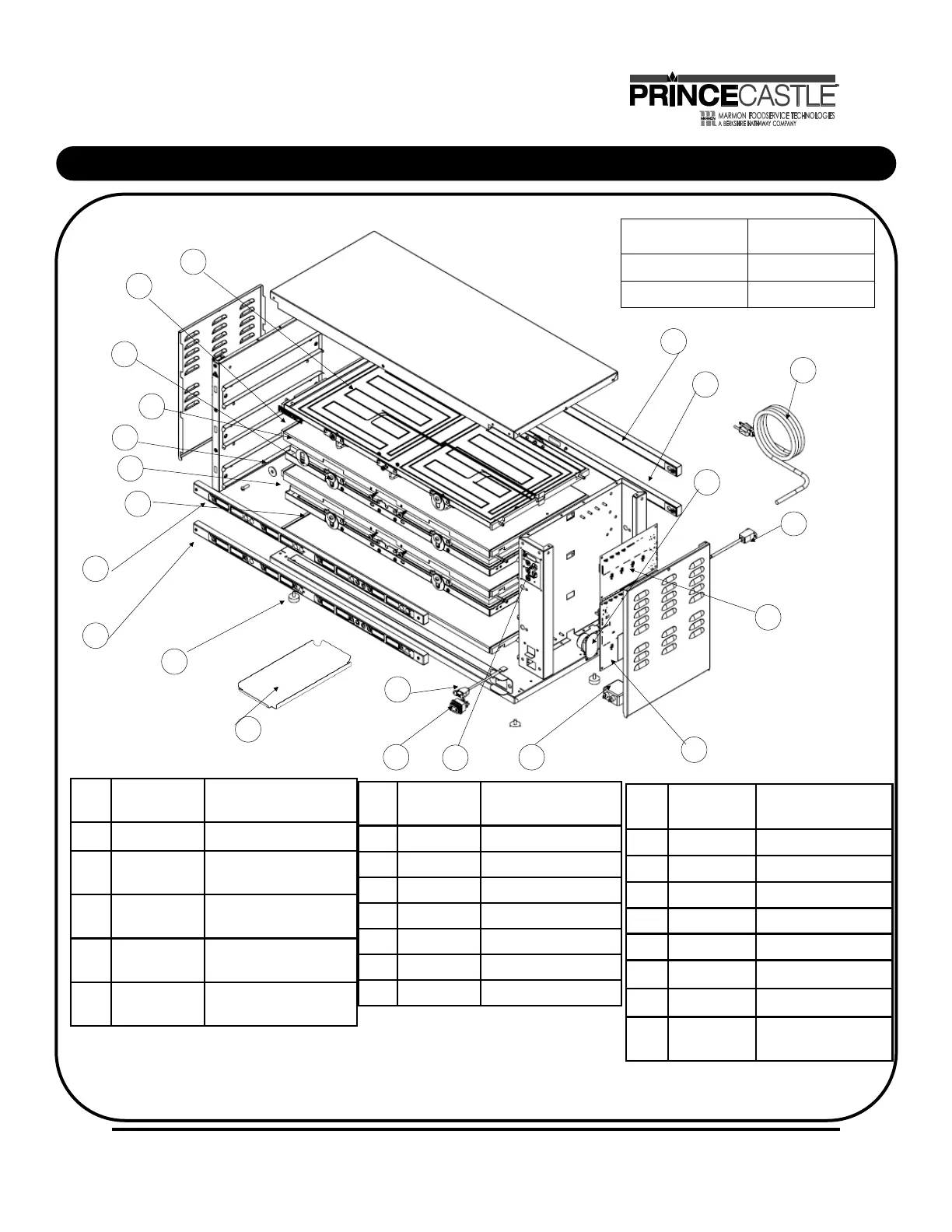

Exploded View
ITEM
NO.
PART NUMBER DESCRIPTION
1 197-232S FOOT 4 PACK
2 540-1198S
HEATER ASSY, LOWER
PANEL, BOTTOM SHELF
3 540-1230S
HEATER ASSY, LOWER
SHELF, UPPER 3x4
4 540-1228S
HEATER ASSY, UPPER
SHELF, TOP 3x4
5 540-1229S
HEATER ASSY, UPPER SHELF
BOTTOM 3x4
ITEM
NO.
PART NUM-
BER
DESCRIPTION
6 510-528S 8 CH MAIN BAR KIT
7 510-529S 8CH MAIN TOP BAR KIT
8 510-530S 8CH AUX BAR KIT
9 510-531S 8 CH AUX TOP BAR KIT
10 540-1158S LATCH, CATCH
11 540-1251S LID, 4 PACK
12 POWER CORD SEE CHART ABOVE
Model Power Cord
GMS17 72-705S
GMS50 72-404S
ITEM
NO.
PART NUMBER DESCRIPTION
13 540-1215S OVERLAY AND DISPLAY
14 95-1819S USB CORD
15 78-184S POWER SWITCH
16
88-824S LINE FILTER*
17 88-709-2-11S SPEAKER
18 95-2011S ETHERNET CONNECTOR
19 541-1754S GM 3x4 5500 PCB Kit
20 541-1755S
GM 3x4 Expansion PCB
Kit
*Only for GMS50
1
2
3
4
5
7
10
11
EHB34R2-GMS17
13
15
14
17
18
3
4
6
16
19
8
9
12
20
