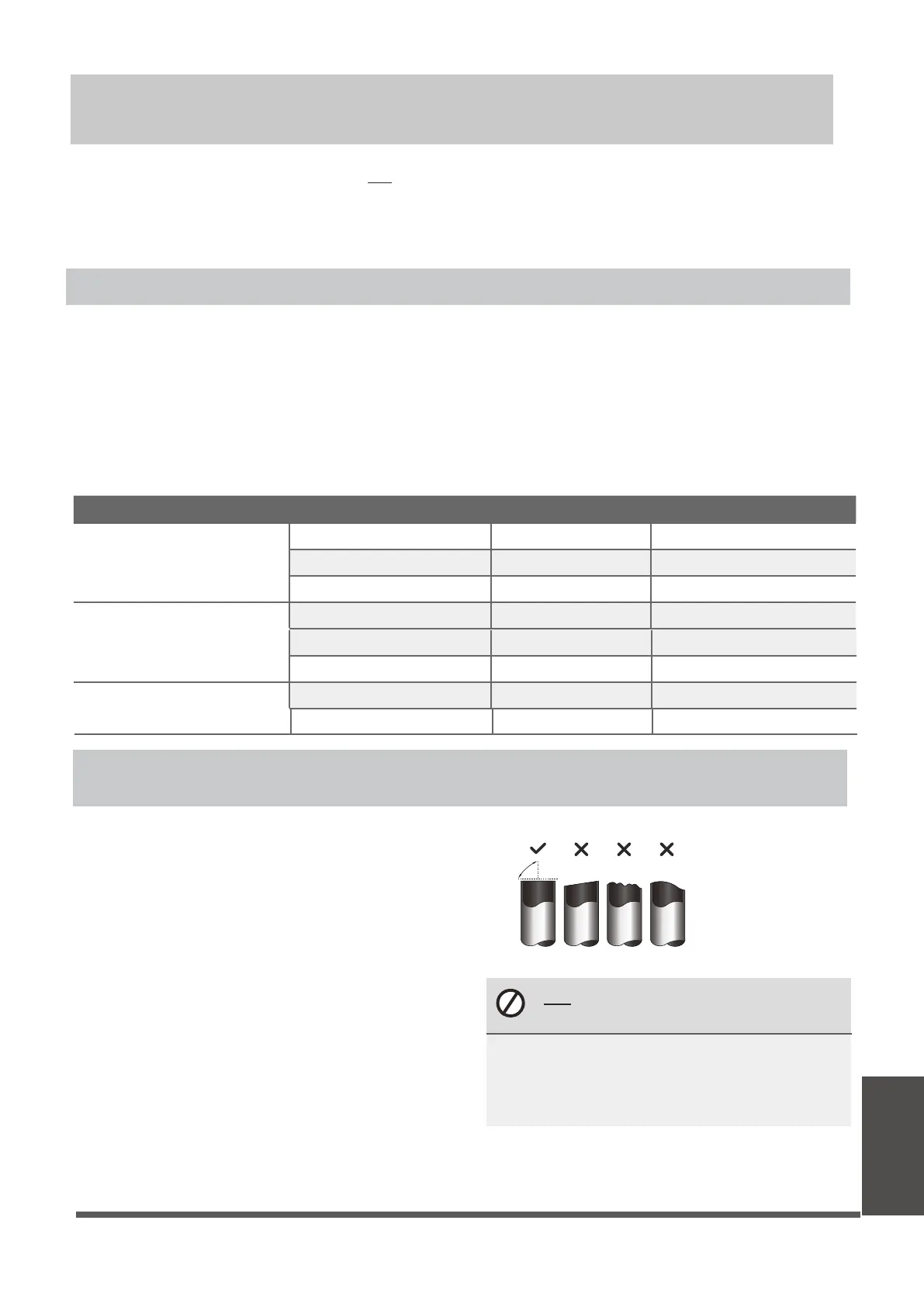

Pagina 30
Nota sobre la Longitud de la Tubería
La longitud de la tubería de refrigerante afectará el rendimiento y la eficiencia energética de la unidad. La eficiencia
nominal se prueba en unidades con una longitud de tubería de 5 metros (16,5 pies) (en América del Norte, la
longitud de tubería estándar es de 7,5 m (25'). Se requiere un tramo mínimo de tubería de 3 metros para minimizar
la vibración y el ruido excesivo. En áreas tropicales especiales, para los modelos con refrigerante R290, no se puede
agregar refrigerante y la longitud máxima de la tubería de refrigerante no debe exceder los 10 metros (32,8 pies).
Instrucciones de conexión: Tubería de Refrigerante
Paso 1: Cortar Tuberías
Al preparar las tuberías de refrigerante, tenga mucho
cuidado de cortarlas y abocardarlas correctamente.
Esto asegurará una operación eficiente y minimizará
la necesidad de mantenimiento futuro.
1.
Mida la distancia entre las unidades interior y
exterior.
Al conectar las tuberías de refrigerante, NO permita que entren en la unidad sustancias o gases que no
sean el refrigerante especificado. La presencia de otros gases o sustancias reducirá la capacidad de la
unidad y puede causar una presión anormalmente alta en el ciclo de refrigeración. Esto puede causar
explosión y lesiones.
2.
Con un cortatubos, corte el tubo un poco más que
la distancia medida.
3.
Asegúrese de que la tubería esté cortada en un
ángulo perfecto de 90°.
Oblicuo Áspero Alabeado
90°
NO DEFORME LA TUBERÍA
DURANTE EL CORTE
Tenga mucho cuidado de no dañar, abollar
o deformar la tubería mientras la corta. Esto
reducirá drásticamente la eficiencia de
calefacción de la unidad.
Consulte la siguiente tabla para conocer las especificaciones sobre la longitud máxima y la altura de caída de la tubería.
Longitud máxima y altura de caída de la tubería de refrigerante por modelo de unidad
Modelo Capacidad (BTU/h) Max. Distancia (m) Max. diferencia de atltura (m)
R410A,R32 Aire Acondicionado
Split Inverter
R22 Aire acondicionado split de
velocidad fija
R410A, R32 Aire acondicionado
split de velocidad fija
< 15,000
< 18,000
25 (82ft) 10 (33ft)
10 (33ft) 5 (16ft)
≥ 15,000 and < 24,000 30 (98.5ft) 20 (66ft)
20 (66ft)
≥ 24,000 and < 36,000 50 (164ft) 25 (82ft)
≥ 21,000 and < 35,000 10(33ft)
≥ 18,000 and < 21,000
≥ 18,000 and < 36,000
15 (49ft)
8(26ft)
8(26ft)< 18,000
20 (66ft)
25 (82ft)
10(33ft)
Conexión de tubería
de refrigerante
Conexión de Tubería de Refrigerante
