Pagina 29

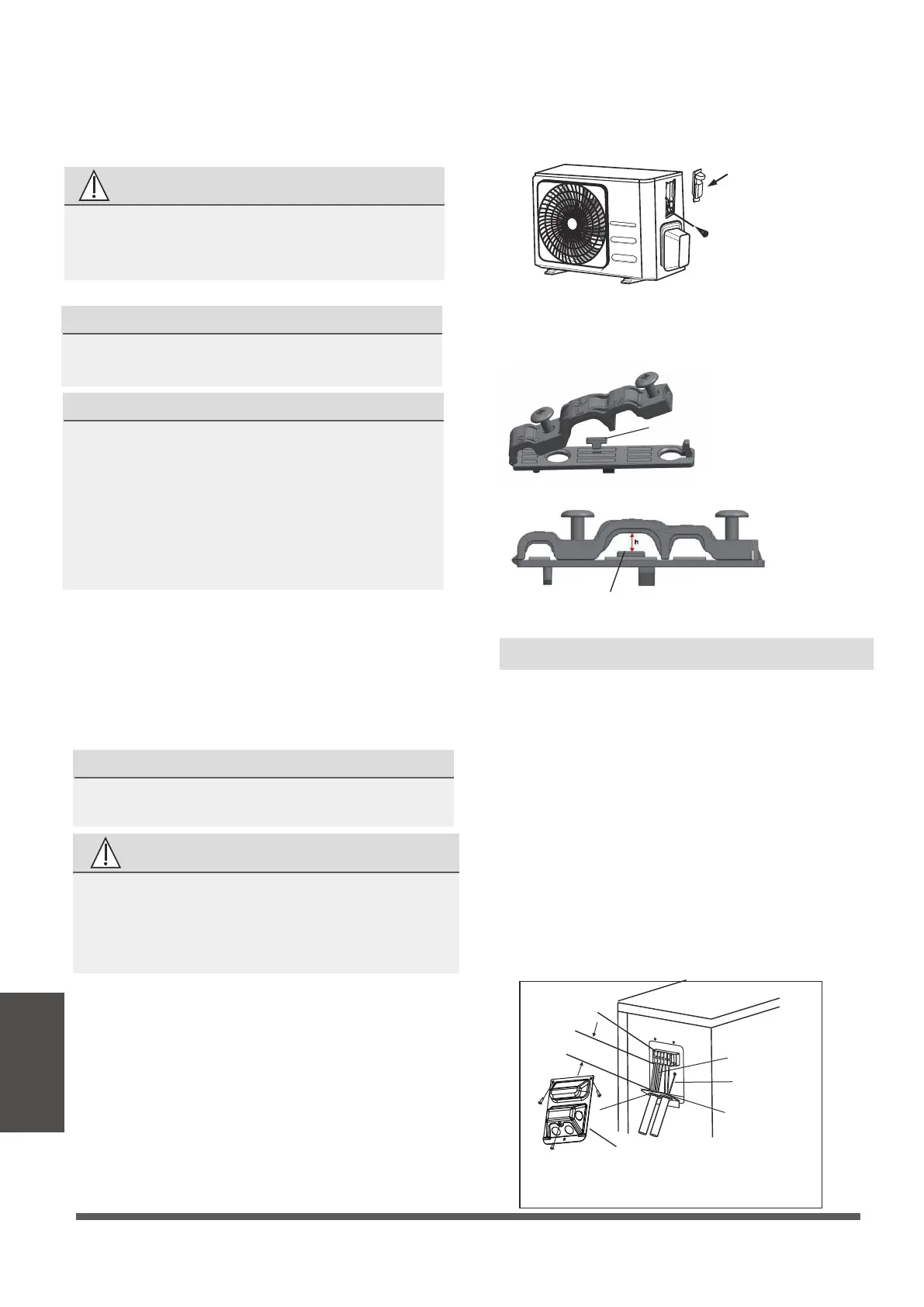

Paso 4: Conecte los cables de señal y alimentación
El bloque de terminales de la unidad exterior está
protegido por una cubierta de cableado eléctrico en el
lateral de la unidad. Un diagrama de cableado completo
está impreso en el interior de la cubierta de cableado.
ADVERTENCIA
1.
Prepare el cable para la conexión:
USE EL CABLE ADECUADO
Elija el cable adecuado. Consulte "Tipos de cable" en
la página 23.
a.
Con un pelacables, pele la funda de goma de ambos
extremos del cable para dejar al descubierto unos 40
mm (1,57 pulg.) de los cables del interior.
b.
Pele el aislamiento de los extremos de los cables.
c.
Con una crimpadora de cables, engarce las orejetas en
U en los extremos de los cables.
PRESTE ATENCIÓN AL ALAMBRE VIVO
Mientras prensa los cables, asegúrese de distinguir
claramente el cable vivo (“L”) de otros cables.
7.
Aísle los cables no utilizados con cinta aislante de PVC.
Colóquelos de modo que no toquen ninguna pieza
eléctrica o metálica.
8.
Vuelva a colocar la cubierta de cables en el costado de la
unidad y atorníllela en su lugar.
2.
Desenrosque la cubierta del cableado eléctrico y retírela.
3.
Desatornille la abrazadera del cable debajo del bloque de
terminales y colóquela a un lado.
4.
Conecte el cable de acuerdo con el diagrama de cableado y
atornille firmemente la lengüeta en U de cada cable a su
terminal correspondiente.
5.
Después de verificar que todas las conexiones estén
seguras, enrolle los cables para evitar que el agua de lluvia
fluya hacia la terminal.
6.
Usando la abrazadera de cable, sujete el cable a la unidad.
Atornille firmemente la abrazadera del cable.
1.
Retire la cubierta de cables de la unidad
aflojando los 3 tornillos.
2.
Desmonte las tapas del panel de conductos.
3.
Monte temporalmente los tubos del conducto (no
incluidos) en el panel del conducto.
4.
Conecte correctamente tanto la fuente de alimentación
como las líneas de bajo voltaje a los terminales
correspondientes en el bloque de terminales.
5.
Conecte a tierra la unidad de acuerdo con los códigos
locales.
6.
Asegúrese de dimensionar cada cable permitiendo varias
pulgadas más que la longitud requerida para el cableado.
7.
Use contratuercas para asegurar los tubos del conducto.
ADVERTENCIA
ELIJA EL TAMAÑO DE CABLE ADECUADO
En Norte América
El tamaño del cable de alimentación, el cable de señal, el
fusible y el interruptor necesarios está determinado por la
corriente máxima de la unidad. La corriente máxima se
indica en la placa de identificación ubicada en el panel
lateral de la unidad.
NOTA: En América del Norte, elija el tamaño de cable
adecuado de acuerdo con el amperaje mínimo del circuito
indicado en la placa de identificación de la unidad.
Cubierta
Tornillo
G
Sobre 1.57in.(40mm)
Bloque de terminales
Conexion Conduit
Cable de
comunicaion
Cable de
alimentación
eléctrica
Proteccion de Cables
Seleccione el orificio pasante adecuado según el
diámetro del cable.
Agujero de tres tamaños: pequeño, grande, mediano
Cuando el calbe no esté lo suficientemente ajustado, use la hebilla
para sostenerlo, de modo que pueda sujetarse firmemente.
Hebilla
NOTA: Si la abrazadera del cable tiene el siguiente aspecto,
seleccione el orificio pasante adecuado según el diámetro
del cable.
Instalación de la
unidad exterior
ANTES DE REALIZAR CUALQUIER TRABAJO ELÉCTRICO
O DE CABLEADO, APAGUE LA ALIMENTACIÓN
PRINCIPAL DEL SISTEMA.
TODO EL TRABAJO DE CABLEADO DEBE REALIZARSE
ESTRICTAMENTE DE ACUERDO CON EL DIAGRAMA DE
CABLEADO UBICADO EN EL INTERIOR DE LA CUBIERTA
DE CABLES DE LA UNIDAD EXTERIOR.
