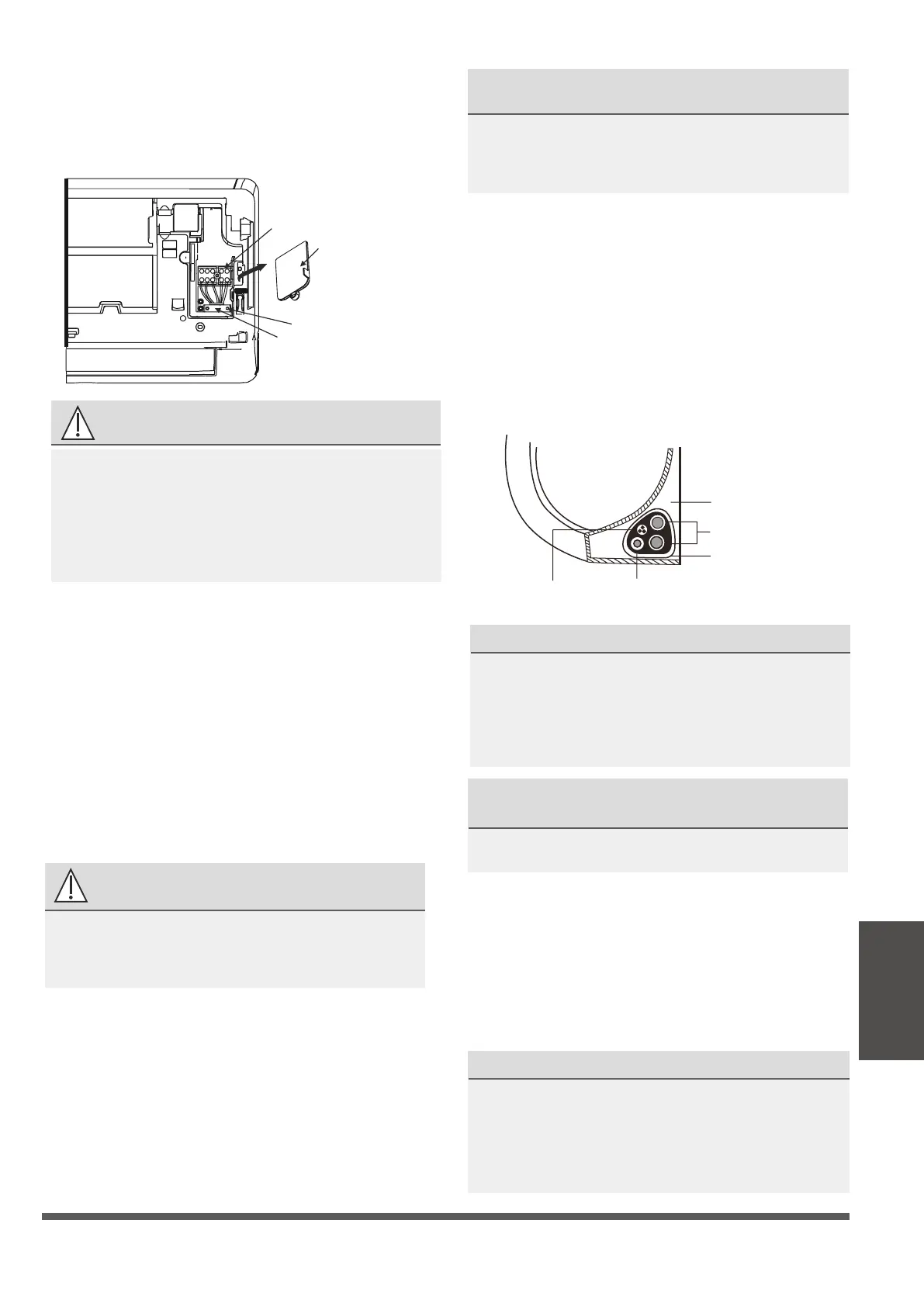

1.
Abra el panel frontal de la unidad interior.
2.
Con un destornillador, abra la cubierta de la caja
de cables en el lado derecho de la unidad. Esto
revelará el bloque de terminales.
Bloque de terminales
Cubierta de cables
Tornillo
Abrazadera de cable
ADVERTENCIA
3.
Desatornille la abrazadera del cable debajo del
bloque de terminales y colóquela a un lado.
4.
Mirando hacia la parte posterior de la unidad, retire
el panel de plástico en el lado inferior izquierdo.
5.
Pase el cable de señal a través de esta ranura,
desde la parte posterior de la unidad hacia el frente.
6.
Mirando hacia el frente de la unidad, conecte el
cable de acuerdo con el diagrama de cableado de la
unidad interior, conecte la lengüeta en U y atornille
firmemente cada cable a su terminal
correspondiente.
PRECAUCIÓN
NO MEZCLE CABLES VIVOS Y NULOS
Esto es peligroso y puede hacer que la unidad de
aire acondicionado no funcione correctamente.
7.
Después de verificar que todas las conexiones estén
seguras, use la abrazadera para cable para sujetar
el cable de señal a la unidad. Atornille firmemente
la abrazadera del cable.
8.
Vuelva a colocar la cubierta de cables en la parte
delantera de la unidad y el panel de plástico en la
parte posterior.
LA MANGUERA DE DRENAJE DEBE ESTAR EN LA PARTE INFERIOR
Asegúrese de que la manguera de drenaje esté en
la parte inferior del paquete. Si coloca la manguera
de drenaje en la parte superior del paquete, la
bandeja de drenaje puede se desborde, lo que
puede provocar incendios o daños por agua.
NO ENTRELAZAR EL CABLE DE SEÑAL CON
OTROS CABLES
Al unir estos elementos, no entrelace ni cruce el cable
de señal con ningún otro cableado.
2. Con cinta adhesiva de vinilo, conecte la manguera de
drenaje a la parte inferior de las tuberías de
refrigerante.
3.
Usando cinta aislante, envuelva firmemente el cable
de señal, las tuberías de refrigerante y la manguera de
drenaje. Vuelva a verificar que todos los artículos estén
agrupados.
NO ENVUELVA LOS EXTREMOS DE LA TUBERÍA
Cuando envuelva el paquete, mantenga los extremos
de la tubería sin envolver. Debe acceder a ellos para
comprobar si hay fugas al final del proceso de
instalación (consulte la sección
Verificaciones
eléctricas y Verificaciones de fugas de este manual).
NOTA SOBRE EL CABLEADO
Antes de pasar la tubería, la manguera de drenaje
y el cable de señal a través del orificio de la pared,
debe agruparlos para ahorrar espacio, protegerlos
y aislarlos (no aplicable en América del Norte).
1.
Ate la manguera de drenaje, las tuberías de
refrigerante y el cable de señal como se
muestra a continuación:
Unidad interior
Cable de señal Manguera de drenaje
Espacio detrás de la unidad
Tubería de refrigerante
Cinta aislante
Paso 7: Envoltura de tuberías y cables
Instalación de la
unidad interior
TODO EL CABLEADO DEBE REALIZARSE
ESTRICTAMENTE DE ACUERDO CON EL
DIAGRAMA DE CABLEADO UBICADO EN LA
PARTE POSTERIOR DEL PANEL FRONTAL DE
LA UNIDAD INTERIOR.
EL PROCESO DE CONEXIÓN DEL CABLEADO
PUEDE DIFERIR LIGERAMENTE ENTRE UNIDADES Y
REGIONES.
