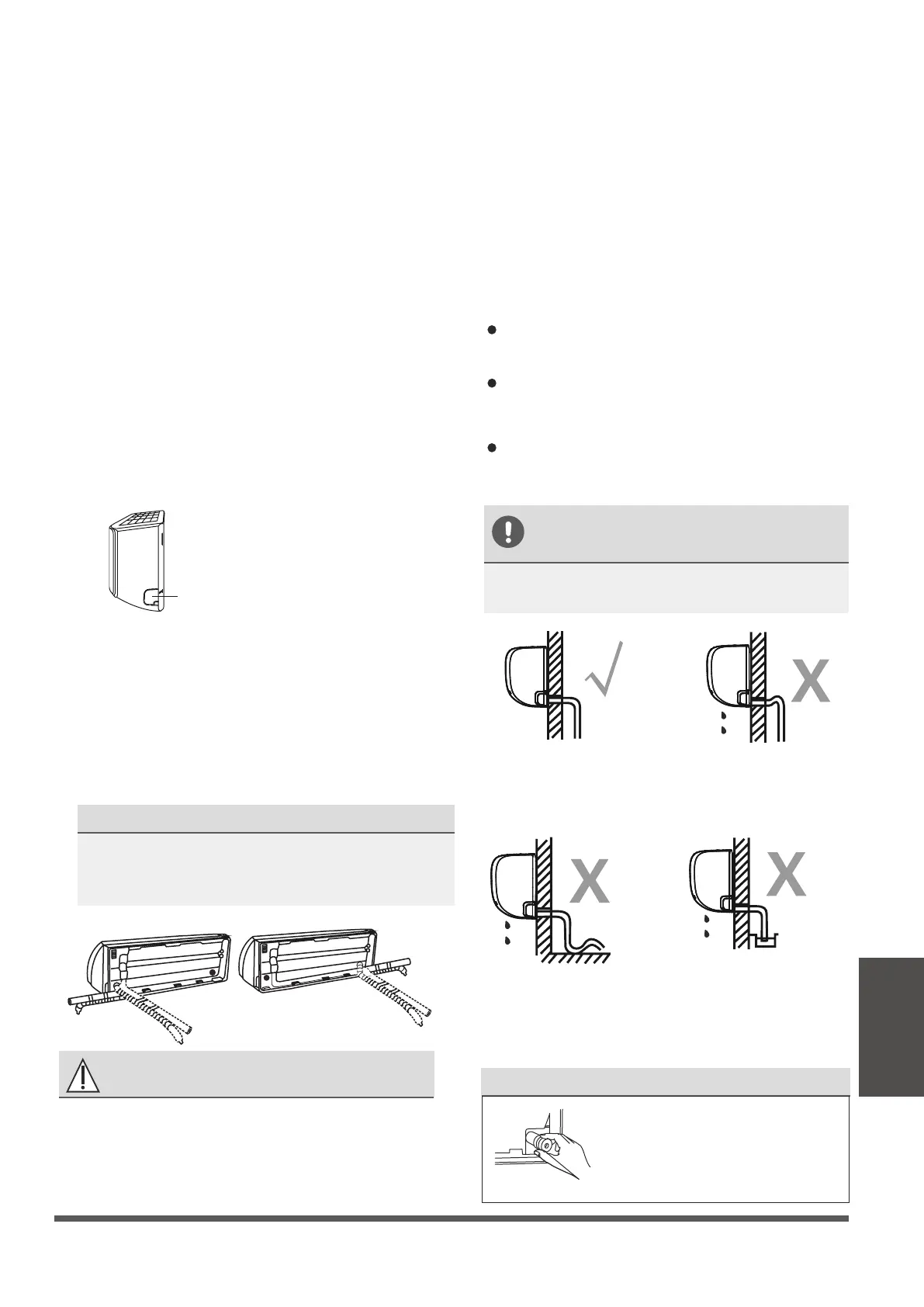

Paso 4: Prepare la tubería de refrigerante
La tubería de refrigerante está dentro de una
funda aislante unida a la parte posterior de la
unidad. Debe preparar la tubería antes de
pasarla por el orificio de la pared.
1.
En función de la posición del orificio de la pared
en relación con la placa de montaje, elija el lado
por el que la tubería saldrá de la unidad.
Si el orificio de la pared está detrás de la unidad,
mantenga el panel ciego en su lugar. Si el orificio
de la pared está al lado de la unidad interior,
retire el panel de plástico de ese lado de la
unidad. Esto creará una ranura a través de la cual
la tubería puede salir de la unidad. Use alicates
de punta fina si el panel de plástico es
demasiado difícil de quitar con la mano.
Se p61-ha realizado una ranura en el panel ciego para
poder cortarlo cómodamente. El
el tamaño de la ranura está determinado por el
diámetro de la tubería.
2.
3.
4.
Si la tubería de conexión existente p61-ya está incrustada
en la pared, continúe directamente con el paso
Conexión de la manguera de drenaje. Si no hay tubería
integrada, conecte la tubería de refrigerante de la
unidad interior a la tubería de conexión que unirá las
unidades interior y exterior. Consulte la sección
Conexión de la tubería de refrigerante de este manual
para obtener instrucciones detalladas.
NOTA SOBRE EL ÁNGULO DE TUBERÍA
La tubería de refrigerante puede salir de la unidad
interior desde cuatro ángulos diferentes: lado izquierdo,
lado derecho, parte trasera izquierda, parte trasera
derecha.
Panel removible
PRECAUCIÓN
Tenga mucho cuidado de no abollar ni dañar las
tuberías mientras las dobla para alejarlas de la
unidad. Cualquier abolladura en la tubería afectará
el rendimiento de la unidad.
Paso 5: Conecte la manguera de drenaje
De manera predeterminada, la manguera de desagüe
está conectada al lado izquierdo de la unidad (cuando
mira hacia la parte posterior de la unidad). Sin
embargo, también se puede colocar en el lado
derecho. Para garantizar un drenaje adecuado,
conecte la manguera de drenaje en el mismo lado en
que la tubería de refrigerante sale de la unidad.
Conecte la extensión de la manguera de drenaje (se
compra por separado) al extremo de la manguera de
drenaje.
Envuelva firmemente el punto de conexión con cinta de
teflón para garantizar un buen sellado y evitar fugas.
Para la parte de la manguera de desagüe que permanecerá
en el interior, envuélvala con aislamiento de espuma para
tuberías para evitar la condensación.
Retire el filtro de aire y vierta una pequeña cantidad de
agua en la bandeja de drenaje para asegurarse de que el
agua fluya suavemente desde la unidad.
NOTA SOBRE LA COLOCACIÓN DE
LA MANGUERA DE DRENAJE
Para evitar fugas no deseadas,
debe tapar el orificio de
drenaje no utilizado con el
tapón de goma provisto.
CORRECTO
Asegúrese de que no haya
torceduras ni abolladuras en la
manguera de drenaje para
garantizar un drenaje adecuado.
INCORRECTO
Las torceduras en la
manguera de desagüe
crearán trampas de agua.
INCORRECTO
No coloque el extremo de la
manguera de desagüe en
agua ni en recipientes que
recolecten agua. Esto evitará
un drenaje adecuado.
INCORRECTO
Las torceduras en la
manguera de desagüe
crearán trampas de agua.
Instalación de la
unidad interior
Asegúrese de colocar la manguera de drenaje de
acuerdo con las siguientes figuras.
TAPON EL AGUJERO DE DRENAJE NO UTILIZADO
