ES - 15
A
B
C
D
Preparación para la conexión eléctrica
Aplicable desde el 1 de enero de 1996, el código
nacional de electricidad requiere que las nuevas
construcciones (no existentes) utilicen una conexión
de cuatro conductores para una cocina eléctrica.
Al instalar una cocina eléctrica en una nueva
construcción, siga los pasos 3 y 5 para una conexión
de cuatro hilos.
Utilice un cable de conexión con certificado UL de
tres o cuatro conductores. Estos cables deben incluir
terminales circulares en el hilo y un dispositivo des-
carga de tensión.
Se requiere un cable de 40 amperios con un rango
de tensión mínimo de 125/250. No se recomienda
usar un cable de 50 amperios, pero si se utiliza debe
marcarse para uso con aperturas de conexión con un
diámetro nominal de 13/8". Se debe prestar atención
a la hora de centrar el cable y el sistema de descarga
de tensión dentro del orificio ciego para evitar que el
borde dañe el cable.
NOTA: Se debe usar un cable de cuatro
conductores al instalar el electrodoméstico en una
casa prefabricada o cuando los códigos locales no
permitan tomas de tierra a través del hilo neutro. Si se
va a utilizar un tubo, consulte los pasos 6 o 7.

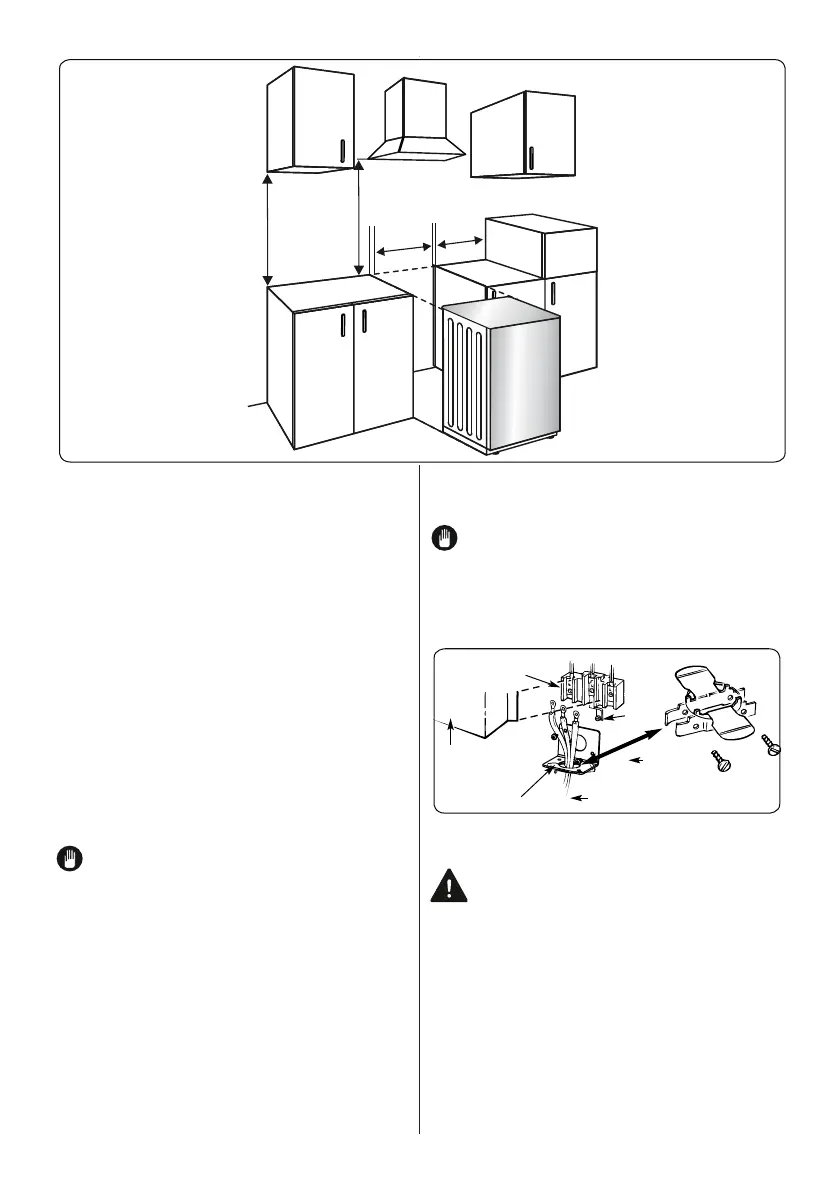

Instalación del sistema de descarga de tensión
del cable de alimentación
Solo se deben usar un kit de cable de alimentación
de cuatro conductores de 240 voltios y 40 amperios,
marcado para uso en cocinas.
Monte el sistema de descarga de tensión en el
orificio. Inserte el cable de alimentación a través del
sistema de descarga de tensión y apriete. Prevea
suficiente hilo para fijar los terminales del cable al
bloque de conexión. Si el sistema de sistema de
descarga de tensión incorpora pestañas, pueden
retirarse para que encaje mejor.
NOTA: No instale el cable de alimentación sin
un sistema de descarga de tensión. Debe instalarse
el soporte del sistema de descarga de tensión antes
de volver a montar la tapa posterior de cables de la
cocina.
Caja de conectores
Sistema de descarga de tensión
Cable de alimentación
Soporte
Soporte del sistema de descarga de
tensión (proporcionado con el cable de
la cocina. No forma parte de la cocina).
Fleje
de
tierra
Tapa de los
cables (se
muestra retirada)
Instalación del cable de alimentación de tres hilos
ADVERTENCIA: El hilo neutro o de tierra del
cable de alimentación debe conectarse al
terminal neutro ubicado en el centro del bloque
de conexión. Los cables de corriente deben
conectarse a los terminales exteriores (de color de
bronce).
Retire los tres tornillos de los terminales para los
hilos del bloque de conexión. Inserte los tornillos a
través de cada orificio para los terminales del cable
de alimentación y en el bloque de conexión hasta que
se entren en las tuercas. Asegúrese de que el cable
central está conectado al tornillo central del bloque de
conexión. Apriete bien los tornillos.
NO retire el fleje de descarga a tierra.
