Pág. 26
(A) (B)
A
B
D
W
H

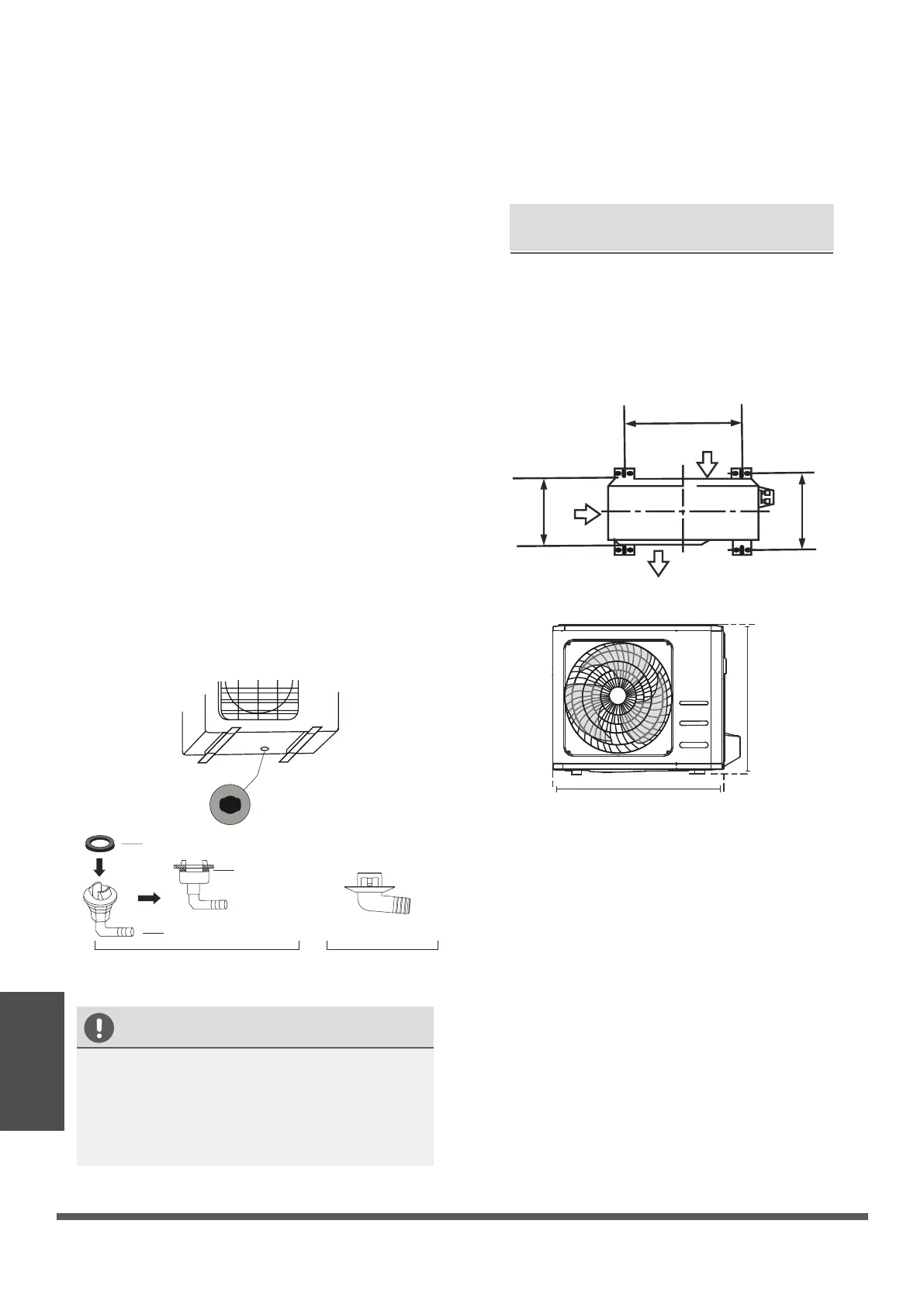

Instalación de la
unidad exterior
La siguiente es una lista de diferentes
tamaños de unidades exteriores y la
distancia entre sus patas de montaje.
Prepare la base de instalación de la unidad
de acuerdo con las dimensiones que se
indican a continuación.
Paso 3: Unidad exterior de anclaje
La unidad exterior se puede anclar al suelo o
a un soporte de pared con un perno (M10).
Prepare la base de instalación de la unidad de
acuerdo con las dimensiones que se indican a
continuación.
Paso 2: Instale la junta de drenaje (sólo en la
unidad con bomba de calor)
Antes de atornillar la unidad exterior en su sitio,
debe instalar la junta de drenaje en la parte
inferior de la unidad. Tenga en cuenta que hay
dos tipos diferentes de juntas de drenaje
dependiendo del tipo de unidad exterior.
Si la junta de drenaje viene con una junta de
hule (vea la Fig. A), haga lo siguiente:
1. Coloque el sello de hule en el extremo de la
junta de drenaje que se conectará a la unidad
exterior.
2. Inserte la junta de drenaje en el orificio de la
bandeja de la base de la unidad.
3. Gire la junta de drenaje 90° hasta que encaje
en su sitio mirando hacia la parte delantera
de la unidad.
4. Conecte una extensión de manguera de
drenaje (no incluida) a la junta de drenaje
para redirigir el agua de la unidad durante el
modo de calentamiento.
Si la junta de drenaje no viene con una junta
de hule (vea la Fig. B), haga lo siguiente:
1. Inserte la junta de drenaje en el orificio de la
bandeja de la base de la unidad. La junta de
drenaje encajará en su lugar.
2. Conecte una extensión de manguera de
drenaje (no incluida) a la junta de drenaje
para redirigir el agua de la unidad durante el
modo de calentamiento.
En climas fríos, asegúrese de que la manguera
de drenaje esté lo más vertical posible para
asegurar un drenaje rápido del agua. Si el agua
drena muy lentamente, puede congelarse en la
manguera e inundar la unidad.
Entrada de aire
Salida de aire
Orificio del plato base
de la unidad exterior
Sello
Sello
Junta de drenaje
Entrada
de aire
EN CLIMAS FRÍOS
DIMENSIONES DE MONTAJE DE
LA UNIDAD
