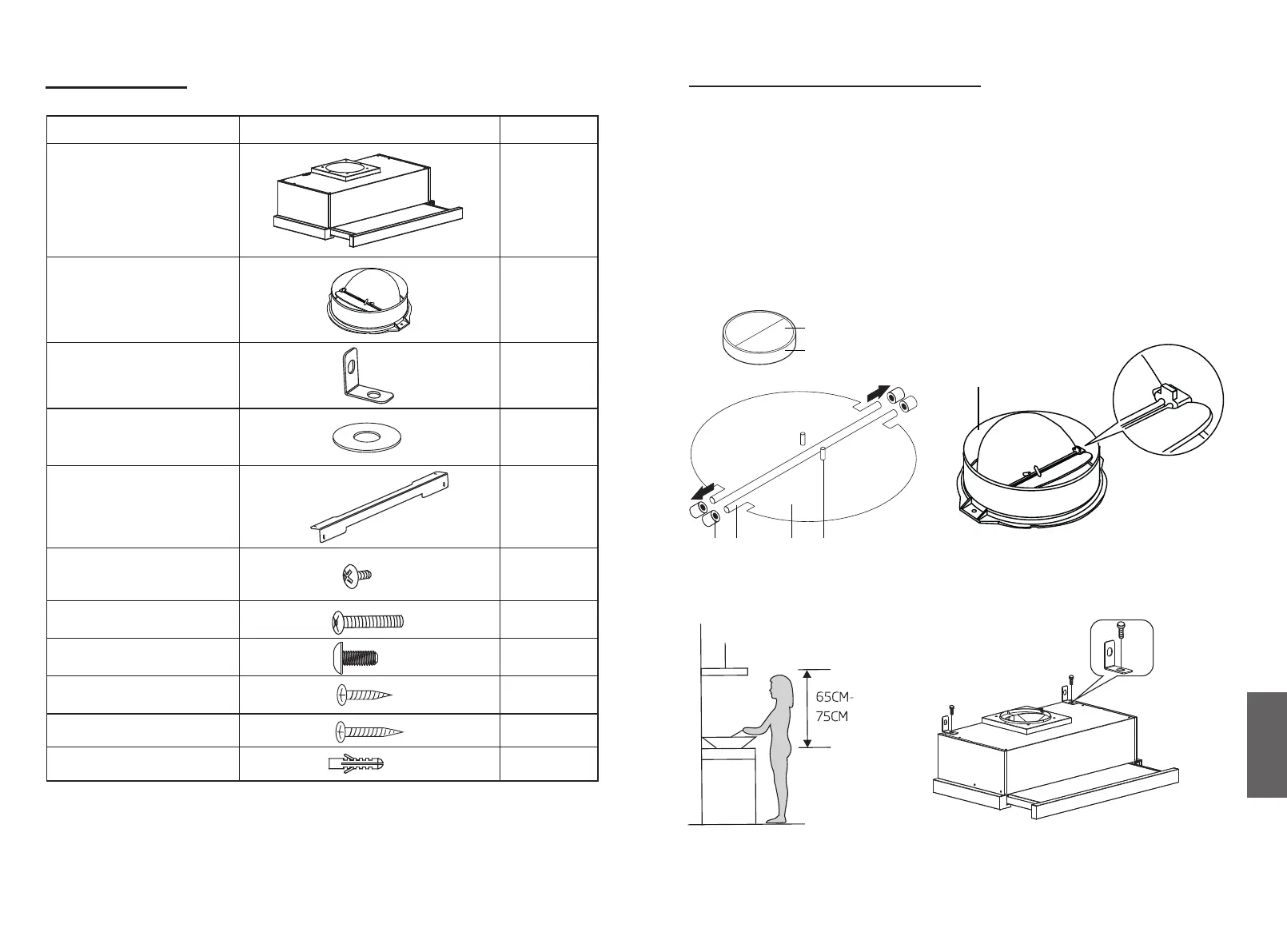

Medfølgende dele
Beskrivelse Illustration
Antal
MONTERING (vægophæng)
1. Bestem placeringen af hullerne til fastgørelse af emhætte.
2. Monter det L-formede beslag for oven på emhætten med to skruer
(4 mm x 10 mm)
Skrue ST3mm X 12mm
Skrue ST4mm X 30mm
Skrue M4mm X 10mm
Emhætte
Udløb & V-flap
Vinkelbeslag
Plade I
Rawlplugs
Spændeskive
Φ4*20*1mm
Skrue ST4 X 8
1
2
2
4
4
2
1
1
6
2
6
Skrue M4mm X 35mm
MONTERING (UDVENDIGT AFTRÆK)
MONTERING AF V-FLAPPEN
Hvis komfuret ikke har en samlet V-klap 1, skal du montere halvdelene på dens
kabinet.
Billederne viser kun et eksempel på montering af V-klappen, da stikkontakten
kan variere afhængigt af forskellige modeller og konfigurationer.
Sådan samler du V-flappen 1:
• Monter de to halvdele 2 på kabinettet 6
• Pinden 3 skal vende op;
• Akslen 4 skal sættes ind i hullerne 5 på kabinettet;
• Gentag dette for den anden halvdel
62
63
DK
①
①
⑥
④
②
③⑤
