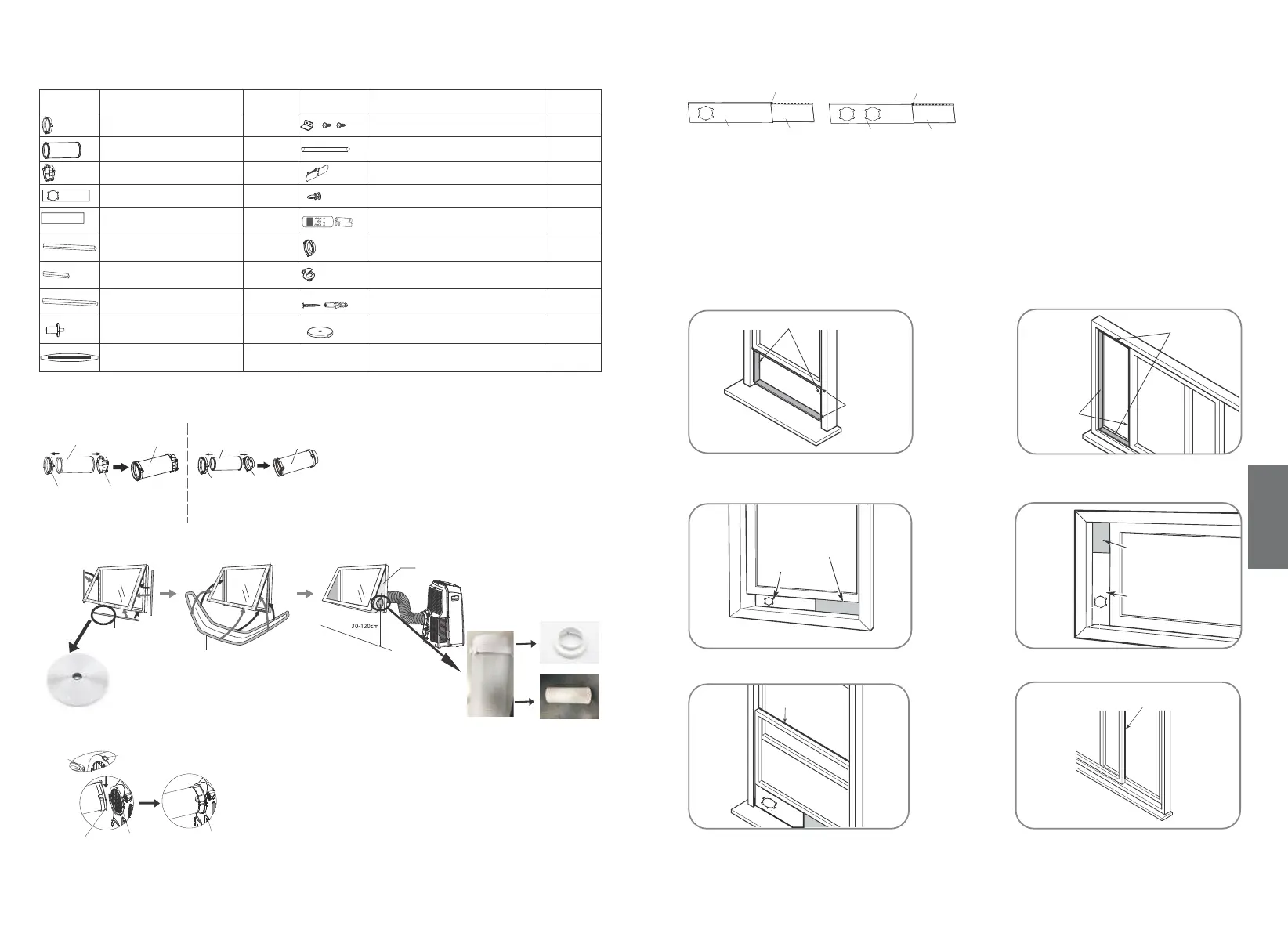

Tilbehør
Form Navn på tilbehør Antall Form Navn på tilbehør Antall
Enhetsadapter
Enhetsadapter
Vindusskyver A
Vindusskyver B
Skumtetning A (klebende)
Skumtetning B (klebende)
Skumtetning C (ikke-klebende)
Dreneringsslangeadapter
(kun for varmepumpemodus)
Tettingsklut
1 pc
1 pc
1 stk. (*)
1 stk. (*)
1 stk. (*)
2 stk. (*)
2 stk. (*)
1 stk. (*)
1 stk. (*)
1 stk. (*)
1 sett (*)
1 pc
1 pc
1 stk. (*)
1 sett (*)
1 stk. (*)
1 stk. (*)
4 sett (*)
1 penn
Sikkerhetsbrakett og 2 skruer
Tappeslange
Strømledningsfeste
Bolt
Fjernkontroll og batteri
(kun modeller med ernkontroll)
Vegguttaksadapter A
(kun for vegginstallasjonsmodeller)
Vegguttaksadapter B (med hette)
(kun modell for vegginstallasjon)
Skrue og anker
(kun for vegginstallasjonsmodeller)
Limbånd
Vindusskyveadapter
Vindusinstallasjonsett
Trinn en: Klargjøre sammensatt uttakslange
Trykk uttaksslangen (eller den utvidede
uttaksslangen) inn i vindusskyveadapteren (eller
vegguttaksadapteren) og enhetsadapteren, og
klem automatisk med de elastiske festene fra
adapterne.
Uttakslange
Enhetsadapter
Vindusskyveadapter
Sammensatt
uttakslange
Type vindusinstallasjon
Sammensatt
uttakslange
Vegguttaksadapter A
Type vindusinstallasjon
Limbånd
Tettingsklut
Krok
Hullsete
Nedre spor
Adaptor
Kontroller at adapteren
er satt godt inn i nedre
spor på luftuttaket
Vindusinstallasjon
Trinn to: Monter den sammensatte
uttakslangen på enheten
Sett enhetsadapteren på den sammensatte
uttakslangen i det nedre sporet på luftuttaket til
enheten mens kroken på adapterens er på linje
med hullsetet til luftuttaket, og skyv ned den
sammensatte uttakslangen i pilens retning for
installasjon.
Trinn tre: Gjøre klar den justerbare
vindusskyveren
Juster størrelsen på vindusskyveren avhengig av
størrelsen på vinduet.
Hvis vinduet er så langt at det krever to eller tre
vindusskyvere, bruker du bolten(e) til å feste
vindusskyverne når de er justert til riktig lengde.
Bolt
Vindusskyver A Vindusskyver B
MODELL A MODELL B
Bolt
Montering
MERK: Når uttaksslangen og den justerbare vindusskyveren er klare, velger du en av
følgende to installasjonsmetoder.
Type 1: Installasjon i hengt vindu eller skyvevindu
Skumtetning B
(klebende type, kortere)
Skumtetning A
(klebende type)
OR
1. Skjær de selvklebende skumtetningsstrimlene A og B i riktige lengder, og fest dem til
vindusrammen.
Vindusskyver A
Vindusskyver B
(om nødvendig)
OR
2. Sett den sammensatte vindusskyveren inn i vindusåpningen.
3. Klipp den ikke-klebende skumtetningsstrimlen C slik at den passer til bredden (eller
høyden) på vinduet. Legg tetningen mellom glasset og vindusrammen for å hindre at
luft og insekter kommer inn i rommet.
Skumtetning C
(ikke-klebende type)
OR
Uttakslange
Enhetsadapter
Tettingsklut
Vindusskyver A Vindusskyver B
Skumtetning B
(klebende type, kortere)
Skumtetning A
(klebende type)
Vindusskyver A
Vindusskyver B
(om nødvendig)
Skumtetning C
(ikke-klebende type)
NO
