User’s Manual of IGS-5225 series
63
2.1.4 Switch Upper Panel
The Upper Panel of the Industrial Managed Switch comes with a DC inlet power socket and one terminal block connector
with 6 contacts.
1. Insert positive/negative DC power wires into contacts 1 and 2 for DC Power 1, or 5 and 6 for DC Power 2.

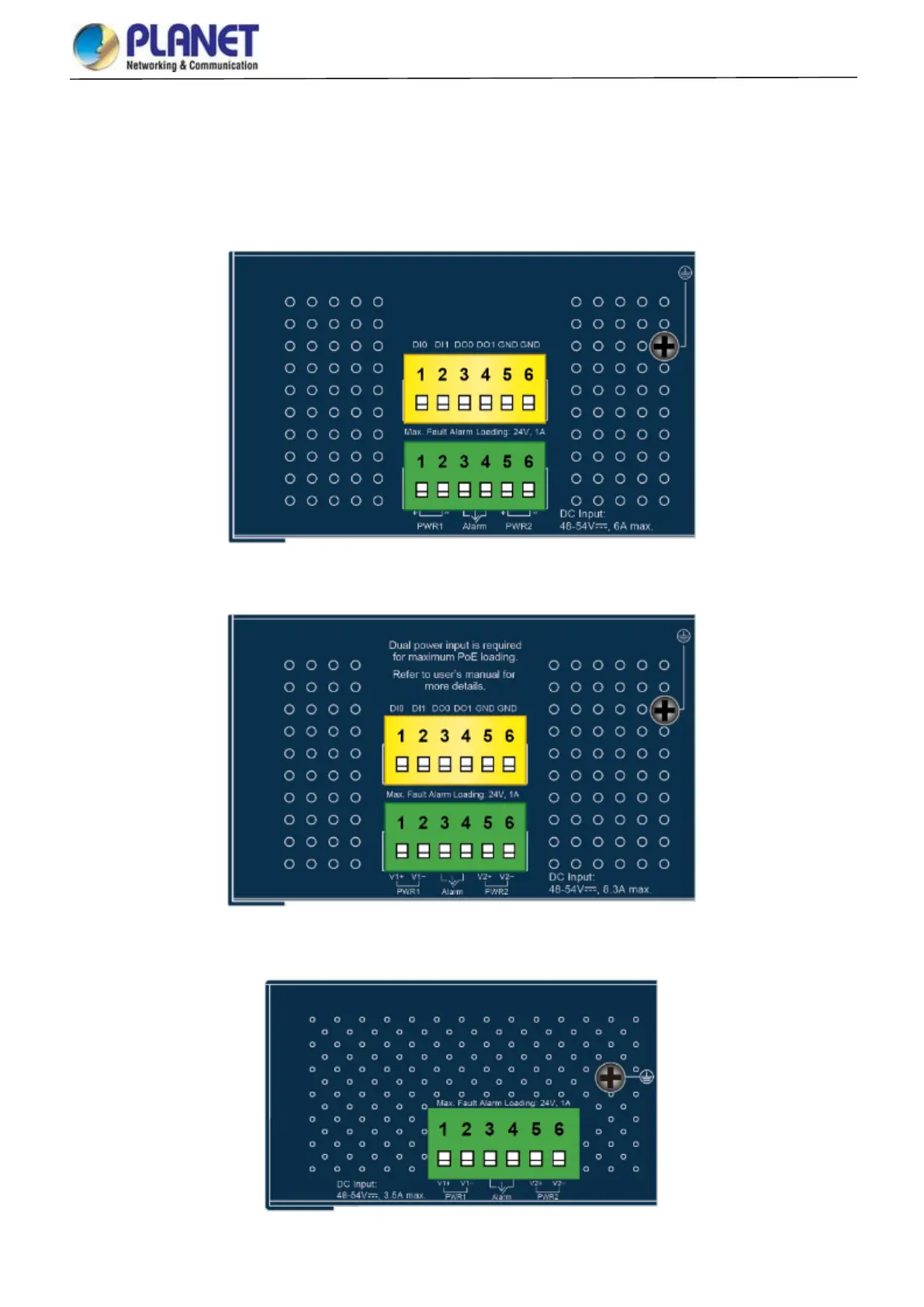

Figure 2-12: IGS-5225-8P2T2S, IGS-5225-8P2T4S, IGS-5225-8P4S and IGS-5225-8P4S-12V Upper Panel
Figure 2-13: IGS-5225-4UP1T2S Upper Panel
Figure 2-14: IGS-5225-4P2S Upper Panel
