~ 24 ~
Dieses Kapitel beschreibt eine gängige Installation von Kohlefiltern.
Modifikationen sind möglich.

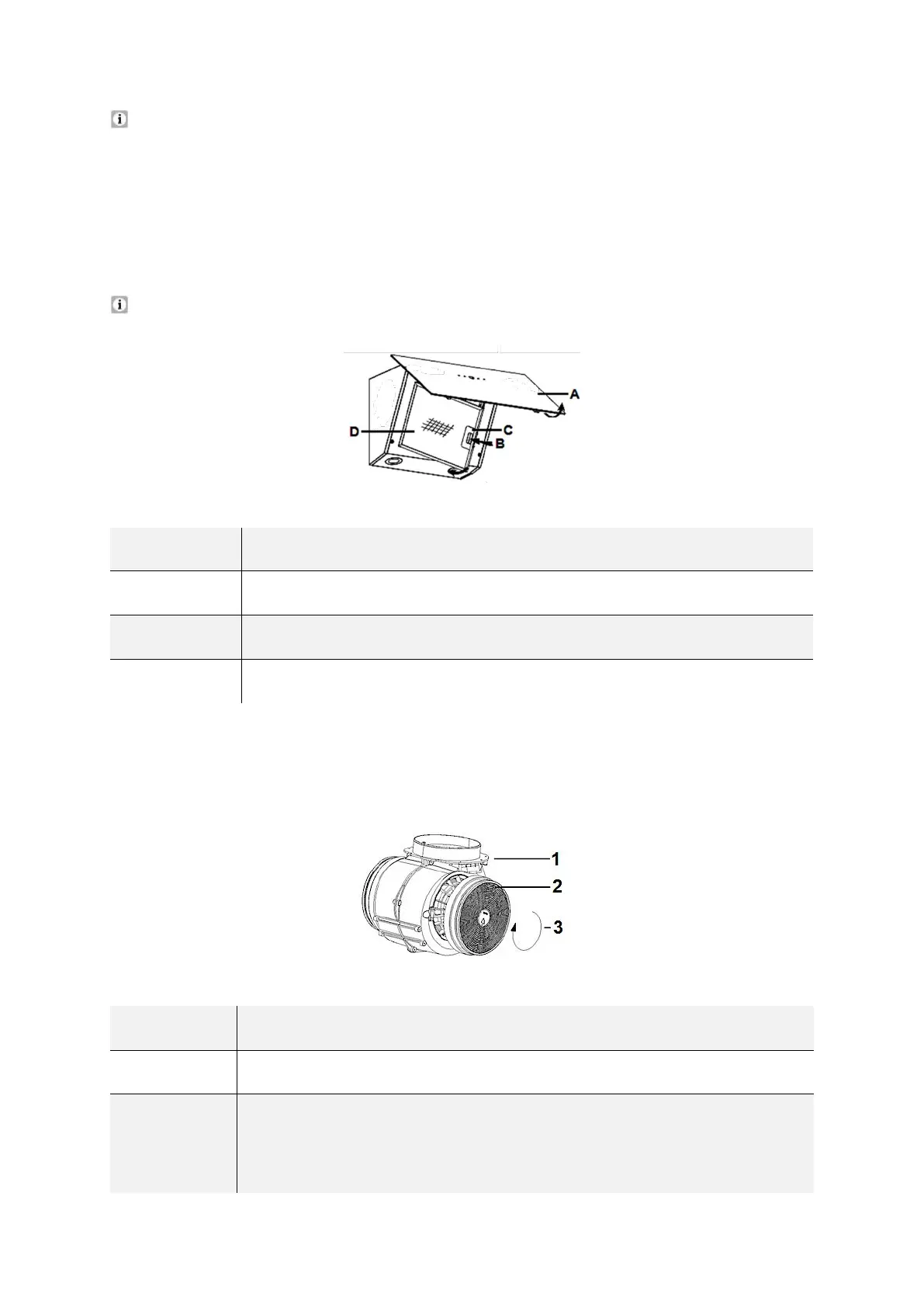

1. Klappen Sie die Abdeckung (A) der Dunstabzugshaube nach oben, um das Gerät
zu öffnen (s. Abb. unten, Pfeilrichtung).
2. Entfernen Sie den Aluminium - Fettfilter: Drücken Sie die Arretier - Taste (B)
am Griff (C) des Fettfilters (D), um den Fettfilter aus seiner Arretierung zu lösen
(s. Abb. unten). Entnehmen Sie dann den Fettfilter (D).
Hinter dem Fettfilter liegt der Motor des Gerätes, an dem die Kohlefilter
installiert werden.
Abb. ähnlich: Abb. dient ausschließlich als Beispiel.
A
ABDECKUNG DER DUNSTABZUGSHAUBE
B
ARRETIER - TASTE DES ALUMINIUM - FETTFILTERS
C
GRIFF DES ALUMINIUM - FETTFILTERS
D
ALUMINIUM - FETTFILTER
3. Die KOHLEFILTER werden auf den beiden Seiten des Motors befestigt.
4. Setzen Sie den KOHLEFILTER (2) auf den Motor (1) und drehen Sie ihn im
Uhrzeigersinn nach rechts (3), bis er ordnungsgemäß und fest auf dem Motor
sitzt (s. Abb. unten).
Abb. ähnlich: Modifikationen sind möglich.
1
MOTOR
2
KOHLEFILTER
3
RECHTSDREHUNG:
Der KOHLEFILTER wird auf den Motor gesetzt und leicht nach
rechts gedreht, bis er fest auf dem Motor sitzt.
