INSTALLATIONSSCHRITTE

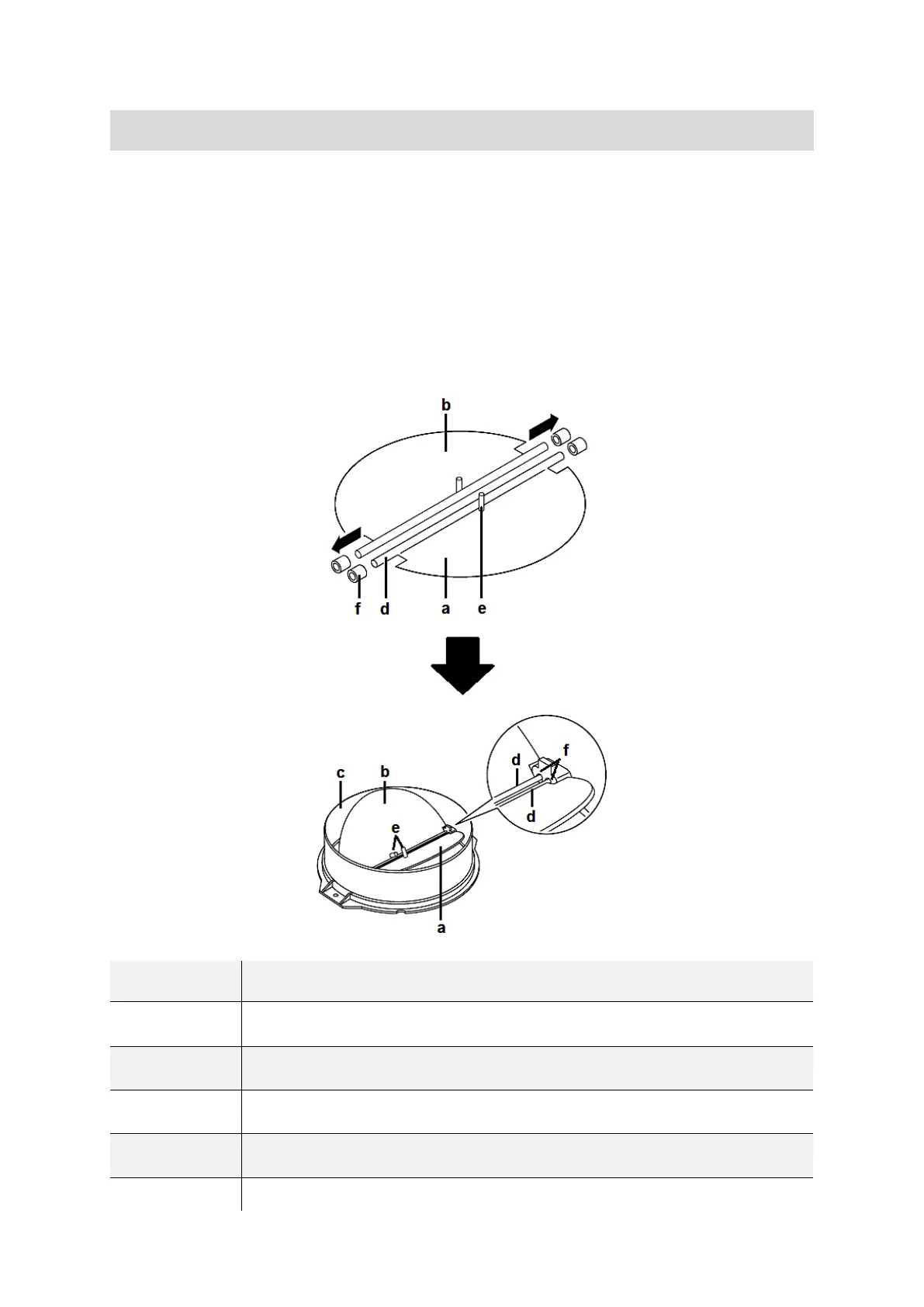

1. Die beiden einzelnen Klappenteile (a / b) bestehen jeweils aus einem Halbkreis
inkl. einer Achse (d). Mittig auf der Achse (d) eines Klappenteils befindet sich ein
Achsstift (e / s. Abb. unten).
2. Setzen Sie die Achse (d) eines Klappenteils vorsichtig in die entsprechenden
Öffnungen (f / beidseits) im Gehäuse des Abluftauslasses (c) ein; der Achsstift (e)
muss dabei nach oben gerichtet sein (s. Abb. unten).
3. Wiederholen Sie den 2. Schritt für das andere Klappenteil.
4. Vergewissern Sie sich, dass beide Teile der Rückschlagklappe ordnungsgemäß
installiert sind. Die Klappenteile dürfen nicht klemmen oder sich verhaken.
a
RÜCKSCHLAGKLAPPE: Klappenteil « a »
b
RÜCKSCHLAGKLAPPE: Klappenteil « b »
c
GEHÄUSE DES ABLUFTAUSLASSES
d
ACHSEN
e
ACHSSTIFTE
f
ÖFFNUNGEN IM GEHÄUSE DES ABLUFTAUSLASSES (beidseitig)
