10
2.3 Installation für den Abluftbetrieb
WARNUNG! Eine Nichtbeachtung der Installationsanweisungen für
die Schrauben oder Befestigungsvorrichtungen kann zu einem
Stromschlag führen!
WARNUNG! Beschädigen Sie beim Bohren keine elektrischen
Leitungen in den Wänden. STROMSCHLAGGEFAHR!
HINWEIS! Sie benötigen mindestens zwei Personen zur Installation des
Geräts.

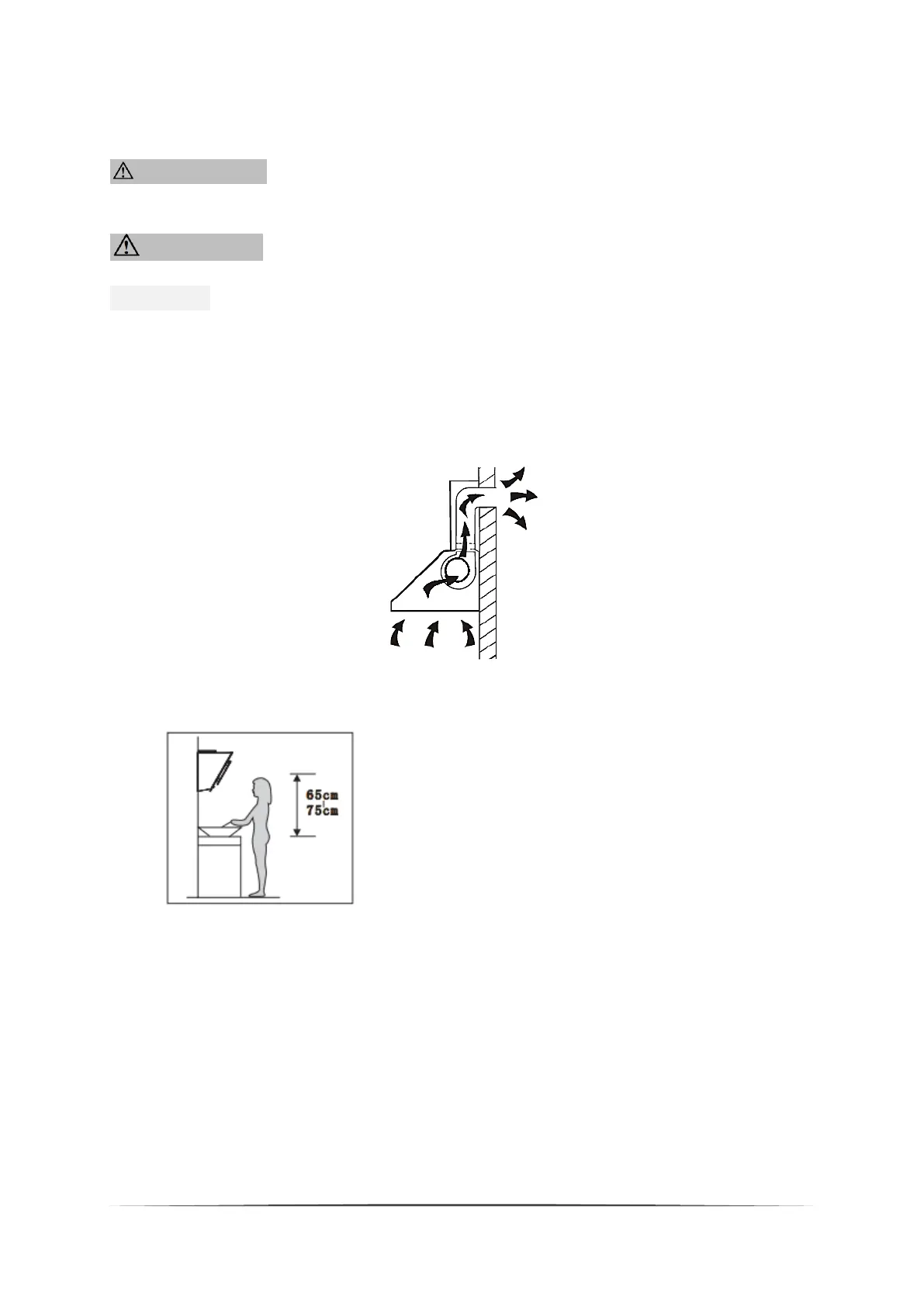

Wenn Sie über einen Abluftkanal nach außen verfügen, können Sie die
Dunstabzugshaube mittels eines Abluftschlauchs installieren, wie im Bild unten
gezeigt (Durchmesser Abluftschlauch: s. Kapitel 6. TECHNISCHE DATEN).
2.3.1 Installationsschritte
Bild 1
1. Nachdem Sie die Höhe der Dunstabzugshaube bestimmt haben, messen Sie die
Position der Löcher für die Aufhängung der Haube und der
Innenkaminhalterung. Bohren Sie 8 φ8 Löcher und halten Sie die Haube
waagerecht. Die feste Position der Innenkaminhalterung ist die höchste Stelle
des Innenkamins. Siehe Bild 2.
2. Schrauben Sie 2 Stück 4 x 30mm Schrauben mit Dübeln an die Wand und die
installierten Montageschrauben sollten 3-5mm aus der Wand herausragen, um
die Haube aufzuhängen, dann verwenden Sie 2 Stück 4mm x 40mm Schrauben,
um den inneren Kaminhalter zu befestigen. Siehe Bild 2.
