~ 18 ~
INSTALLATIONSSCHRITTE
1. Bestimmen Sie an der Wand eine geeignete Position für die Dunstabzugshaube.
2. Ziehen Sie, in der Mitte des Bereichs, in dem die Haube angebracht werden soll,
eine senkrechte Linie (Referenzlinie) bis zur Decke oder bis zur oberen
Begrenzung (s. Abb. oben).
3. Markieren Sie die Wand mit den Positionen der Löcher. Beachten Sie die
Mindestabstände zum Kochfeld.
4. Messen und markieren Sie die Positionen der sechs benötigten Bohrlöcher (zwei
für die Befestigung der Innenkaminhalterung und vier zur Aufhängung des
Gehäuses der Dunstabzugshaube). Vergewissern Sie sich, dass die
Mindestabstände eingehalten werden.
Beachten Sie, dass die Position der Schraubenlöcher zur Befestigung der
Innenkaminhalterung, gleichzeitig den höchsten Punkt des gesamten
Kamins darstellt
5. Bohren Sie Löcher an den 6 markierten Stellen und setzen Sie die Wanddübel in
die Bohrlöcher ein.
6. Befestigen Sie die Aufhängevorrichtung mit 3 Flachkopfschrauben an der Wand
und ziehen die Schrauben an.
Beachten Sie, dass die Position der Schraubenlöcher zur Befestigung der
Innenkaminhalterung, gleichzeitig den höchsten Punkt des gesamten
Kamins darstellt
7. Hängen Sie an der waagerechten Linie die Haube auf die Schraubenköpfe. Achten
Sie darauf, dass die Haube waagerecht ausgerichtet ist.
8. Entfernen Sie die Fettfilter (s. Kapitel 6.1 REINIGUNG DER FETTFILTER).
Befestigen Sie an der waagerechten Linie die Haube mit 2 Schrauben an der
Wand. Setzen Sie die Fettfilter wieder ein.

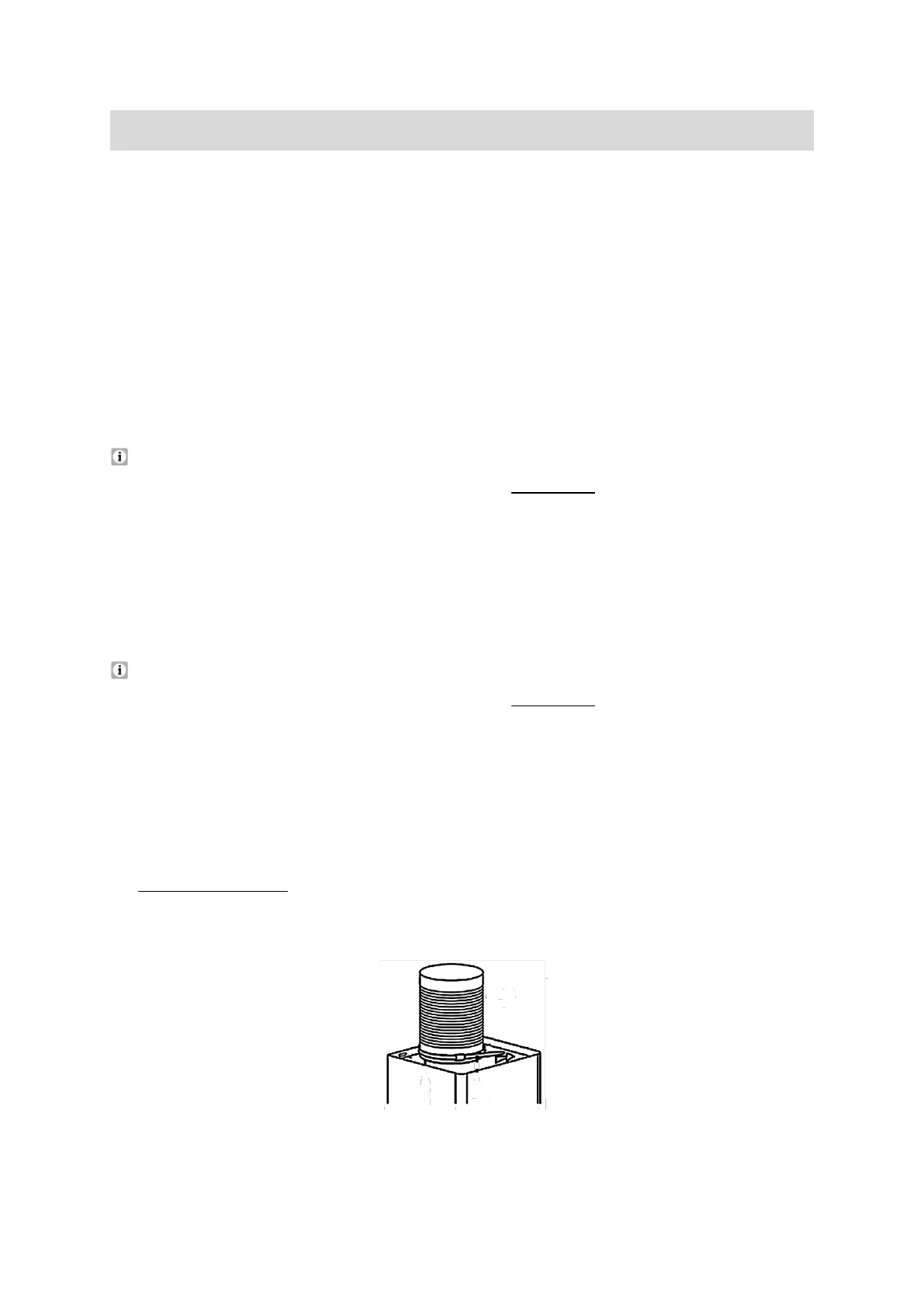

9. ABLUFTBETRIEB: Verbinden Sie den Abluftschlauch mit dem Abluftauslass der
Dunstabzugshaube (s. Abb. unten). Befestigen Sie den Abluftschlauch am
Abluftauslass mit einem Kabelbinder (s. Abb. unten).
Abb. ähnlich: Abb. dient ausschließlich als Beispiel.
