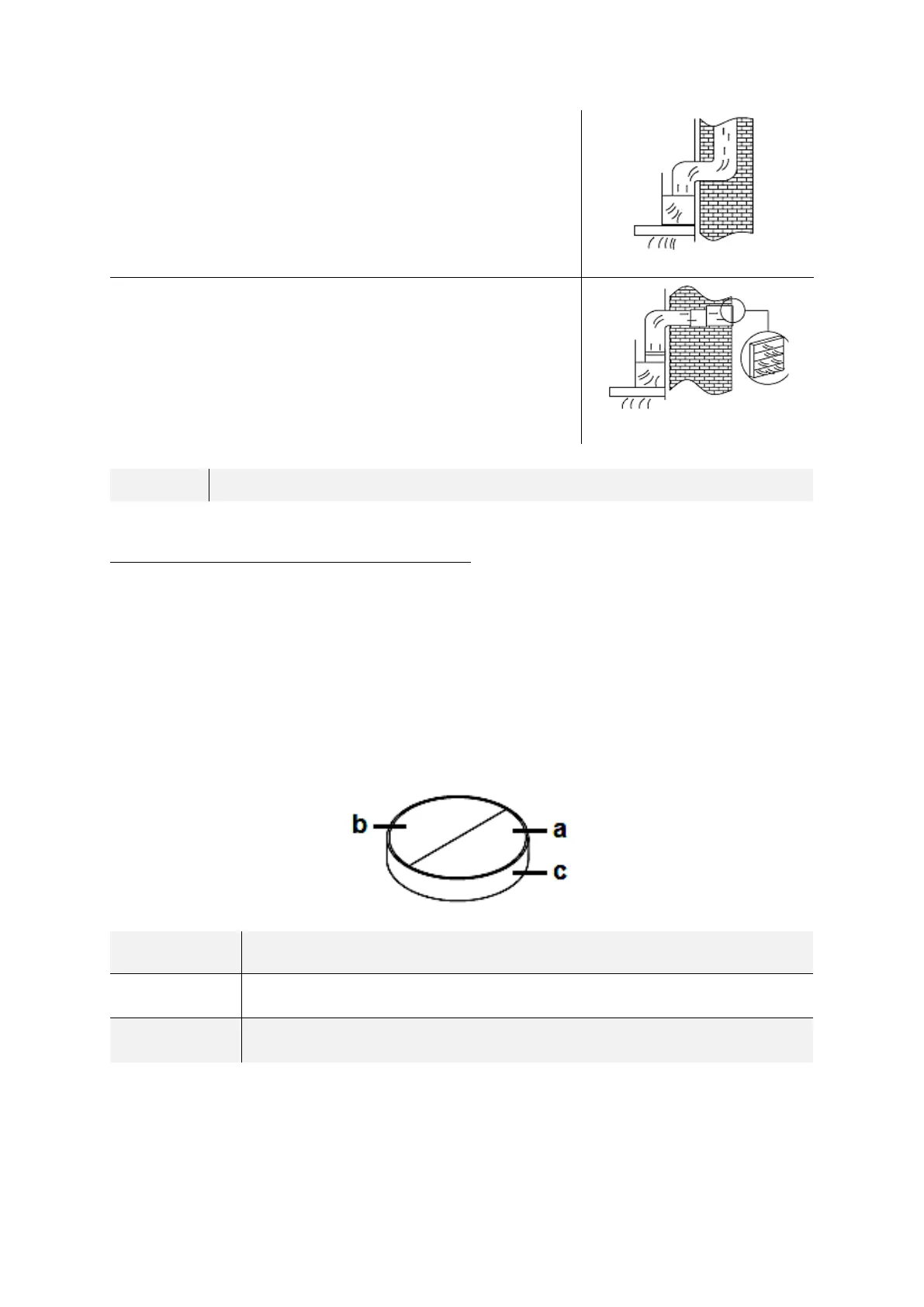

Vertikal: Der Abluftschlauch wird zu einer
Auslasskappe* im Dach geführt.
Abb. ähnlich.
Horizontal: Der Abluftschlauch wird zu einer
Auslassöffnung mit Gitter* in der Hauswand geführt.
Abb. ähnlich.
*
Artikel nicht im Lieferumfang enthalten.
2.5.1 Installation der Rückschlagklappe
❖ Falls an Ihrem Gerät die Rückschlagklappe nicht ab Werk installiert ist, müssen
Sie diese noch installieren. Die folgenden Abbildungen zeigen nur ein Beispiel
für die Standardmontage einer Rückschlagklappe, da der Abluftauslass je nach
Modell und Konfiguration des Gerätes variieren kann.
❖ Die Rückschlagklappe besteht aus zwei Klappenteilen (a / b). Beide
Klappenteile müssen Sie einzeln in dem Gehäuse des Abluftauslasses (c)
installieren (s. Abb. unten).
a
RÜCKSCHLAGKLAPPE: Klappenteil « a »
b
RÜCKSCHLAGKLAPPE: Klappenteil « b »
c
GEHÄUSE DES ABLUFTAUSLASSES
