16

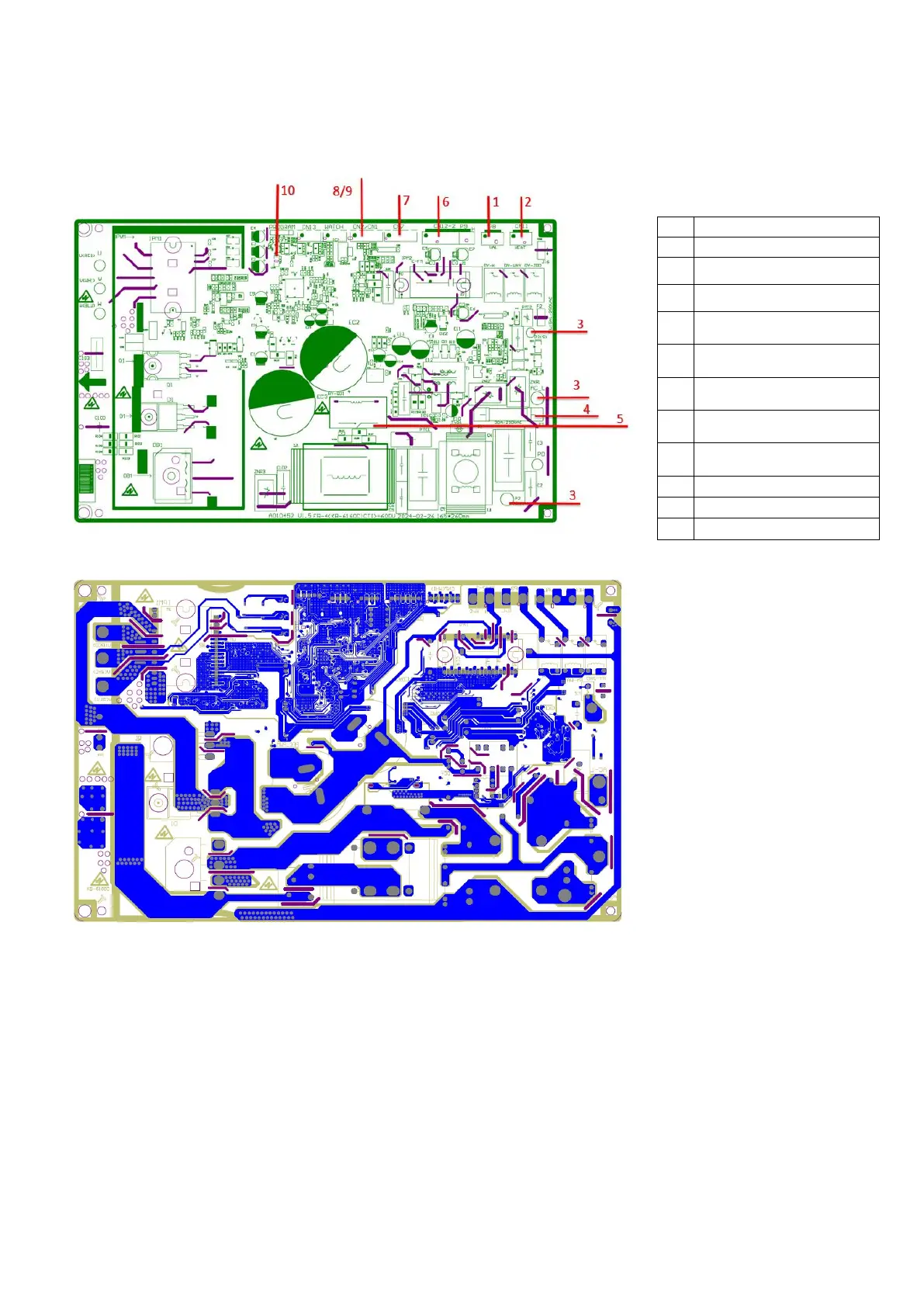

Outdoor PCB
WYT024GLSI24RL
Top view
Bottom view
Note:
OAT: Outdoor Ambient Temperature
OPT: Outdoor pipe temperature
1
4-way valve P8
2
Heater CN11
3
L, N & Communication
4
FUSE1
5
ODU PCB Mainly relay
RY-QD1
6
DC Motor connector
CN12-2
7
Electronic expansion valve
CN7
8
Discharge sensor
connector CN2
9
OAT/OPT sensor
connector CN1
10
LED5
11
AC Motor connector P9
12
LED1-LED4
