Air Conditioner Service Manual
15

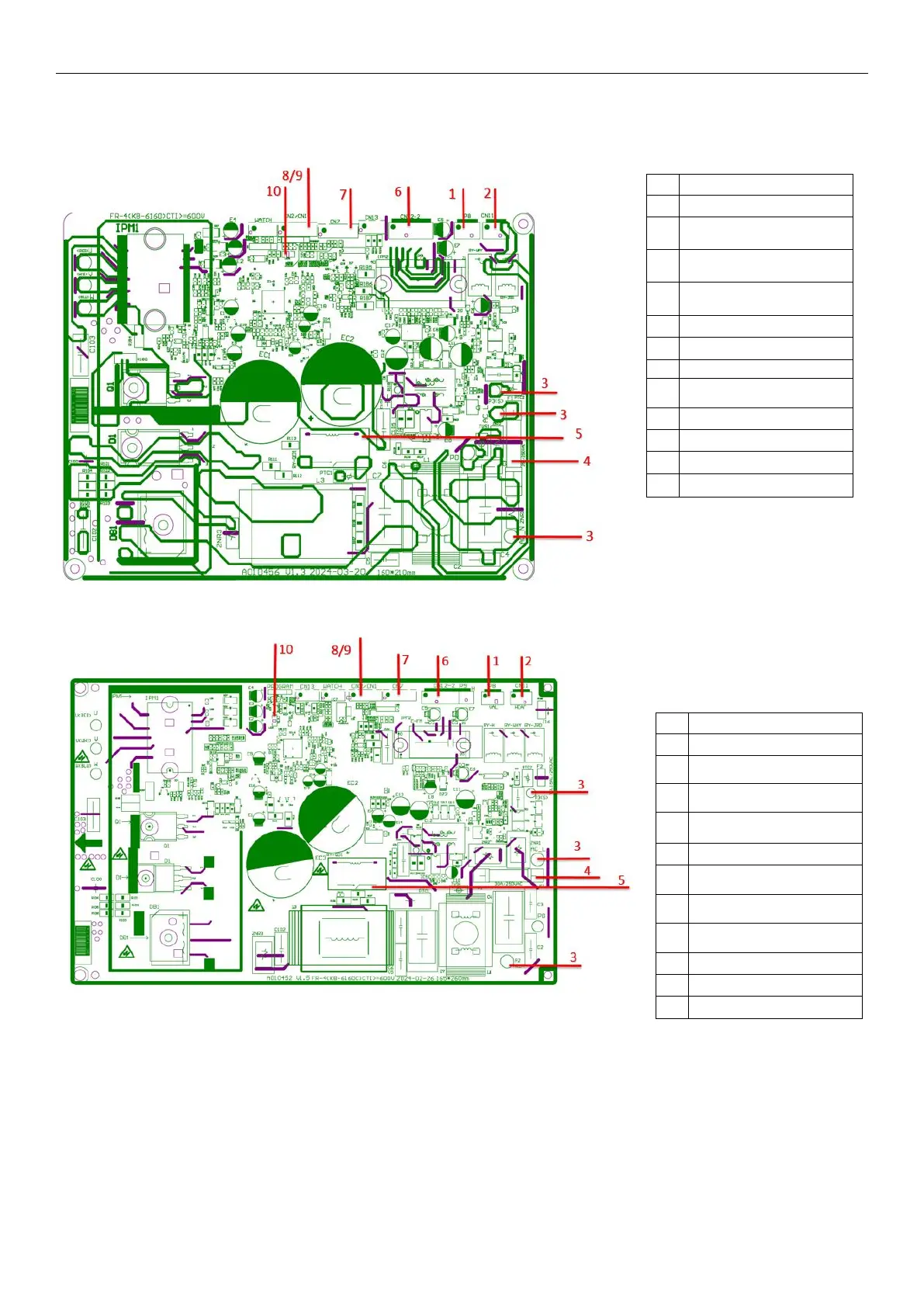

Outdoor PCB
WYT018GLSI20RL | WYT024GLSI20RL | WYT030GLSI20RL | WYT036GLSI20RL
Top view
Note:
OAT: Outdoor Ambient Temperature
OPT: Outdoor Pipe Temperature
1 DRED (Option)
2 OAT/OPT Connector
3
Discharge S
ensor
Connector
4
Electronic E
xpansion Valve
5
AC/DC Fan M
otor Connector
6 Heater
7 4-way Valve
8 LED5
9 Communication Wiring
10 Fuse
11 L, N Line
12 ODU PCB Main Relay
13 LED1-LED4
1
4-way Valve P8
2
Heater CN11
3
L, N and Communication
4
Fuse1
5
ODU PCB Main
Relay RY-QD1
6
DC Motor Connector CN12-2
7
Electronic Expansion
Valve CN7
8
Discharge Sensor
Connector CN2
9
OAT/OPT Sensor
Connector CN1
10
LED5
11
AC Motor Connector P9
12
LED1-LED4
