Air Conditioner Service Manual
11
Indoor Unit
WYT009ALSI20RL

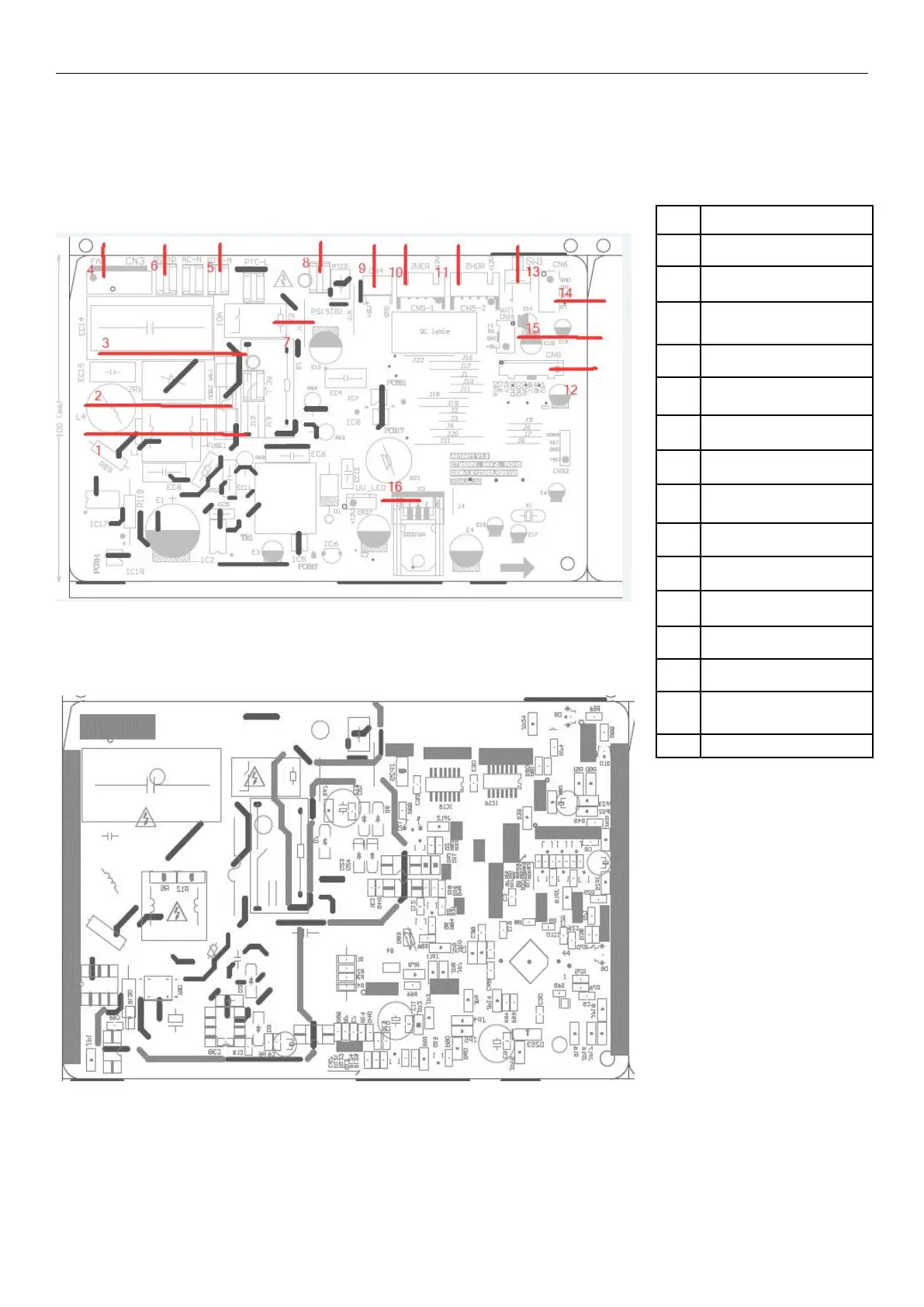

Indoor PCB
Top view
Bottom view
1
ODU AC Power Output
2
Fuse
3
ODU AC Power Input
（3）
ODU Power Supply IDU
Power Input
4
AC Motor Driver
5
IDU/ODU Wiring Connection-
N Connector
6
Power Supply-N Connector
7
Anion Connector
8
IDU/ODU Communication
Wiring
9
AC Motor Feedback
10
Up-Down Swing Connector
11
Left-Right Swing Connector
12
Display
13
Emergency Button
14
Temperature
Sensor Connector
15
Wi-Fi Connector
4.2 PCB Layout
