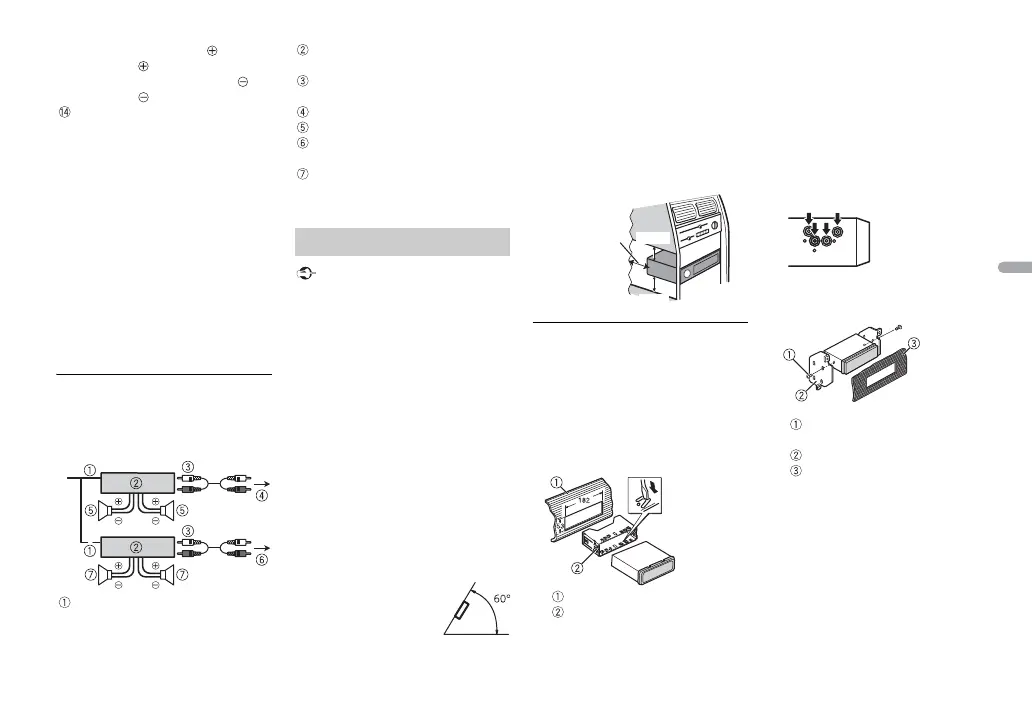

17It
Italiano
Viola: posteriore destra o
subwoofer
Viola/nero: posteriore destra o
subwoofer
Connettore ISO
In alcuni veicoli, il connettore ISO
può
essere diviso in due. In questo
caso, assicurarsi di collegare
entrambi i connettori.
NOTE
• Cambiare il menu iniziale dell’unità.
Fare riferimento a [SP-P/O MODE]
(pagina 5). L’uscita subwoofer
dell’unità è monofonica.
• Q
uando si utilizza un subwoofer da 2
Ω, assicurarsi di collegare il
subwoofer alle interlinee viola e
viola/nero dell’unità. Non collegare
nulla alle interlinee verde e verde/
nero.
Amplificatore di potenza
(venduto separatamente)
Eseguire questi collegamenti quando
si utilizza un amplificatore opzionale.
Telecomando di sistema
Effettuare la connessione al cavo
bl
u/bianco.
Amplificatore di potenza (venduto
separatamente)
Effettuare la connessione con cavi
RCA (venduti separatamente)
All’uscita anteriore*
Altoparlante anteriore*
All’uscita posteriore o all’uscita
subwoofer
Altoparlante posteriore o
subwoofer
* Solo per MVH-S100UI
Importante
• Verificare tutti i collegamenti e i
sistemi prima dell’installazione
finale.
• Non utilizzare parti non autorizzate,
in quanto possono provocare
malfunzionamenti.
• S
e l’installazione richiede la foratura
o altre modifiche del veicolo,
consultare il rivenditore.
• No
n installare l’unità se:
–può interferire con il
fun
zionamento dei veicolo.
–può causare lesioni ai passeggeri in
cas
o di arresto improvviso.
• I
n caso di surriscaldamento, il laser
semiconduttore può subire danni.
Installare l’unità lontano da luoghi
caldi, come ad esempio vicino alle
bocchette del riscaldamento.
• È
possibile ottenere
prestazioni ottimali
quando l’unità viene
Installazione
installata con un’angolazione
inferiore ai 60°.
• Dura
nte l’installazione, per garantire
la corretta dispersione del calore
quando si utilizza l’unità, accertarsi
di lasciare ampio spazio dietro il
pannello posteriore e avvolgere i
cavi allentati in modo che non
blocchino le aperture.
Installazione a montaggio
DIN
1 Inserire il riduttore di montaggio
in dotazione nel cruscotto.
2 Fissare il riduttore di montaggio
utilizzando un cacciavite per
piegare le linguette metalliche
(90°) in posizione.
Cruscotto
Riduttore di montaggio
• Assic
urarsi che l’unità sia
installata saldamente in
posizione. Un’installazione
instabile può provocare salti o
malfunzionamenti.
Quando non si utilizza il
riduttore di montaggio in
dotazione
1 Allineare i fori della forcella
montante ai fori sui lati dell’unità
per montare la forcella.
2 Avvitare una vite su ciascun lato
per bloccare l’unità in posizione.
Vite filettata (5 mm × 9 mm, non
in dotazione con il prodotto)
Forcella montante
Cruscotto o console
Uso della forcella in dotazione
Controllare che la forcella in dotazione
sia adatta al modello di veicolo
specifico, quindi montarla sull’unità
come illustrato di seguito.
Lasciare
ampio spazio
5 cm
5 cm
