18Fr
lorsque l’appareil est installé à un
angle inférieur à 60°.
• P
our l’installation, afin d’assurer une
dispersion de chaleur adéquate lors
de l’utilisation de cet appareil, veillez
à laisser suffisamment d’espace
derrière la face arrière et à enrouler
tout câble gênant de façon à ne pas
obstruer les ouvertures d’aération.

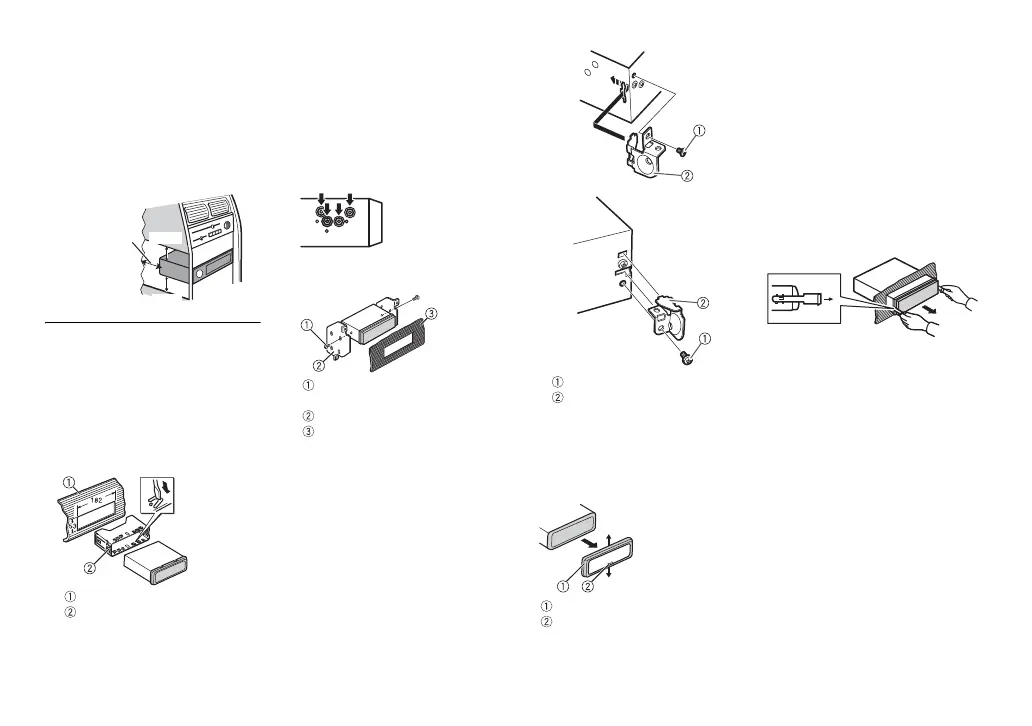

Installation pour montage
DIN
1 Insérez le manchon de montage
fourni dans le tableau de bord.
2 Fixez le manchon de montage à
l’aide d’un tournevis pour plier les
languettes métalliques (90°) et les
mettre en place.
Tableau de bord
Manchon de montage
• V
érifiez que l’appareil est bien en
place. Une installation instable
peut entraîner des tremblements
et d’autres dysfonctionnements.
Si vous n’utilisez pas le
manchon de montage fourni
1 Alignez les trous du support de
montage avec ceux situés sur le
côté de l’appareil afin de fixer le
support.
2 Visser avec une vis de chaque côté
pour maintenir l’appareil en place.
Vis taraudeuse (5 mm × 9 mm,
non fournie avec le produit)
Support de montage
Tableau de bord ou console
Utilisation du support inclus
Vérifiez les pièces pour vous assurer
que le support inclus correspond à
votre modèle de véhicule en
particulier, puis fixez-le à l’appareil tel
qu’il est indiqué ci-dessous.
Laissez
suffisamment
d’espace
5 cm
5 cm
Retrait de l’appareil (installé
avec le manchon de montage
fourni)
1 Retirez l’anneau de garniture.
Anneau de garniture
Languette crantée
• Le détachement de la face avant
permet d’accéder plus facilement
à l’anneau de garniture.
• P
our remettre l’anneau de
garniture, orientez le côté de
l’appareil avec la languette
crantée vers le bas.
2 Insérez les clés d’extraction
fournies dans les deux côtés de
l
’appareil jusqu’à leur
enclenchement.
3 Retirez l’appareil du tableau de
bord.
Vis
Support
