e ISO-connector
Bij sommige voertuigen is de ISO-connector
in twee verdeeld. Verbind in dat geval beide
connectoren.
Opmerkingen
! Wijzig de begininstelling van dit toestel.
Raadpleeg gedeelte REAR-SP (instelling voor
de achteruitgang) op bladzijde 82. Raadpleeg
gedeelte PREOUT (preout-instelling) op blad-
zijde 82.
De subwooferuitgang van dit toestel is mono.
! Als u een subwoofer van 70 W (2 Ω) gebruikt,
moet u de subwoofer aansluiten op de vio-
lette en zwart-violette draden van dit toestel.
Sluit niets aan op de groene en groen-zwarte
draden.

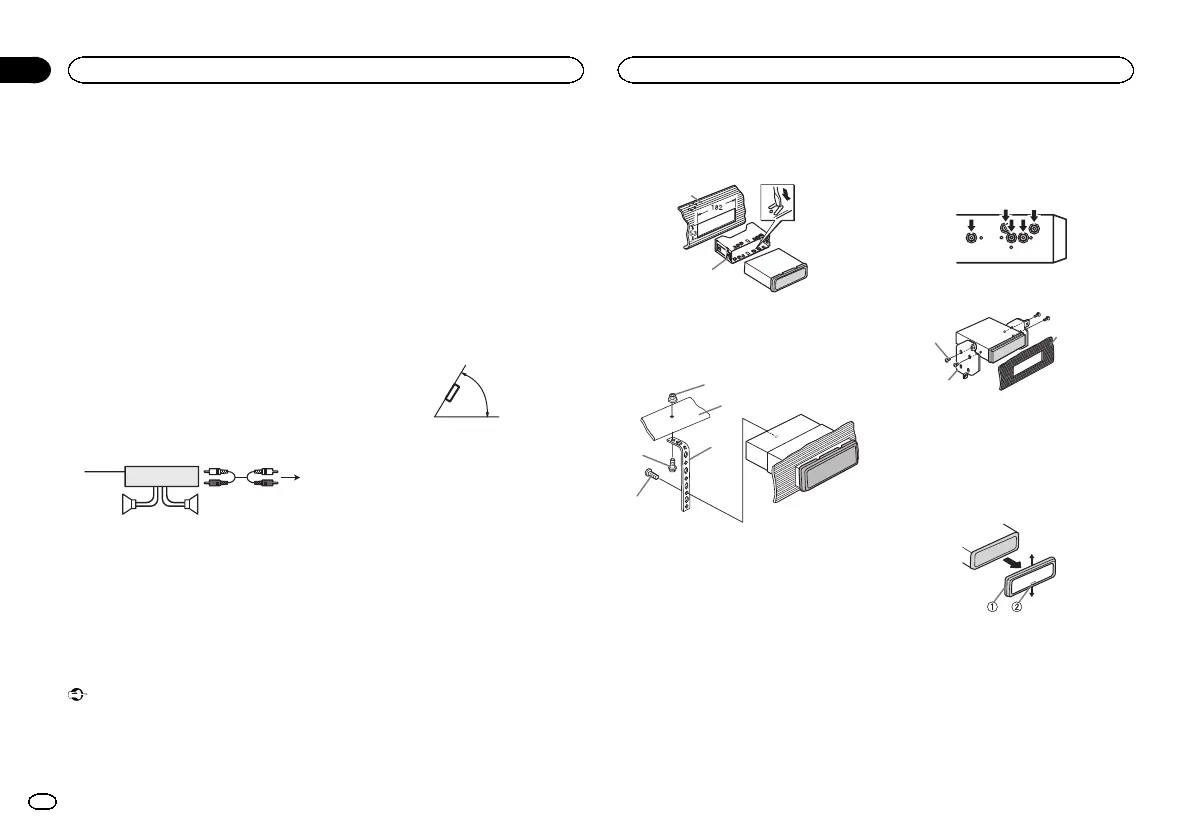

Versterker (apart verkrijgbaar)
Maak deze verbindingen als de optionele verster-
ker wordt gebruikt.
1
3
2
4
55
1 Systeemafstandsbediening
Verbinden met blauw-witte kabel.
2 Versterker (apart verkrijgbaar)
3 Aansluiten op RCA-kabels (apart verkrijg-
baar)
4 Naar achteruitgang of subwooferuitgang
5 Luidspreker achterin of subwoofer
Installatie
Belangrijk
! Controleer alle aansluitingen en systemen
voordat u de installatie voltooit.
! Gebruik geen onderdelen van andere fabri-
kanten; deze kunnen storingen veroorzaken.
! Neem contact op met uw dealer als er voor
de installatie gaten moeten worden geboord
of als er andere aanpassingen aan het voer-
tuig nodig zijn.
! Installeer dit toestel niet op een plaats waar:
— het de besturing van het voertuig kan belem-
meren.
— het de inzittenden kan verwonden bij een
noodstop.
! De halfgeleiderlaser raakt bij oververhitting
beschadigd. Plaats dit apparaat niet op plaat-
sen waar het warm wordt, zoals nabij de uit-
laat van een kachel.
! Dit toestel werkt het beste als het wordt ge-
plaatst onder een hoek van minder dan 60°.
60°
DIN-bevestiging voor/achter
Dit toestel kan geïnstalleerd worden via een
voor- of achtermontage.
Gebruik voor installatie in de handel verkrijgbare
onderdelen.
DIN-voormontage
1 Schuif de montagebehuizing in het dash-
board.
Gebruik voor installatie in een ondiepe ruimte de
meegeleverde montagebehuizing. Als er vol-
doende ruimte is, gebruikt u de montagebehui-
zing die met het voertuig geleverd werd.
2 Zet de montagebehuizing vast door met
een schroevendraaier de metalen lipjes op
hun plaats te buigen (90°).
1
2
1 Dashboard
2 Montagebehuizing
3 Installeer het toestel zoals aangegeven.
1
2
3
4
5
1 Moer
2 Brandmuur of metalen steunvlak
3 Metalen band
4 Schroef
5 Schroef (M4 × 8)
# Controleer of het toestel stevig op zijn plaats is
gemonteerd. Het toestel functioneert wellicht niet
naar behoren als het niet goed is bevestigd.
DIN-achtermontage
1 Bepaal de juiste positie waar de gaten in
de klem en in de zijde van het toestel op een
lijn liggen.
2 Draai aan elke kant twee schroeven vast.
1
2
3
1 Zelftappende schroef (5 mm × 8 mm)
2 Bevestigingsklem
3 Dashboard of console
Het toestel verwijderen
1 Verwijder de sierlijst.
1 Sierlijst
2 Lipje met inkeping
! De sierlijst is gemakkelijker bereikbaar als u
het voorpaneel verwijdert.
! Plaats de sierlijst terug met de kant met het
lipje met de inkeping onderaan.
2 Steek de meegeleverde uittreksleutels in
de beide kanten van het toestel totdat ze op
hun plaats klikken.
