TP 6…PS
10/30
PHOENIX CONTACT 4109_en_E
Installation

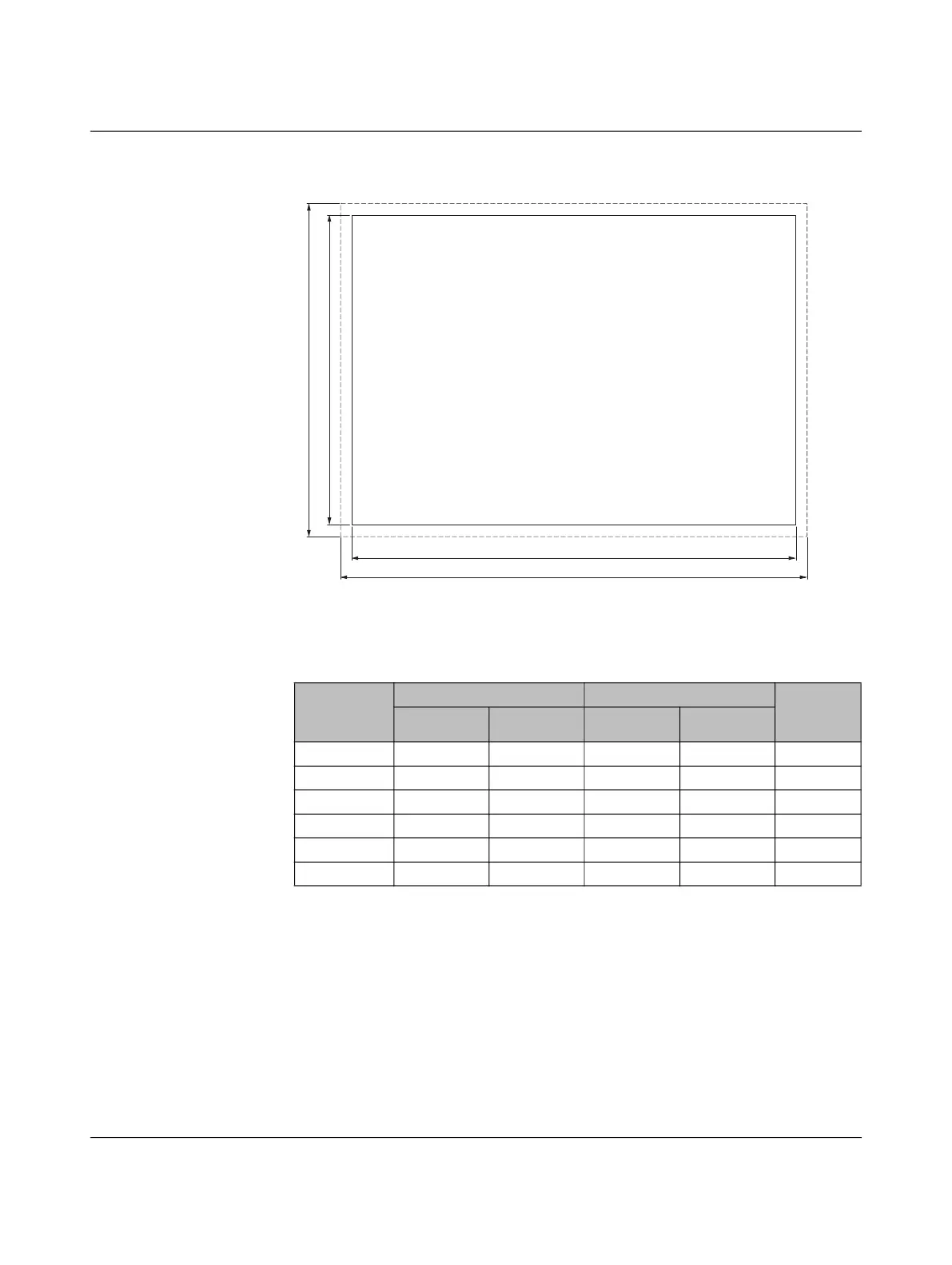

1. Cut a hole in the enclosure according to the dimensions for the selected display.
Figure 3-1 Panel cutout dimensions
Refer to Table 3-1for dimensions
Table 3-1 Overall and cutout dimensions with number of mounting clamps
Display size Overall dimensions Cutout dimensions
1
1
Cutout dimensions are ±0.5 mm
Number of
mounting
clamps
A (mm) B (mm) X (mm) Y (mm)
7 in. 202 146 195 139 8
10 in. 263 200 252 189 8
12.1 in. 302 229 292 219 10
15.6 in. 398 273 388 263 14
18.5 in. 465 310 455 300 14
21.5 in. 532 346 522 336 20
A
B
X
Y
