Circuit diagram of the main circuit
109908_en_02 Phoenix Contact 45 / 150
6 Circuit diagram of the main circuit

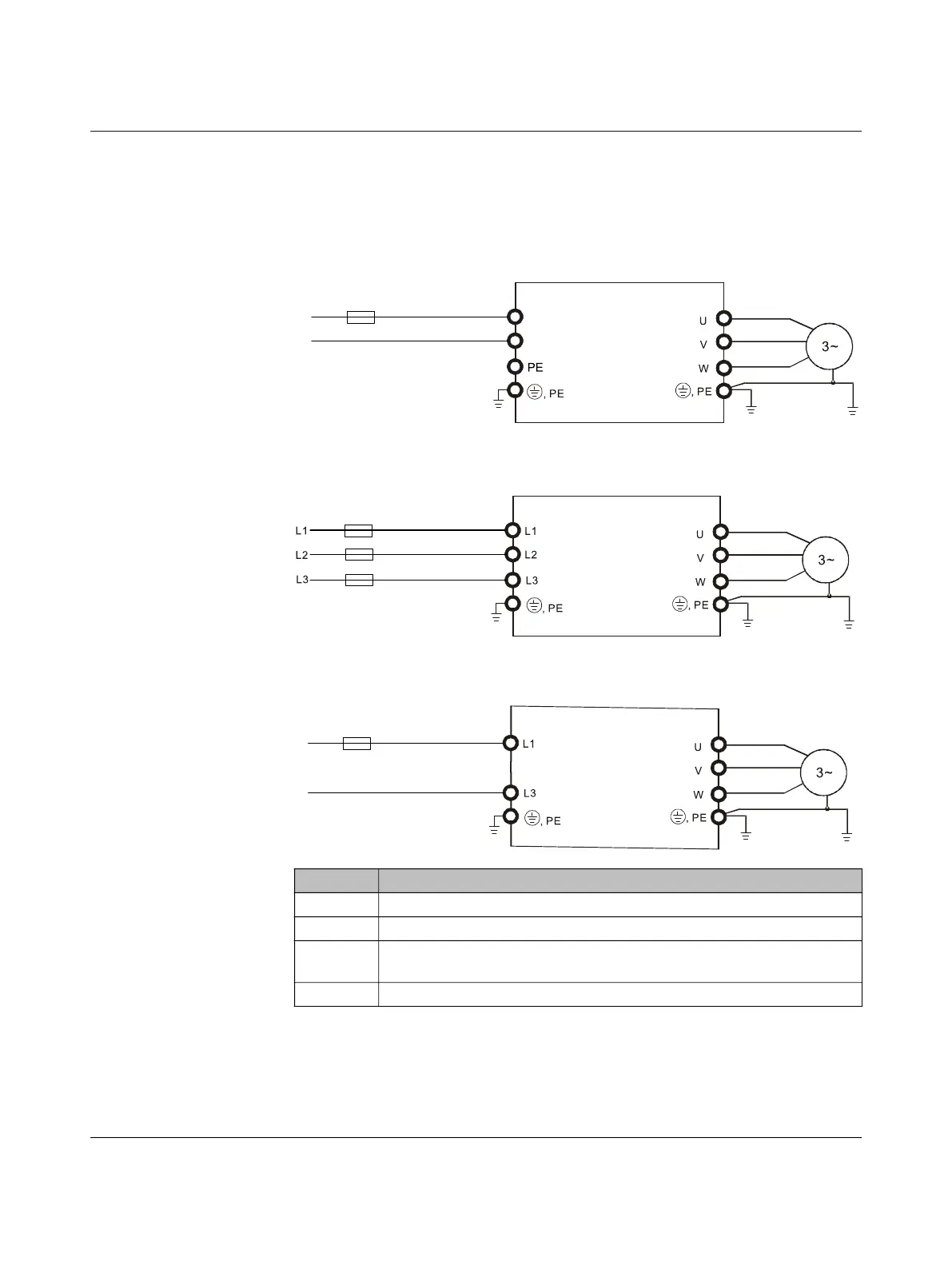

Figure 6-1 Input: 1-phase AC power supply
Figure 6-2 Input: 3-phase AC power supply
Figure 6-3 Input: DC power supply
Terminals Description
L/L1, N/L2 Mains input terminals (1-phase)
L1, L2, L3 Mains input terminals (3-phase)
U, V, W CONTACTRON Speed Starter output terminals for connecting three-phase
asynchronous motors (ASM)
, PE Ground connection, comply with local regulations.
L/L1
N/L2
N
L
Miniature circuit breaker or fuse
Motor
Motor
Miniature circuit breaker or fuse
Motor
Fuse
