Wiring
109908_en_02 Phoenix Contact 33 / 150
5.3 Circuit diagram
Only the circuit breaker or fuse is mandatory. All other components are optional.

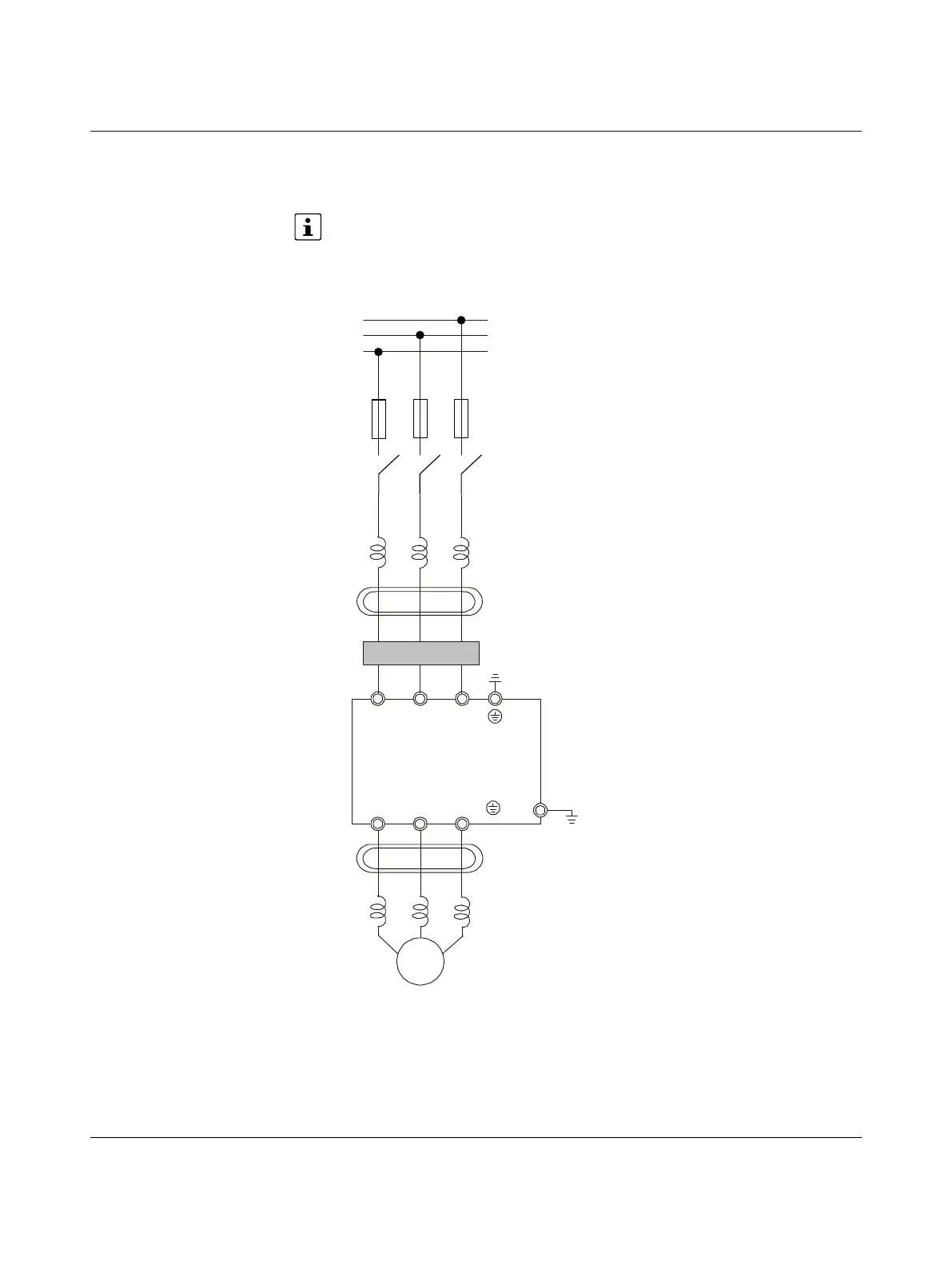

Figure 5-4 Circuit diagram
L1
L2
L3
L1 L2 L3 , PE
UVW
, PE
Power input terminal
Circuit breaker or fuse
Electromagnetic contactor
AC reactor (input terminal)
Zero-phase reactor
EMC filter
Zero-phase reactor
AC reactor (output terminal)
Motor
CONTACTRON Speed Starter
