Beschreibung des CF 3000
102649_de_03 Phoenix Contact 9 / 28
Deutsch
2.2 Übersicht über die Bedienteile

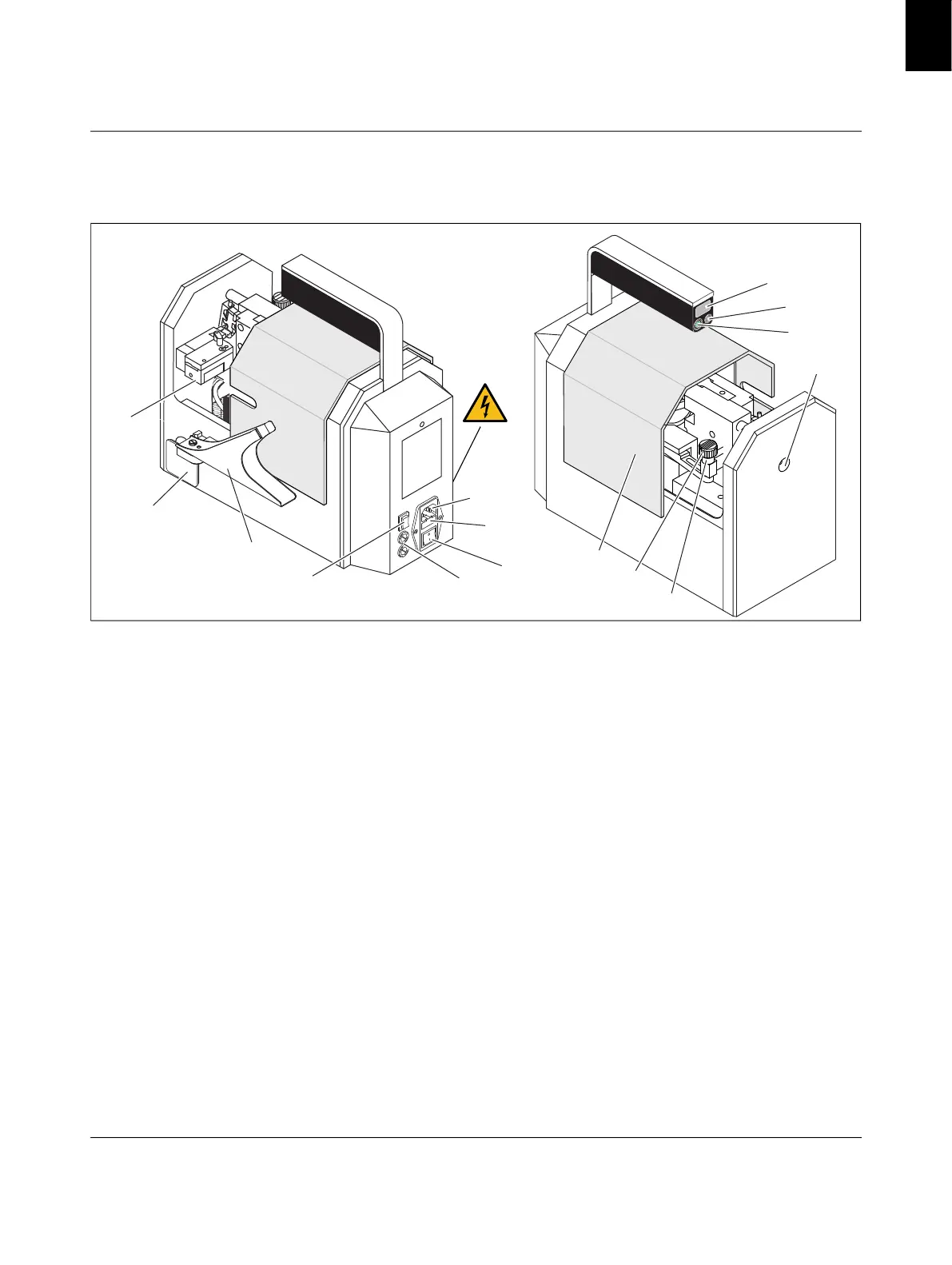

Bild 2-2 Bedienteile
1 Tragegriff
2 Zähler, zeigt die Anzahl der verarbeiteten Aderendhülsen und wird beim Ausschalten
auf 0 zurückgesetzt
3 Rückstelltaste, stellt den Zähler auf 0
4 Einschaltanzeige, leuchtet bei eingeschalteter Stromzufuhr
5 Einführungstrichter, zum Einführen des Leiters in den CF 3000
6 Bearbeitungseinsatz, positioniert die Aderendhülse und isoliert das Kabel ab
7 Sicherungsbolzen, verriegelt den Bearbeitungseinsatz
8 Schutzhaube, der CF 3000 arbeitet nur bei vollkommen geschlossener Schutzhaube
9 Netzanschluss, Geräteanschluss für das Netzkabel
10 Netzsicherungen, im Netzanschluss integrierte Feinsicherungen
11 Netzschalter, schaltet die Stromversorgung des CF 3000 ein oder aus
12 Trafosicherung, sekundärseitige Gerätesicherung
13 Reverse-Taste, Gerät fährt in Wartungsstellung (siehe Seite 16)
14 Halter, Halter für den Hülsenspender
15 Behälter, fängt die Isolationsreste auf
16 Aderendhülsen-Zuführung, positioniert die Aderendhülsen
17 Sicherheitskennzeichen, Warnung vor gefährlicher Berührungsspannung nach dem
Aufschrauben des Gehäuses. Öffnen Sie niemals das Gehäuse. Das Sicherheitskenn-
zeichen dürfen Sie nicht entfernen, beschädigen oder überkleben.
17
