CF 3000 einrichten und bedienen
102649_de_03 Phoenix Contact 13 / 28
Deutsch
3.3 Einstellbare Messer
Wenn die Leiterisolation unvollständig entfernt wird, prüfen Sie zunächst die Querschnitts-
angaben und die Abisoliermesser (siehe Seite 18)
Wenn das Fehlerbild trotz der oben beschriebenen Abhilfe weiterhin besteht, verwenden
Sie einstellbare Abisoliermesser.
Die Bestelldaten der einstellbaren Abisoliermesser finden Sie im Anhang (siehe Seite 22).
– Bearbeitungseinsatz mit einstellbarem Messer: CF 3000 BBE-AME...
– Einstellbares Abisoliermesser: CF 3000 AB...

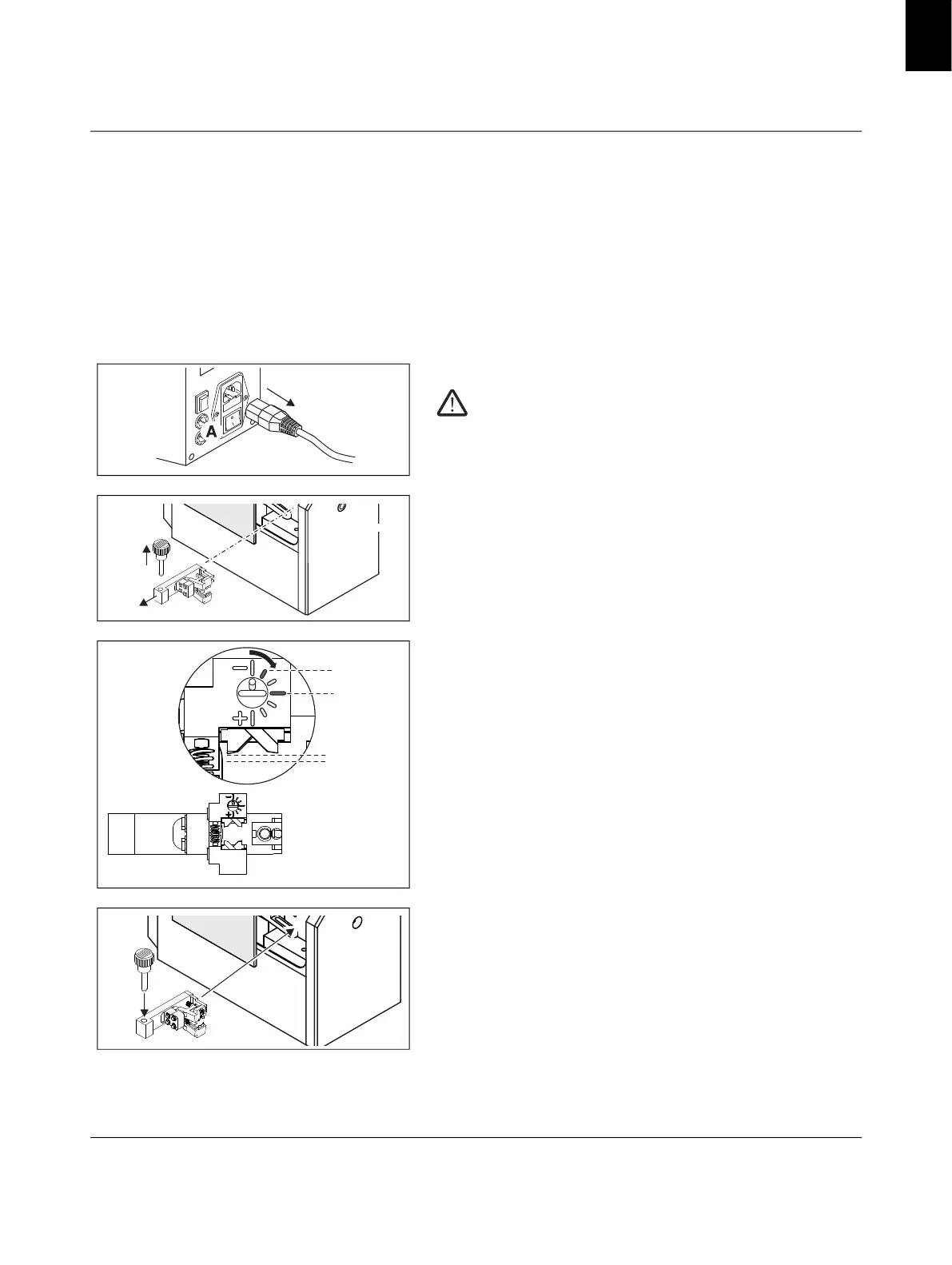

Schutzhaube öffnen
WARNUNG: Verletzungsgefahr
Schalten Sie den CF 3000 mit dem Netzschalter aus (A). Zie-
hen Sie den Netzstecker (B).
• Schieben Sie die Schutzhaube zurück.
Bearbeitungseinsatz ausbauen
• Entfernen Sie den Sicherungsbolzen (A).
• Ziehen Sie den Bearbeitungseinsatz seitlich heraus (B).
Schnitttiefe einstellen
• Stellen Sie die Schnitttiefe ein. Verstellen Sie die Schnitttiefe
nur in kleinen Schritten.
– Im Uhrzeigersinn (+): Schnitt wird tiefer
– Gegen den Uhrzeigersinn (-): geringere Schnitttiefe
Die einstellbaren Abisoliermesser haben eine Standardposition,
die der Schnitttiefe der nicht einstellbaren Messer entspricht.
– X: Ausgangsposition für 0,5 bis 2,5 mm², Abisoliermesser
CF 3000 AB 0,5 bis CF 3000 AB 2,5
– Y: Ausgangsposition für 0,25 mm², Abisoliermesser
CF 3000 AB 0,25
Einstellbaren Bearbeitungseinsatz montieren
• Schieben Sie den Bearbeitungseinsatz seitlich in die vorgese-
hene Führung (A).
• Führen Sie den Sicherungsbolzen bis zum Anschlag in die
Bohrung des Bearbeitungseinsatzes ein (B).
