4
2013-09-20 #:150-9009-1

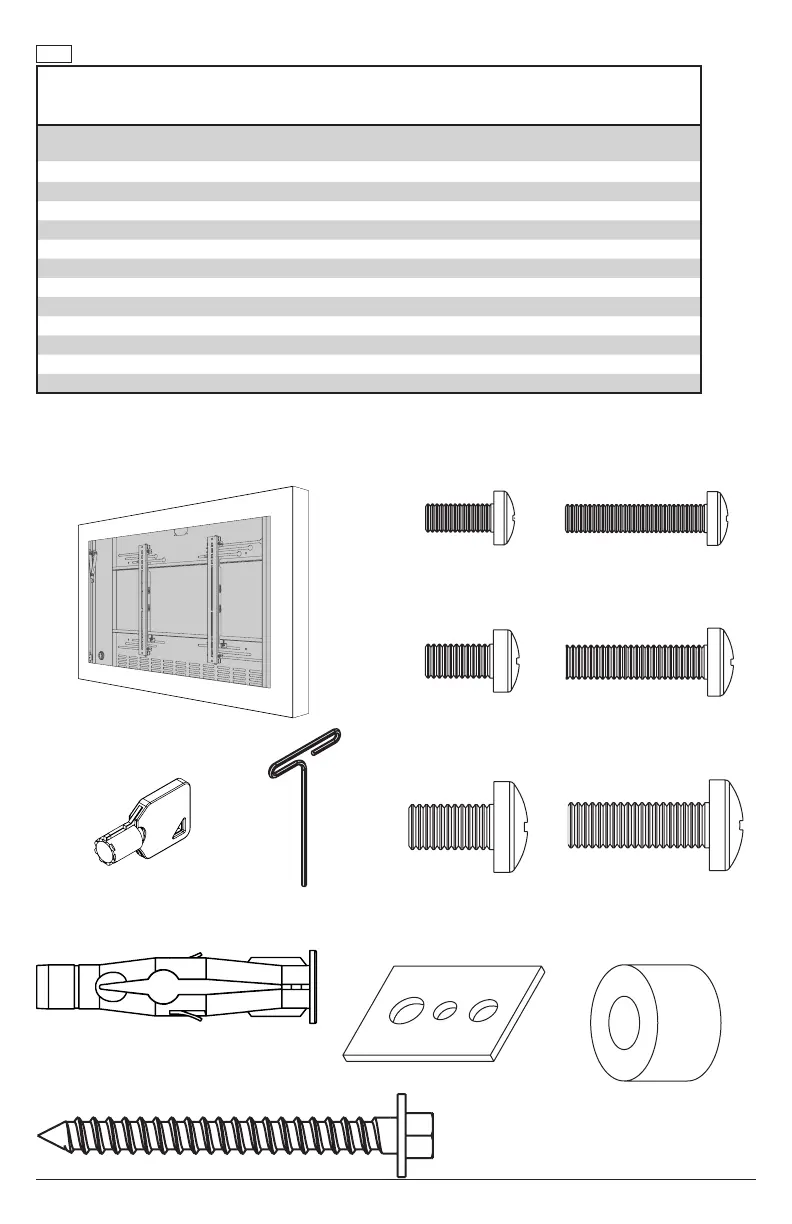

Parts (Before beginning, make sure you have all parts shown below).
ENG
A
(
1
)
Kiosk
J
(
2
)
key
B (8)
M5 x 12 mm
C (8)
M5 x 25 mm
D (8)
M6 x 12 mm
E (8)
M6 x 25 mm
M5/M4/M6 washer
H (8)
M8 x 12 mm
F (8)
M8 x 25 mm
G (8)
spacer
I (8)
K
(
1
)
T- wrench
M
(
4
)
#14 x 2-1/2" wood screw
L
(
4
)
8mm concrete anchor
Parts List
KIL640
KIL640S
Part #
KIL642
KIL642S
Part #
KIL646
KIL646S
Part #
KIL647
KIL647S
Part #
Description Qty
A Kiosk BLK
Kiosk SLV
1 xxx-xxxx xxx-xxxx xxx-xxxx xxx-xxxx
B
M5 x 12mm
4 520-1027 520-1027 520-1027 520-1027
C
M5 X 25mm
4 520-9543 520-9543 520-9543 520-9543
D
M6 x 12mm
4 520-1128 520-1128 520-1128 520-1128
E
M6 x 25mm
4 520-1208 520-1208 520-1208 520-1208
F
M8 x 12mm
4 520-9571 520-9571 520-9571 520-9571
G
M8 x 25mm
4 520-1031 520-1031 520-1031 520-1031
H M5/M4/M6 multi washer 4 580-1398 580-1398 580-1398 580-1398
I Spacer 4 540-1059 540-1059 540-1059 540-1059
J Key 2 565-0049A 565-0049A 565-0049A 565-0049A
K T-Wrench 1 560-1718 560-1718 560-1718 560-1718
L concrete anchor 4 590-0320 590-0320 590-0320 590-0320
M wood screw 4 5S1-015-C04 5S1-015-C04 5S1-015-C04 5S1-015-C04
