Je bekijkt pagina 26 van 42
26
Ingående delar vid leverans:
Skruvar för montage av huvudenhet 4st
Skruvar för montageplåt 6
Skruvar för tilluft stos 6
Skruv lock, tilluft stos 6
Skruv tilluftkanal 2
Montageplåt 1
Väggtätning A 1
Väggtätning B 1
Borrmall 1
Fjärrkontroll 1
Lång bits 200mm PH2 1

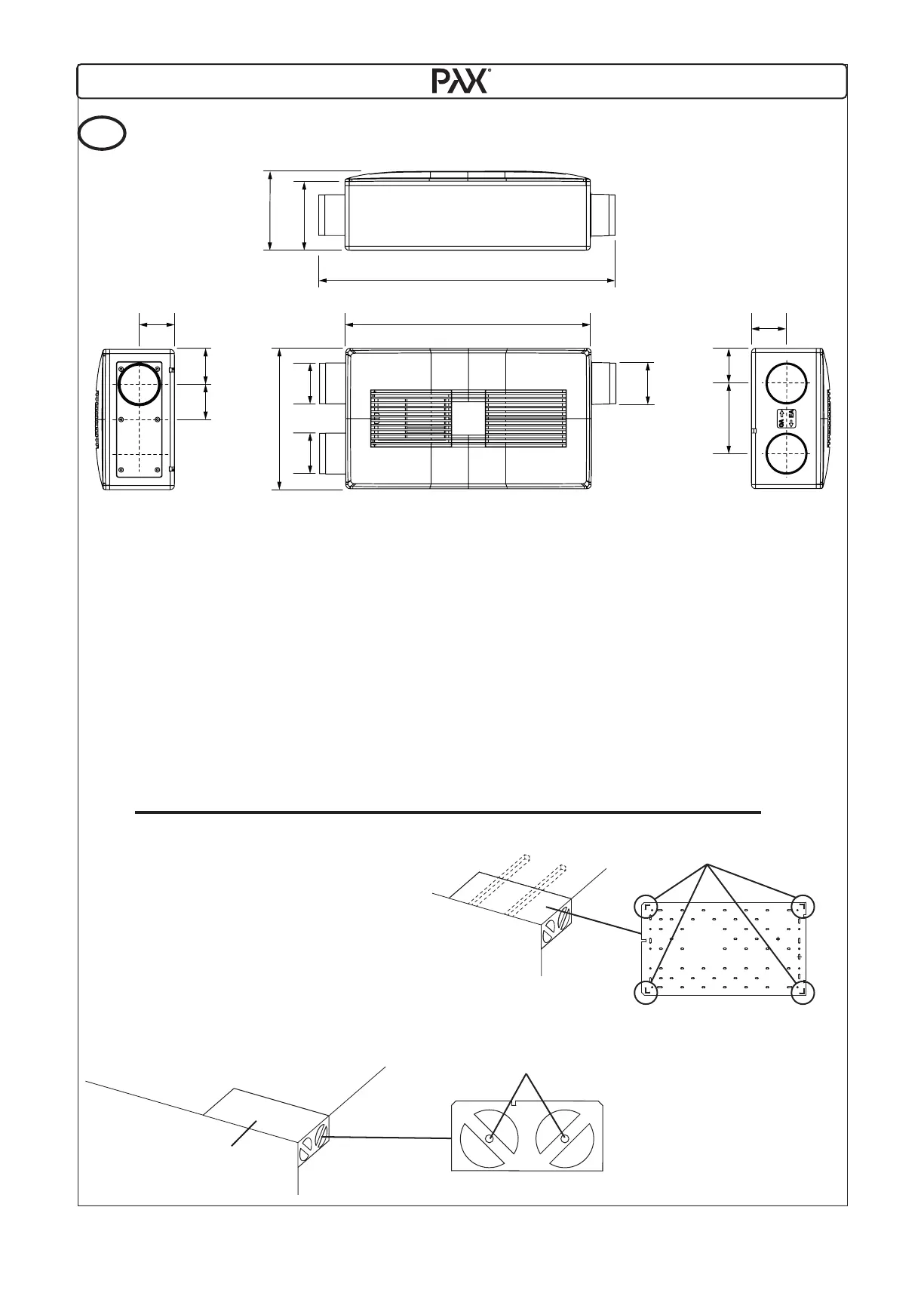

Mått: Pax Eos 100H
GBS
720
595
85
85
8585
Ø100
Ø100
Ø100
85170
167
191
340
Mått. / Installation.
SE
Dessa hål är för märkning
av rörens centrum.
[1] Fäst upp borrmallen mot tak eller
vägg med hjälp av tejp. Markera
positionen för monteringsplåtens 4
hörn samt för 6 skruvhål med en
penna. Säkerställ att skruvarna drar i
stadigt underlag, reglar eller liknande.
Borrmallens positioner för
monteringsplattans 4 hörn.
[2] Märk ut centrumpunkten för rören.
Borrmall
[1]
[2]
