pattersonfan.com
800.768.3985
12

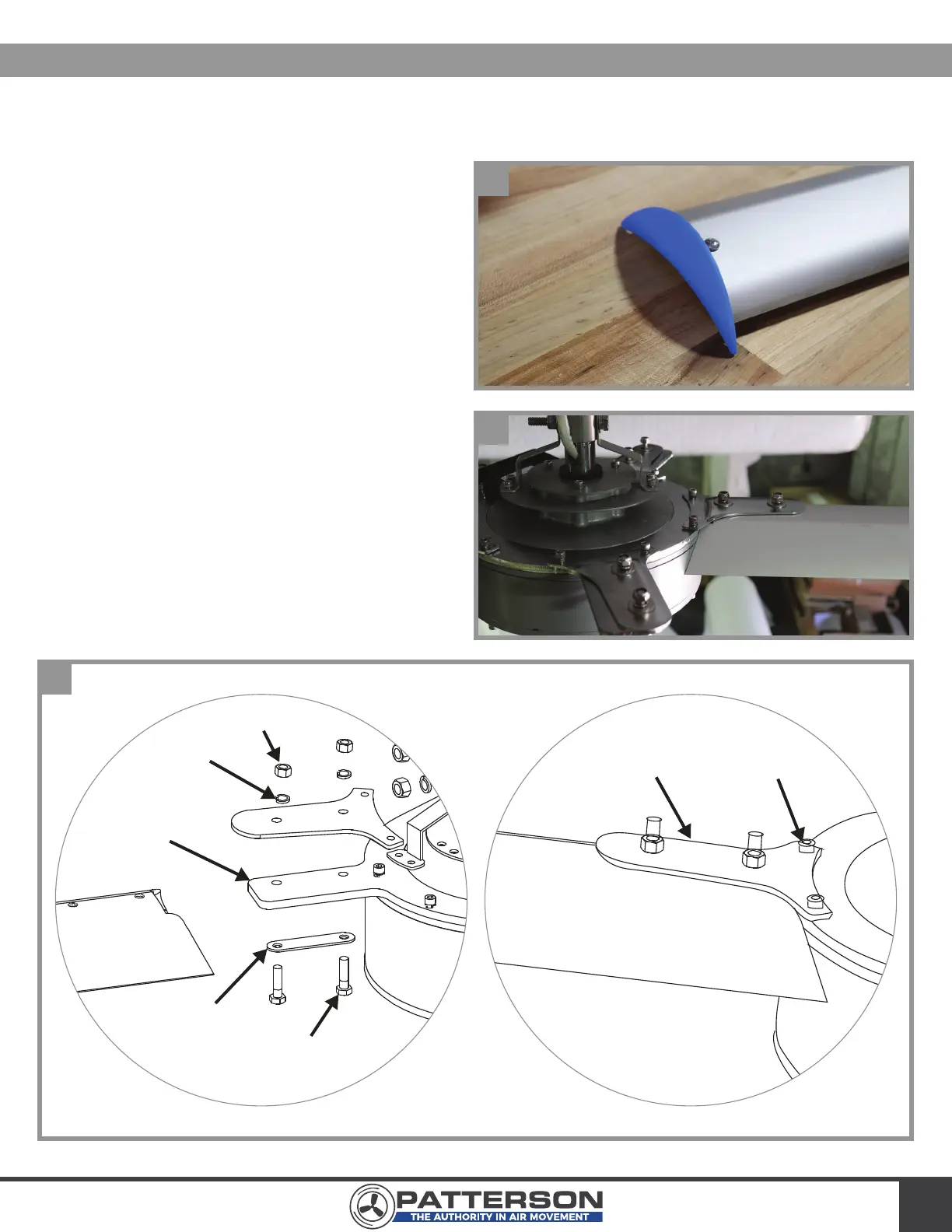

BLADE ASSEMBLY
MECHANICAL INSTALLATION
1
Insert wingtips into the end of the blades and lock into place
with screw.
2
Remove blade bolts from tang. Loosen safety strap bolts and
insert blade onto tang. Install the two blade bolts and double
washer from below as shown Image 17. Torque to 16 ft-lbs.
15
16
3
Install washer and nut on top of blade bolt. Torque to 16 ft-lbs.
Do not torque blade bolts and nuts at the same time.
4
Torque safety strap bolts to 16 ft-lbs.
Safety strap
Tang
Safety strap
bolts
Double washer
Blade bolts
Blade nuts
Washer
17
