PTSS 1200 E2
■ 66
│
CZ
UPOZORNĚNÍ

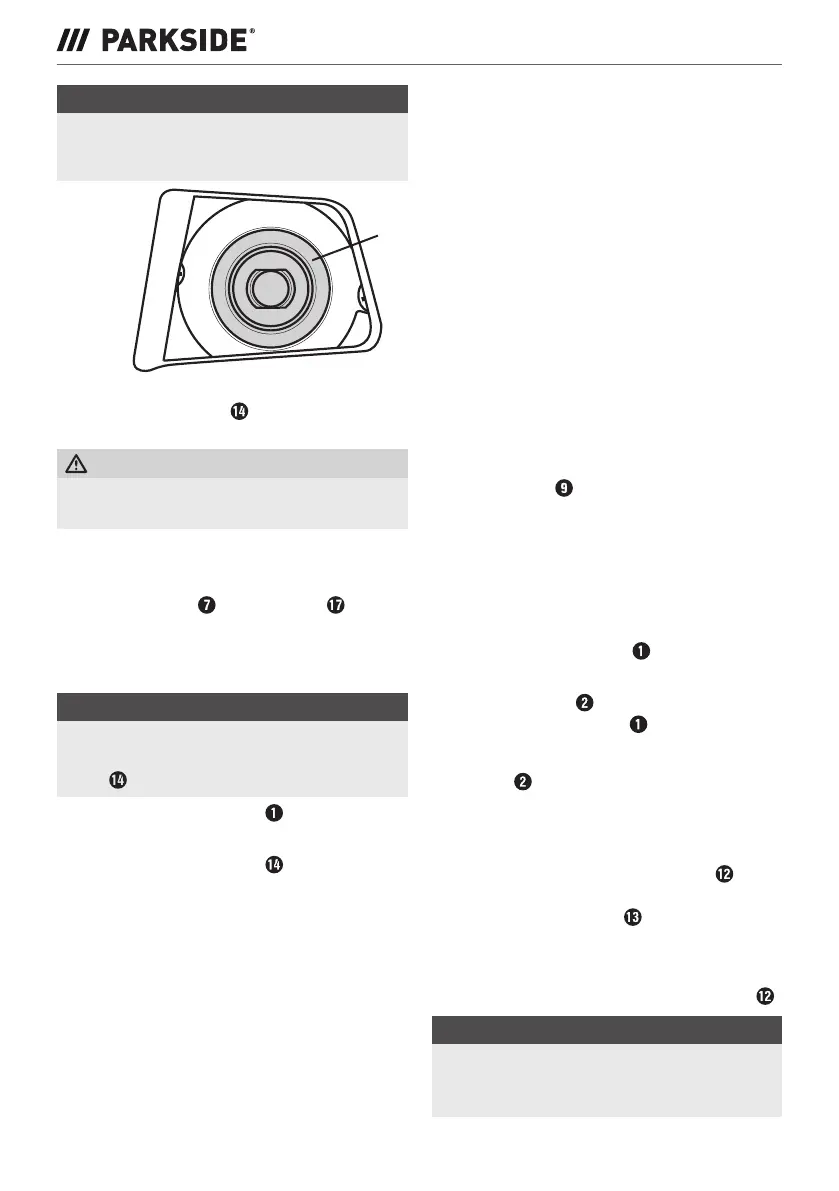

► Dbejte na to, aby příruba X, namontovaná již
ze závodu, při montáži a demontáži zůstala
namontovaná (viz obr. A).
X
Obr. A
6. Montáž pilového listu
proveďte přiměřeně
vopačném pořadí podle popisu.
VÝSTRAHA!
► Směr otáčení pilového kotouče a stroje se
musí shodovat.
Připojení odsávání třísek
♦ Nasuňte volitelně adaptér na výhoz třísek k
odsávání prachu na výhoz třísek .
♦ Připojte schválené odsávání prachu a třísek.
Kontrola funkce ochranného krytu
UPOZORNĚNÍ
► Umístěte dnovou desku pro tento postup
na okraj pevné podložky tak, aby se pilový
list
mohl snížit.
♦ Stiskněte blokovací tlačítko a snižte ruční
okružní pilu.
♦ Zkontrolujte, zda pilový list
klouže po
ochranném krytu a zda se automaticky přesune
zpět do výchozí polohy.
Nastavení roztahovacího klínu
(vizobr. E)
♦ Povolte všechny šrouby krytu g křížovým šrou-
bovákem.
♦ Pomocí šroubu roztahovacího klínu h nastavte
roztahovací klín tak, aby nebyla překročena
vzdálenost od ozubeného věnce pilového listu
5 mm. Kromě toho nesmí ozubený věnec přeč-
nívat 5 mm přes spodní hranu roztahovacího
klínu.
♦ Přístroj znovu sestavte v opačném pořadí.
Použití šroubové svorky
Aby se zabránilo převržení pily během řezů pod
úhlem, lze pilu upevnit pomocí šroubové svorky f
na obrobku.
♦ K tomu účelu nasuňte šroubovou svorku f na
pilovací desku
a obrobek. Fixujte šroubovou
svorku f pomocí svěráku zespodu.
Uvedení do provozu
Zapnutí/vypnutí
Zapnutí
♦ Posuňte blokovací tlačítko
nahoru a podržte
ho v této poloze.
♦ Stiskněte vypínač
. Po rozběhnutí stroje
můžete blokovací tlačítko opět pustit.
Vypnutí
♦ Vypínač
pusťte.
Nastavení hloubky řezu (hloubka
zanoření)
♦ Povolte šroub přestavení hloubky řezu
a posuňte doraz až do požadované hloubky
na stupnici hloubky řezu :
– bez vodicí lišty viz značku A.
– s vodicí lištou viz značku B.
♦ Utáhněte opět šroub přestavení hloubky řezu
.
UPOZORNĚNÍ
► Přizpůsobte hloubku řezu tloušťce obrobku.
Pod obrobkem by mělo být vidět méně než
celou výšku zubu.
