PTSS 1200 E2
FR
│
BE
│
37 ■
Régler le couteau diviseur (cf. fig. E)
♦ Desserrez toutes les vis du carterg avec un
tournevis cruciforme.
♦ À l'aide de la vis du couteau diviseurh, réglez
le couteau diviseur de sorte que l'espacement
par rapport à la couronne dentée de la lame
de scie ne dépasse pas 5mm. De plus, la cou-
ronne dentée ne doit pas dépasser de 5mm
au-dessus du bord inférieur du couteau diviseur.
♦ Remontez l'appareil dans l'ordre chronologique
inverse.
Utiliser le serre-joint
Afin d'éviter un basculement de la scie pendant les
coupes en onglet, vous pouvez fixer la scie à l'aide
du serre-jointf.
♦ Pour cela, glissez le serre-jointf au-dessus de
la table de sciage
et de la pièce à usiner.
Fixez le serre-jointf par le bas à l'aide de
l'étau.
Mise en service
Mise en marche/mise hors service
Mise en marche
♦ Poussez le verrouillage de sécurité
vers le
haut et maintenez-le dans cette position.
♦ Actionnez l'interrupteur MARCHE/ARRÊT
.
Dès que la machine a démarré, vous pouvez à
nouveau relâcher le verrouillage de sécurité .
Mise à l'arrêt
♦ Relâchez l'interrupteur MARCHE/ARRÊT
.
Réglage de la profondeur de coupe
(profondeur de plongée)
♦ Desserrez la vis de réglage de profondeur de
coupe et poussez la butée jusqu'à la profon-
deur de coupe souhaitée sur la graduation de
profondeur de coupe :
– sans rail de guidage voir marquage A.
– avec rail de guidage voir marquage B.
♦ Serrez à nouveau la vis du réglage de profon-
deur de coupe
.
REMARQUE
► Ajustez la profondeur de coupe à l'épaisseur
de la pièce à travailler. Il convient que moins
de la totalité d'une dent parmi toutes les dents
de la lame soit visible sous la pièce à travailler.
Régler l'angle de coupe
(angle d'onglet)
♦ Desserrez les deux molettes de réglage de
l'angle de coupe .
♦ Pivotez le moteur dans l'angle de coupe souhaité.
♦ Resserrez les molettes de réglage de l'angle de
coupe
à fond.
REMARQUE
► Si l'angle de coupe s'est déréglé pour 0° ou
45°, vous pouvez le réajuster avec les vis de
réglage de précision
et
8a
. Vous pouvez
ainsi ajuster avec précision le jeu de guidage
de la table de sciage sur le rail de guidage
. Réglez les vis de réglage de précision et
8a
à l'aide de la clé Allen (petite) de sorte
que le jeu de guidage soit réduit au minimum.

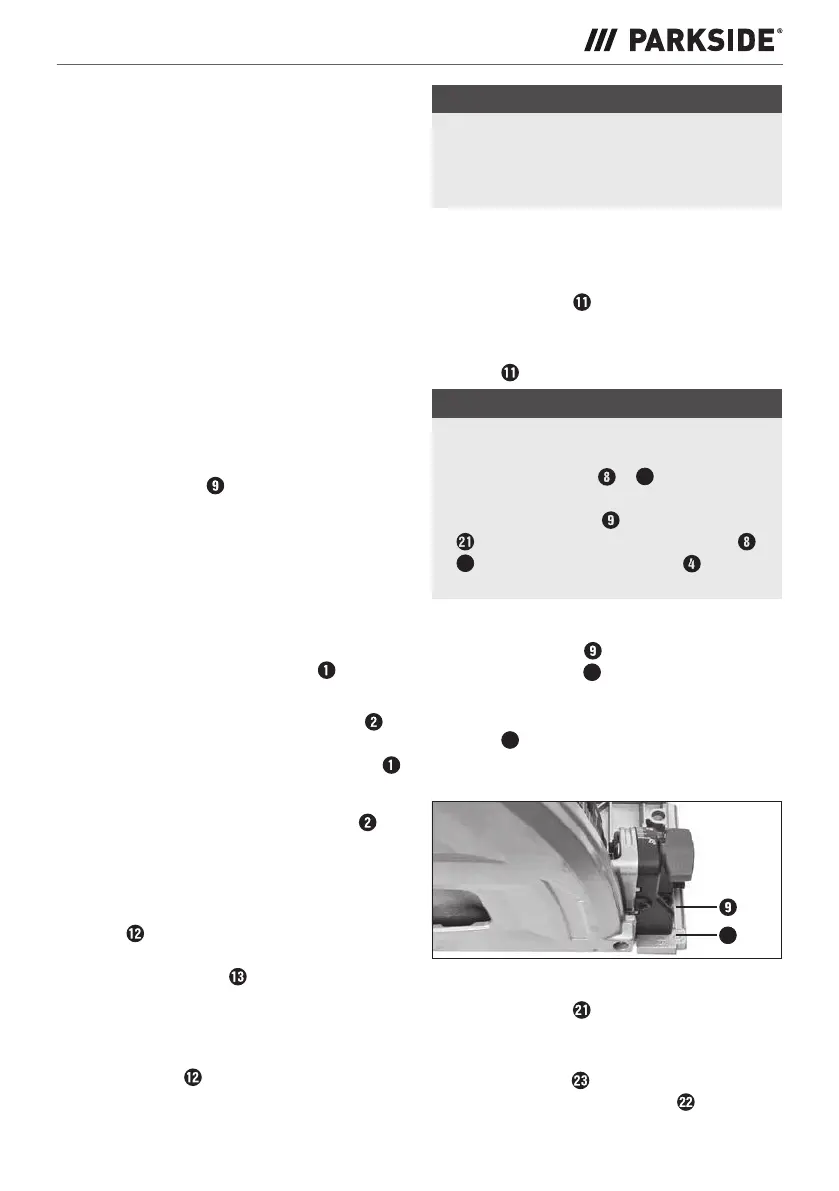

Respecter la ligne de coupe
♦ La table de sciage indique les marquages
de ligne de coupe
9a
de 0°/45°.
♦ Alignez l'appareil conformément à l'angle de
coupe réglé sur les marquages de ligne de
coupe
9a
de 0°/45°.
♦ Les surfaces en biais sont ici les marquages de
coupe.
9a
Raccorder les rails de guidage
Les rails de guidage permettent de réaliser des
coupes droites.
♦ Pour relier deux rails de guidage, poussez l'élé-
ment de jonction dans la rainure des rails de
guidage. Serrez les vis sans tête
avec la clé
Allen jointe.
