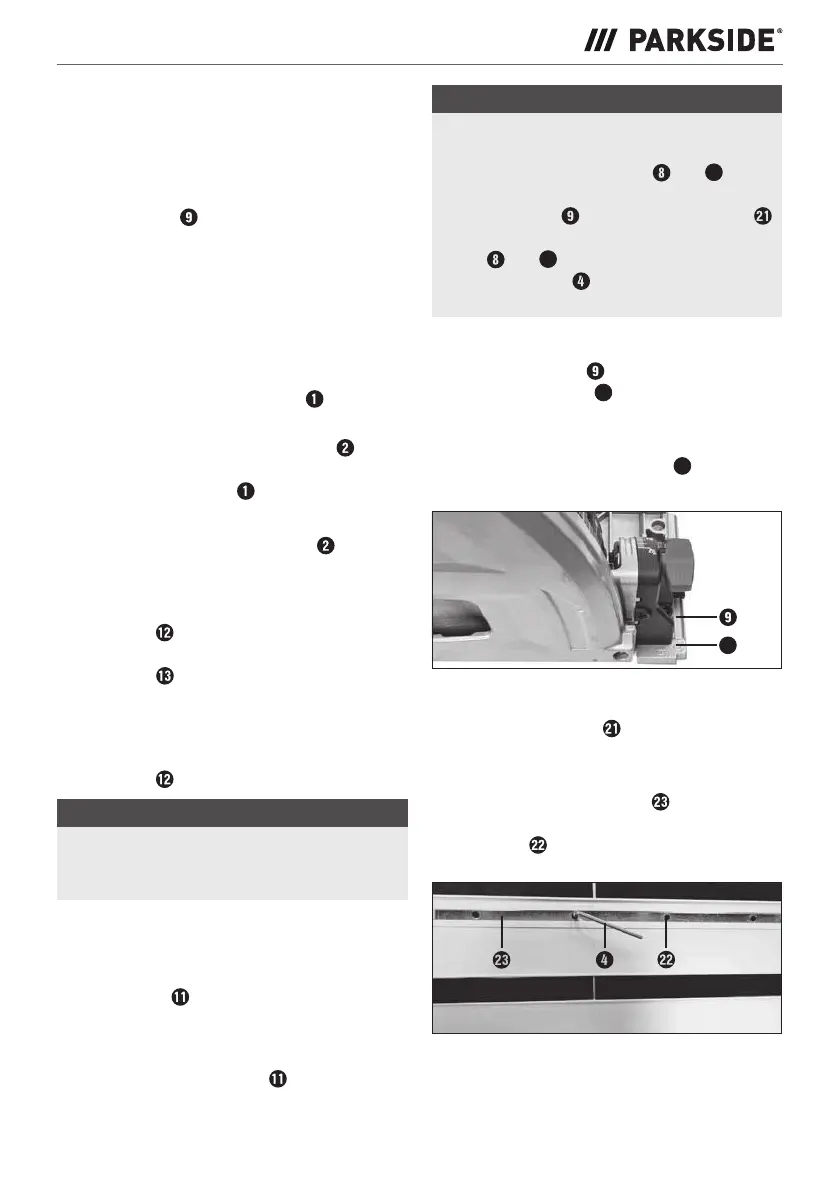

PTSS 1200 E2
DE
│
AT
│
CH
│
23 ■
Schraubzwinge benutzen
Um ein Umkippen der Säge während Gehrungs-
schnitten zu verhindern können die Säge mithilfe
der Schraubzwinge f am Werkstück befestigen.
♦ Schieben Sie dazu die Schraubzwinge f über
den Sägetisch
und das Werkstück. Fixieren
die Schraubzwinge f mithilfe des Schraub-
stocks von unten.
Inbetriebnahme
Ein-/Ausschalten
Einschalten
♦ Betätigen Sie die Einschaltsperre
und halten
diese in Position.
♦ Betätigen Sie den EIN-/AUS-Schalter .
Nachdem die Maschine angelaufen ist, können
Sie die Einschaltsperre wieder loslassen.
Ausschalten
♦ Lassen Sie den EIN-/AUS-Schalter
los.
Schnitt-Tiefe einstellen (Tauchtiefe)
♦ Lösen Sie die Schraube der Schnitttiefen-
verstellung
und schieben Sie den Anschlag
bis zur gewünschten Schnitttiefe an der Schnitt-
tiefenskala :
– ohne Führungsschiene siehe Markierung A.
– mit Führungsschiene siehe Markierung B.
♦ Ziehen Sie die Schraube der Schnitttiefen-
verstellung
wieder fest.
HINWEIS
► Passen Sie die Schnitttiefe an die Dicke des
Werkstücks an. Es sollte weniger als eine volle
Zahnhöhe unter dem Werkstück sichtbar sein.
Schnitt-Winkel einstellen
(Gehrungswinkel)
♦ Lösen Sie die beiden Einstellräder für den
Schnittwinkel .
♦ Schwenken Sie den Motor in den gewünschten
Schnittwinkel.
♦ Ziehen Sie die Einstellräder
wieder fest.
HINWEIS
► Sollte sich die Schnittwinkeleinstellung für
0° bzw. 45° verstellt haben, können Sie diese
mit den Feinjustierschrauben
und
8a
wieder
nachjustieren. So können Sie das Führungspiel
des Sägetischs
auf der Führungsschiene
feinjustieren. Stellen Sie die Feinjustierschrau-
ben
und
8a
mithilfe des Innensechskant-
schlüssels (klein)
so ein, dass das Führungs-
spiel auf ein Minimum reduziert wird.
Schnittlinie beachten
♦ Auf dem Sägetisch sind 0°/45 °Schnitt-
linien-Markierungen
9a
eingeprägt.
♦ Richten Sie das Gerät entsprechend des ein-
gestellten Schnittwinkels an der 0° bzw.
45° Schnittlinien-Markierungen
9a
aus.
♦ Bezugspunkte hierzu sind die Schrägflächen.
9a
Führungsschiene verbinden
Mit der Führungsschiene können Sie gerade
Schnitte durchführen.
♦ Um 2 Führungsschienen zu verbinden, schieben
Sie das Verbindungselement
in die Nut der
Führungsschienen. Ziehen Sie die Maden-
schrauben mit beigelegtem Innensechskant-
schlüssel fest.
