PPFSA 40-Li C2
DE
│
AT
│
CH
│
35 ■
Schaftrohre verbinden (Abb. A)
1) Lockern Sie die Flügelschraube 7 am oberen
Schaftrohr 6.
2) Drücken Sie den Arretiereungsstift und schieben
Sie das untere Schaftrohr 9 bis zum Anschlag
in das obere Schaftrohr 6.
3) Drehen Sie das untere Schaftrohr 9 so weit, bis
der Arretierungsstift 8 in die Öffnung am obe-
ren Schaftrohr 6 einrastet und herausragt.
4) Ziehen Sie die Flügelschraube 7 wieder fest
an.
HINWEIS
► Vergewissern Sie sich vor jeder Benutzung,
dass die Schaftrohre 6/9 fest miteinander
verbunden sind.
Demontage
1) Lösen Sie die Flügelschraube 7.
2) Drücken den Arretierungsstift 8 und ziehen Sie
gleichzeitig mit einer leichten Drehbewegung das
untere Schaftrohr 9 aus dem oberen heraus.
Fadenspule montieren/wechseln
(Abb. E/F)
HINWEIS
► Die Unterlegscheibe n, die Spannscheibe
b und die Mutter v werden für die Monta-
ge der Fadenspule d nicht benötigt und kön-
nen entfernt werden.
1) Stellen Sie sicher, dass der Motor ausgeschaltet
ist und entfernen Sie die Akkus.
2) Legen Sie das Gerät auf dem Boden, so dass es
einen sicheren Halt hat. Drehen Sie es so, dass
Sie bequem an der Unterseite der Schutzhaube
0 arbeiten können.
3) Blockieren Sie die Aufnahmespindel c, indem
Sie den Sechskantschlüssel s seitlich in die
Öffnung an der Basis der Aufnahmespindel c
einführen.
Der Sechskantschlüssel s liegt dann in der dafür
vorgesehenen Führung der Schutzhaube 0.
4) Schrauben Sie die Fadenspule d im Uhrzei-
gersinn von der Aufnahmespindel c ab.
5) Öffnen Sie die Spulenkapsel B, indem Sie den
Klickverschluss M an beiden Seiten der Spulenkap-
sel B fest nach innen drücken. Nehmen Sie den
Deckel m der Spulenkapsel B ab (siehe Abb. F).
6) Fädeln Sie die beiden Fadenenden der neuen
Spule N in den jeweiligen Fadenausgang V ein.
7) Legen Sie die Spule N in die Spulenkapsel B
und schließen Sie den Deckel m, indem Sie die
beiden Klickverschlüsse M einrasten lassen.
8) Schrauben Sie die Fadenspule d gegen den
Uhrzeigersinn auf die Aufnahmespindel c.
Entfernen Sie anschließend den Sechskant-
schlüssel s.
HINWEIS
► Wenn Sie die Fadenspule d erstmalig mon-
tieren, überspringen Sie die Schritte 5) bis 7).
Fadenspule aufwickeln
♦ Sie können statt einer neuen Spule N auch
einen 2,4 mm starken, 5 m langen Nylonfaden
im Fachhandel erwerben und diesen selbst auf
die Spule N aufwickeln.
HINWEIS
► Nutzen Sie beim manuellen Aufwickeln die
Nut C auf der Spule N, um den Nylonfa-
den einzuklemmen, damit er sich nicht selb-
ständig wieder abrollt.
♦ Sie können den Faden einfach bei geschlosse-
ner oder alternativ bei geöffneter Spulenkapsel
B einfädeln.
Bei geschlossener Spulenkapsel:

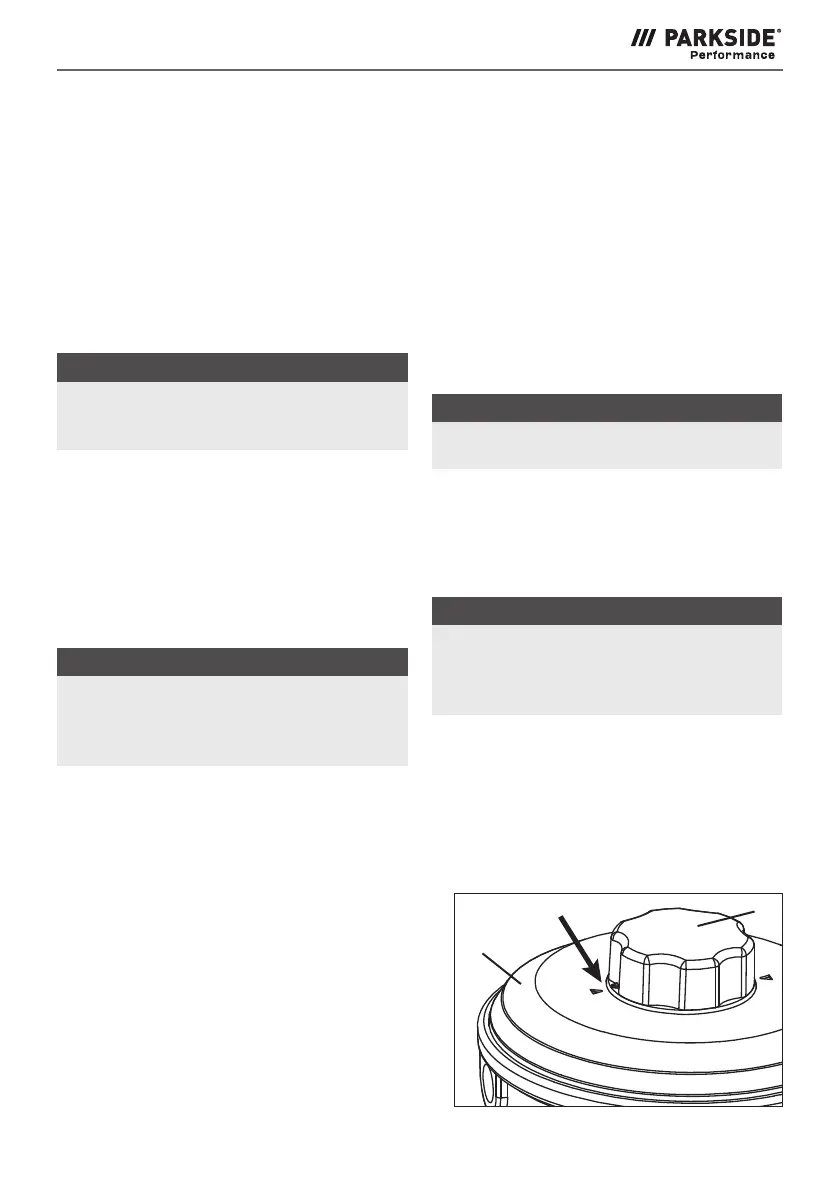

1) Achten Sie darauf, dass die beiden Pfeile auf dem
Deckel m und auf dem Drehknopf f der Faden-
spule d zueinander zeigen (siehe Abb. 1).
m
f
Abb. 1
