30 DE/AT/CH
Einsatzwerkzeugwechsel
o Mit der SDS-Plus-Werkzeugaufnahme []
können Sie das Einsatzwerkzeug einfach
und bequem ohne Verwendung zusätzlicher
Werkzeuge wechseln.
o Das SDS-Plus-Einsatzwerkzeug ist system-
bedingt frei beweglich. Dadurch entsteht beim
Leerlauf eine Rundlaufabweichung. Dies hat
keine Auswirkungen auf die Genauigkeit des
Bohrlochs, da sich der Bohrer beim Bohren
selbst zentriert.
o Die Staubschutzkappe [] verhindert
weitgehend das Eindringen von Bohrstaub
in die Werkzeugaufnahme während des
Betriebes. Achten Sie beim Einsetzen
des Einsatzwerkzeuges darauf, dass die
Staubschutzkappe nicht beschädigt wird.
HINWEIS
u Eine beschädigte Staubschutzkappe [] ist
sofort zu ersetzen. Wenden Sie sich an eine
Kundendienstwerkstatt.
SDS‑Werkzeug einsetzen
1. Fetten Sie vor dem Einsetzen des Einsatz-
werkzeugs die SDS-Plus-Werkzeug-
aufnahme [] leicht mit dem Fett für
Bohrfutter[] ein.
2. Setzen Sie das Einsatzwerkzeug drehend in
die SDS-Plus-Werkzeug aufnahme [] ein, bis
es hörbar einrastet.
3. Überprüfen Sie durch Ziehen des Einsatz-
werkzeugs die einwandfreie Verriegelung.
Das Einsatzwerkzeug hat systembedingt ein
radiales Spiel.
SDS‑Werkzeug entnehmen
o Ziehen Sie die Verriegelungshülse []
nach hinten und entnehmen Sie das
Einsatzwerkzeug.
Betriebsart wählen
o Halten Sie die Entriegelungstaste[8] am
Moduswahlschalter[9] gedrückt. Drehen
Sie den Moduswahlschalter, sodass die
Pfeilmarkierung auf das entsprechende
Symbol zeigt.

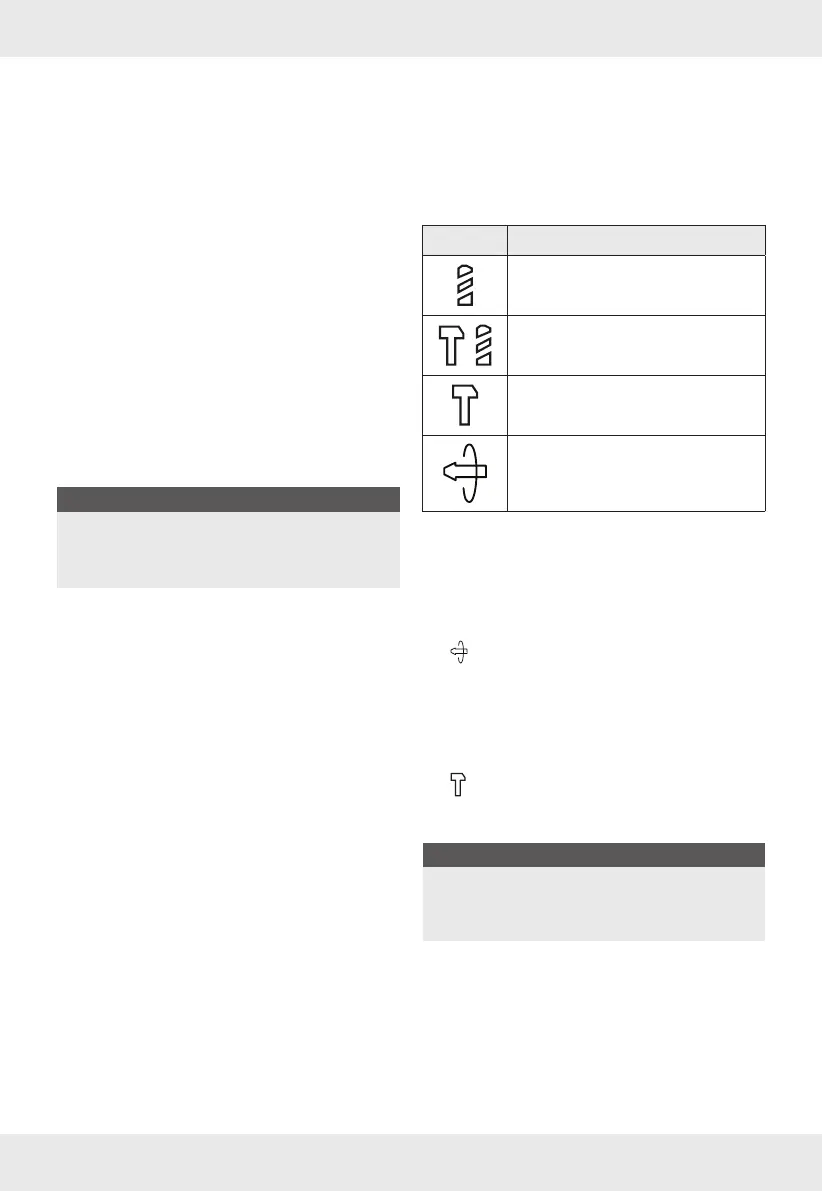

Symbol Betriebsart
Bohren
Hammer-Bohren
Meißeln
Meißelposition anpassen
Meißelposition anpassen
Um das Einsatzwerkzeug in die benötigte Position
zum Meißeln zu drehen, gehen Sie wie folgt vor:
1. Drehen Sie den Moduswahlschalter[9] auf
(Meißelposition anpassen).
2. Drehen Sie das Einsatzwerkzeug in der
SDS-Plus-Werkzeugaufnahme [] in die
benötigte Position.
3. Drehen Sie den Moduswahlschalter[9] auf
(Meißeln).
Drehrichtung einstellen
HINWEIS
u Betätigen Sie den Drehrichtungs-
umschalter [2] nur bei Stillstand des
Elektrowerkzeuges.
o Verwenden Sie den Drehrichtungs umschalter,
um die Drehrichtung des Elektrowerkzeugs zu
ändern. Bei gedrücktem Ein-/Ausschalter [3]
ist dies nicht möglich.
