10/06/2022 13 1006767, B21110_CN_rev2
指示器模块和指示标签
注意 ：
该指示标签经 UL 批准，适用于镀锌、不锈钢、ABS、聚碳酸酯和聚酯喷漆表面。由安装者来确认是否可将其张贴
于其他类型的表面。
系统电缆
1.
将带直角连接器的系统电缆的一端插入指示器模块背后。用力将其按进开孔中，直到您感觉锁紧为止。往回拉连接器，
以确认其锁紧到位。
2.
将系统电缆的锁定端插入标有 INDICATOR（指示器）的隔离模块端口。用于额外指示器（可选）的系统电缆可以插入
标有 AUX 的隔离模块端口。
在电气设备外壳内，系统电缆必须与传感器引线和其他电路分隔开来，最小间
距为 0.25 英寸（6 毫米）。
INDICATOR（指示器）端口可用的最大系统电缆长度为 30 英尺（9.1 米 ）。
AUX 端口可用的最大系统电缆长度为 500 英尺（152 米 ）。
如果系统电缆在包含隔离模块的外壳外部走线，则系统电缆必须安装在导管中。
当系统电缆安装在导管中时，应将其视为数据电缆，并且不可与电源导线使用
同一导管。

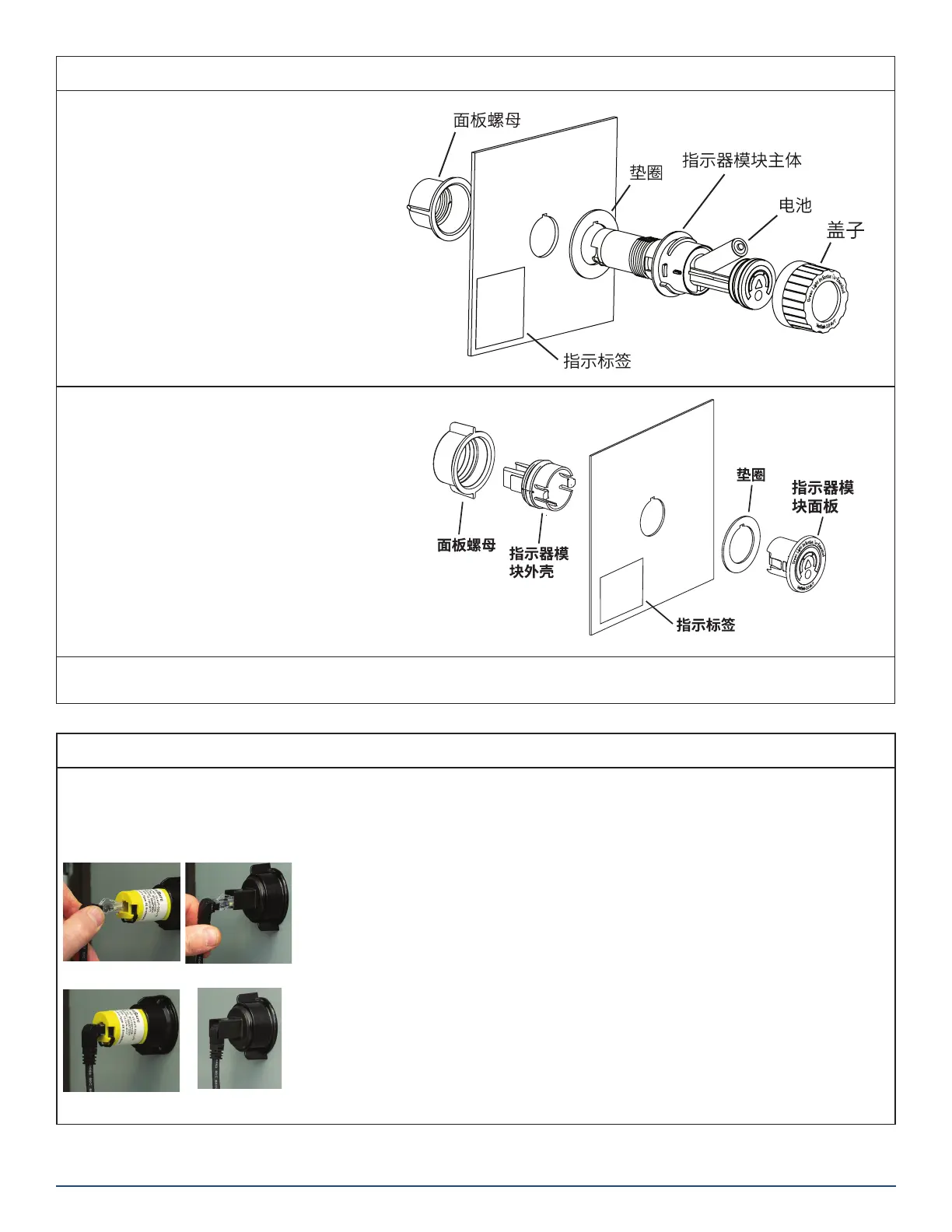

电池供电 无电池
电池供电指示器模块
1.
拧紧面板螺母，直至螺母和垫圈完全接触
到外壳表面为止。然后，再额外拧 1/4 圈。
2.
将电池安装到电池托盘上。正极端子应面
向操作人员。确保电池已完全固定，然后
继续。参阅“更换电池”部分，了解详细
信息。
3.
在外壳外部的指示器模块附近贴上指示标
签。标记标签，以注明 AVT 在电路上的
安装位置。
4.
如果不使用英语，请张贴相应语言的盖子
标签。
无电池指示器模块
1.
拧紧面板螺母，直至螺母和垫圈完全接触
到外壳表面为止。然后，再额外拧 1/4 圈。
2.
在外壳外部的指示器模块附近贴上指示标
签。标记标签，以注明 AVT 在电路上的
安装位置。
3.
如果不使用英语，请张贴相应语言的盖子
标签。
