INSTALLATION INSTRUCTIONS
For Technical Support: www.panduit.com/resources/install_maintain.asp
V00029NY
Page 5 of 11

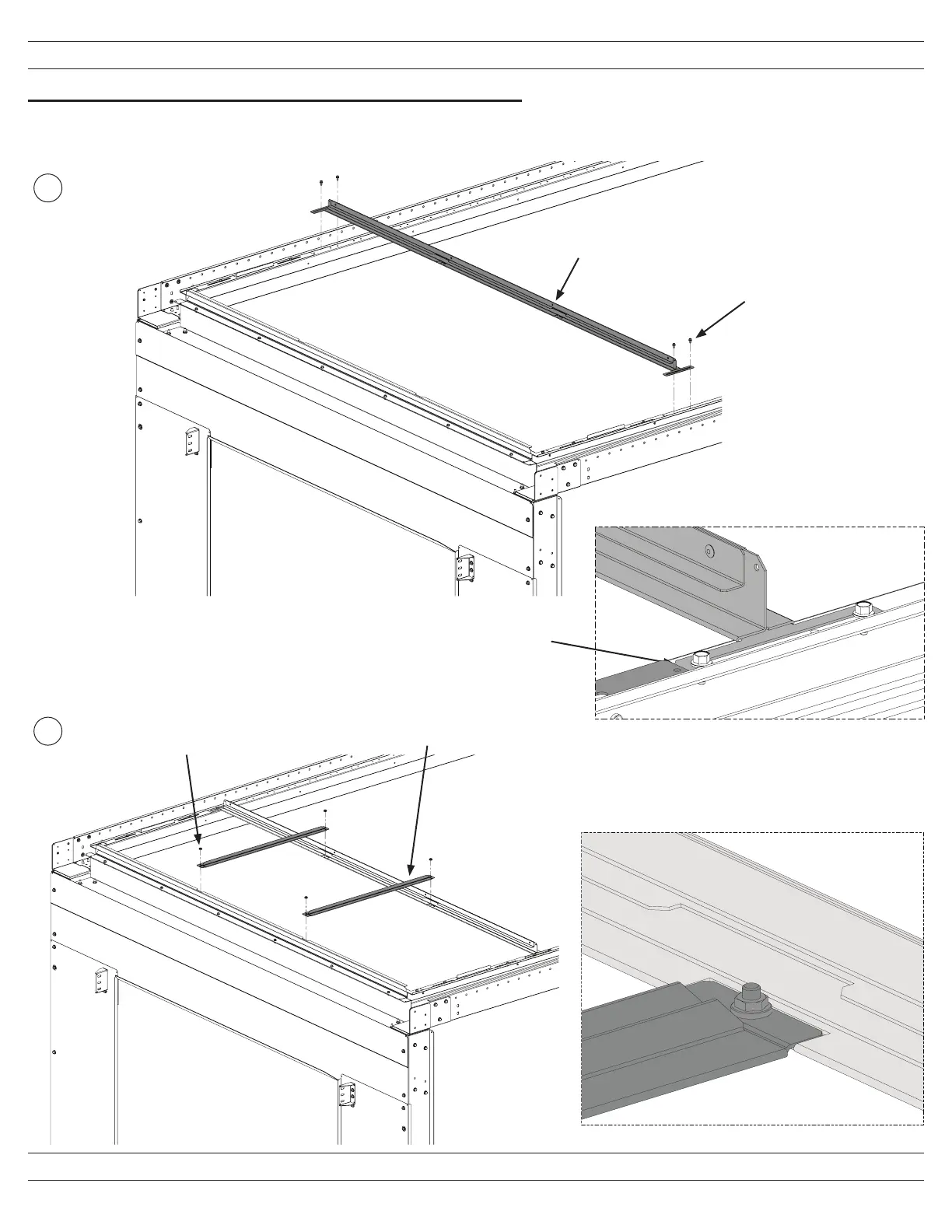

Installation of the Aisle Beam and Cross Beams
• Install each Aisle Beam together with two Cross Beams butting Aisle Beam up to the Progression Plates.
• Install the Cross Beams ensuring that they nest into the Aisle Beam pockets as shown.
1
2
M5x0.8 x 10mm
Hex Head Screw
2 places per side
Butt the Aisle Beam up against
the Progression Plates
before tightening screws.
Aisle Beam
Cross Beams should nest into
pocket on the Aisle Beam
Cross Beam
2 places
M5x0.8
Hex Nut
4 places
