For Technical Support: www.panduit.com
INSTALLATION INSTRUCTIONS
© Panduit Corp. 2025
V00029MX_08
Page 12 of 16
Waterfall Installation for PATCHRUNNER
TM
2 Vertical Managers and Open Racks (Cont.)

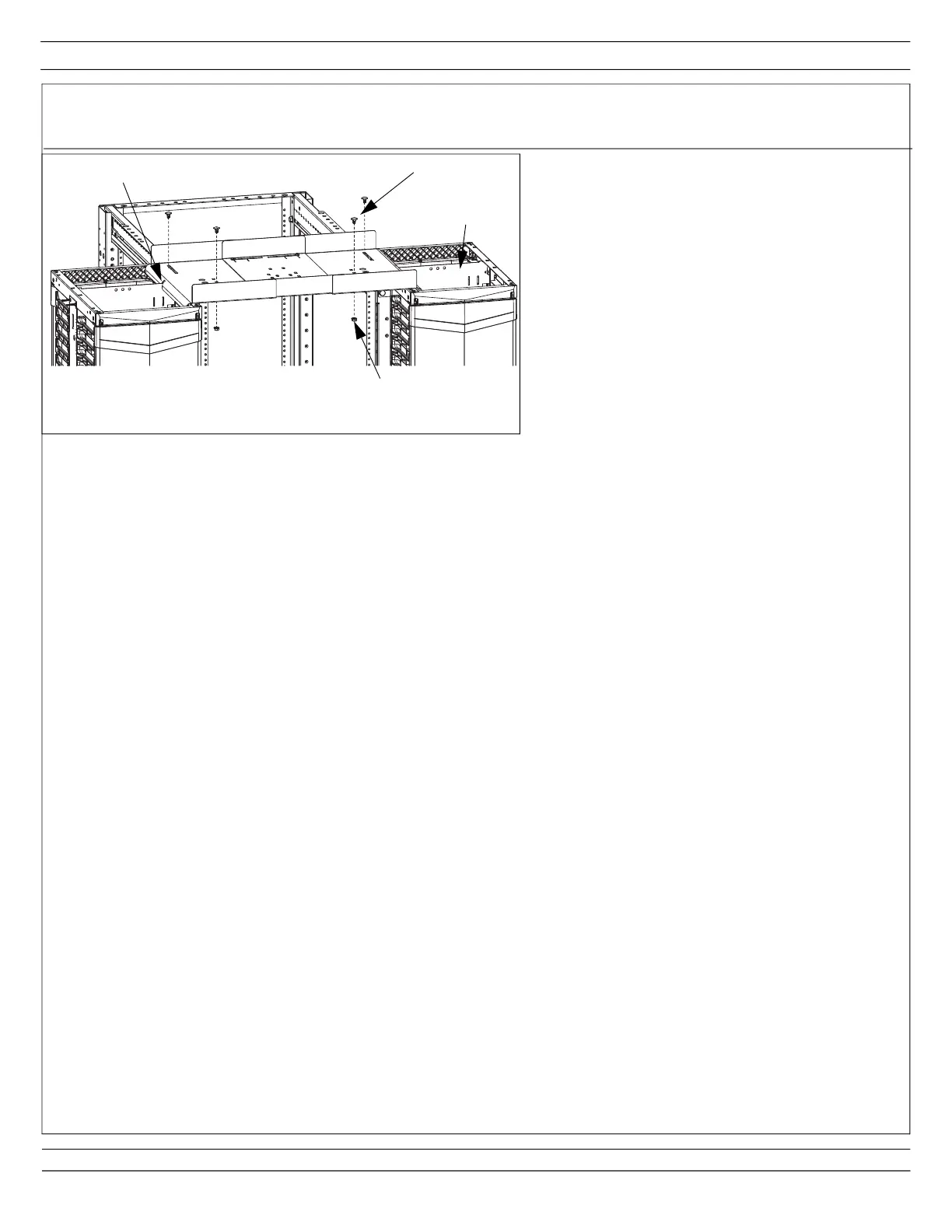

For R4P & AR4P: OUTSIDE MARKERS
1) Align waterfall slots around the backbone
part of the manager as shown.
2) Align holes in waterfall with holes in rack.
3) Fasten components together using (2)
M6 x 12mm screws & (2) M6 serrated nuts.
Waterfall slots
(2) M6 x 12mm
Screws
Backbone
(2) M6 serrated
nuts
