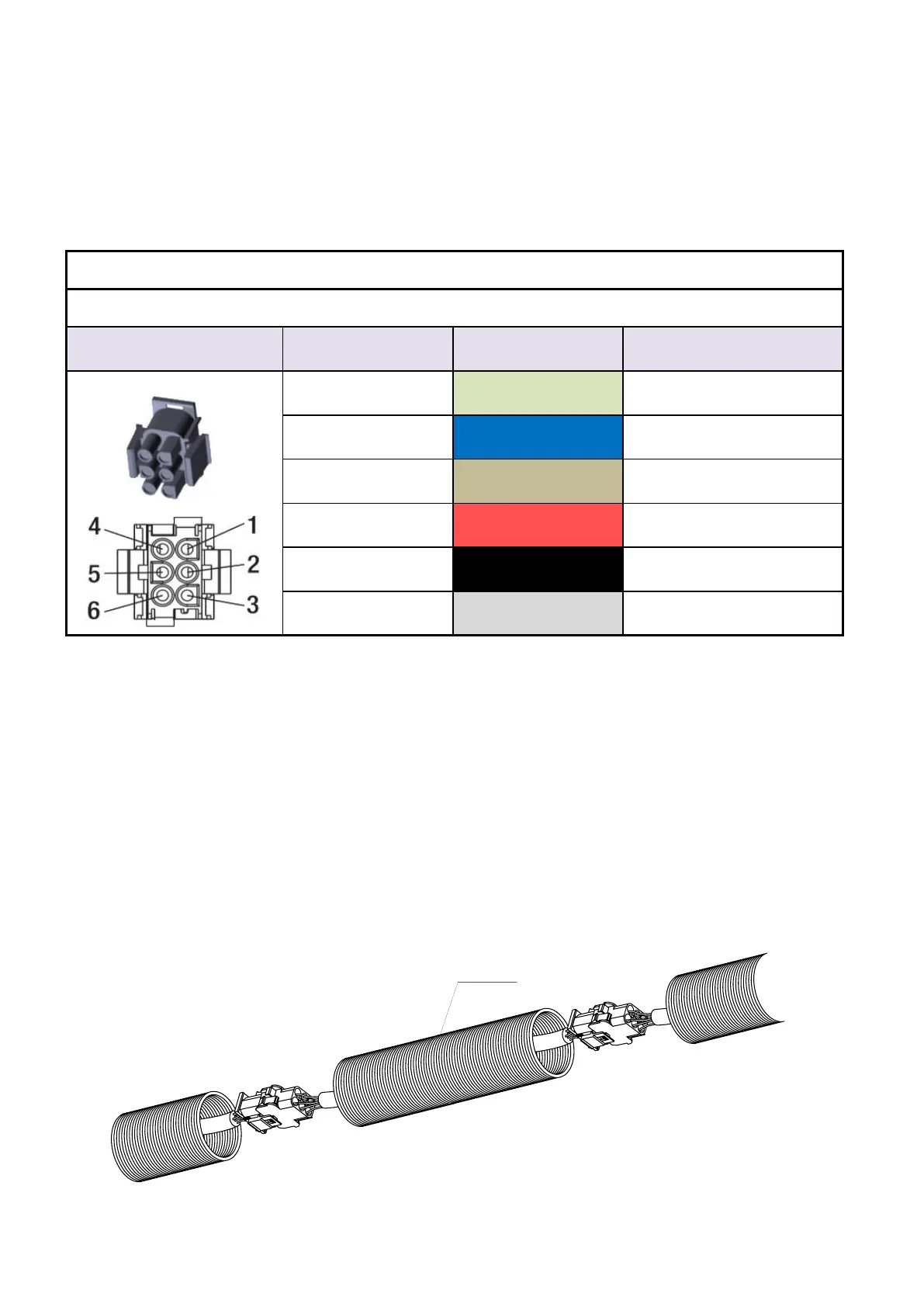

Macho / Male 6 pins
Nº PIN
CONNECTOR
COLOR CABLE
WIRE COLOR
DESCRIPCIÓN
DESCRIPTION
1
Amarillo/verde
Yellow/green
Tierra
Ground
2
Azul
Blue
Neutro / Neutral / 220vAC
3
Marrón
Brown
Fase / Phase / 220vAC
4
Rojo
Red
Malla / Mesh
5
Negro
Black
Control PWM / (-) 0-10vDC
6
Gris
Grey
Control PWM / (+) 0-10vDC
Male to male extension wire 6/12/18m
Cable alargo macho a macho 6/12/18m
EN
–
WIRING DIAGRAM:
FR
–
SCHÉMA CONNEXIONS:
PT
–
ESQUEMA DE LIGAÇÕES:
ES
–
ESQUEMA CONEXIONES:
INSTALACIÓN / INSTALAÇÃO / INSTALLATION / INSTALLATION
Ø
40
OPTIONNELLE / OPTIONAL PROTECTION
PROTECCIÓN OPCIONAL / PROTEÇÃO OPCIONAL / PROTECTION
44
