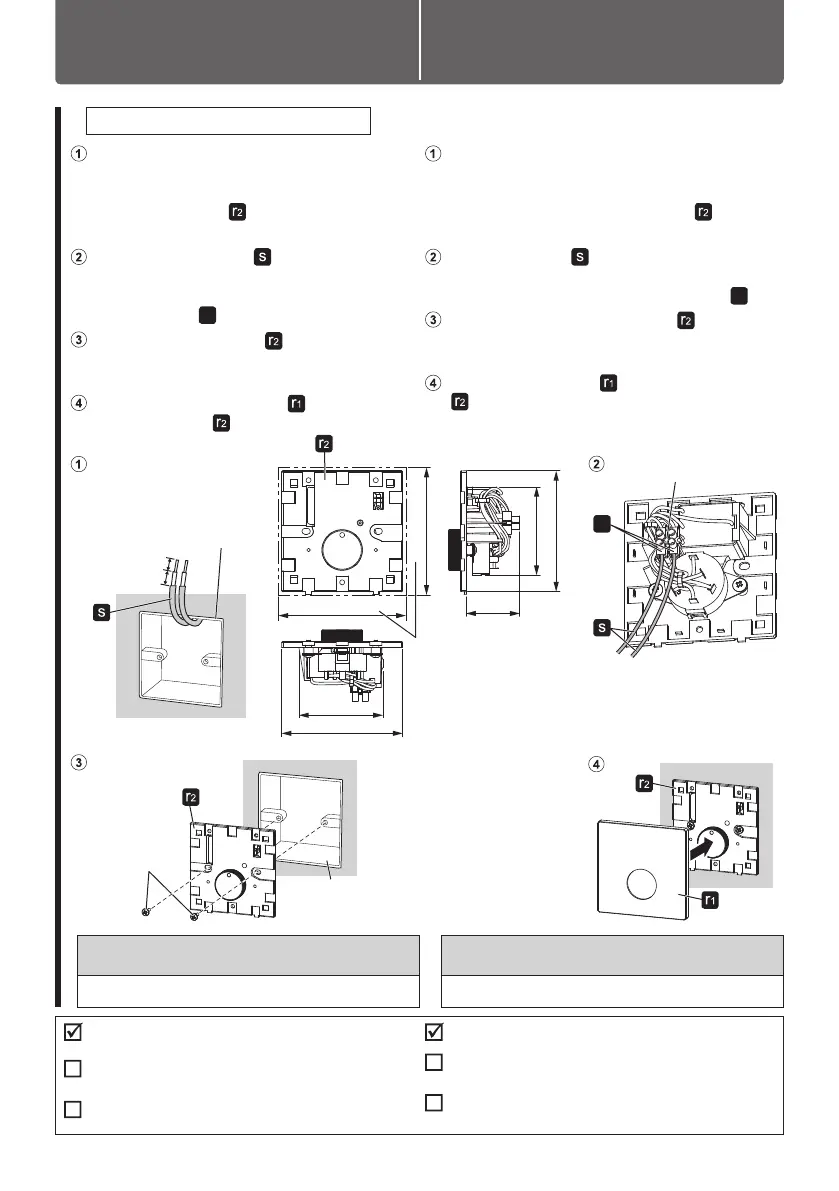

How to install Cách lắp đặt
Wood Screw and Wall Plug is not supplied.
CHÚ ÝATTENTION
Vít Gỗ và Vít Gắn Tường không được cung cấp.
All wires are connected correctly by a
competent person.
The Live Wire must be fully insert, and the
2 pin terminal screw is firmly tightened.
Check point after installation
Tất cả dây điện được nối đúng cách bởi
người có chuyên môn.
Dây Nóng phải được lắp đầy đủ và 2 vít chốt
nối được siết chặt.
Kiểm tra sau khi lắp đặt
For embedded wall mounting
Embed and fix a switch box in the wall.
※Use a switch box of the right size for the
product. Refer to the dimensions of the
Regulator Cover . (Recommended size:
79 x 79 mm x Depth:50 mm)
Switch box
(Not supplied)
/Hộp công tắc điện
(Không được cung
cấp kèm theo)
Terminal / chốt nối
Dimensions with
Regulator Panel
/Kích thước với
bảng điều chỉnh
(105 mm)
45 mm
(105 mm)
76 mm
100 mm
76 mm
100 mm
Switch box
/Hộp công tắc điện
Screw / Vít
Connect the Live Wire with the regulator
2 pin terminal and tighten the terminal
screws. Please ensure Live Wire is fully
inserted to the .
Fix the Regulator Cover to the switch box
with screws. (Use commercially-available
screws suitable for the switch box.)
Attach the Regulator Panel to the
Regulator Cover .
Đóng và cố định hộp công tắc điện vào tường.
※Sử dụng hộp công tắc điện có kích cỡ phù
hợp đối với sản phẩm. Vui lòng xem kích
thước ngoài của Nắp điều chỉnh . (Kích
thước khuyến nghị: 79 x 79 mm x Sâu:50 mm)
Kết nối Dây Điện với 2 chốt nối của hộp số
và siết các vít chốt nối. Vui lòng đảm Nối Dây
Điện trực tiếp được cắm hoàn toàn vào .
Dùng vít cố định Nắp điều chỉnh vào hộp
công tắc điện. (Sử vít phù hợp với hộp công tắc
điện có bán trên thị trường.)
Gắn Bảng điều chỉnh vào Nắp điều chỉnh
.
r4
r4
r4
6 mm
15 mm
18
