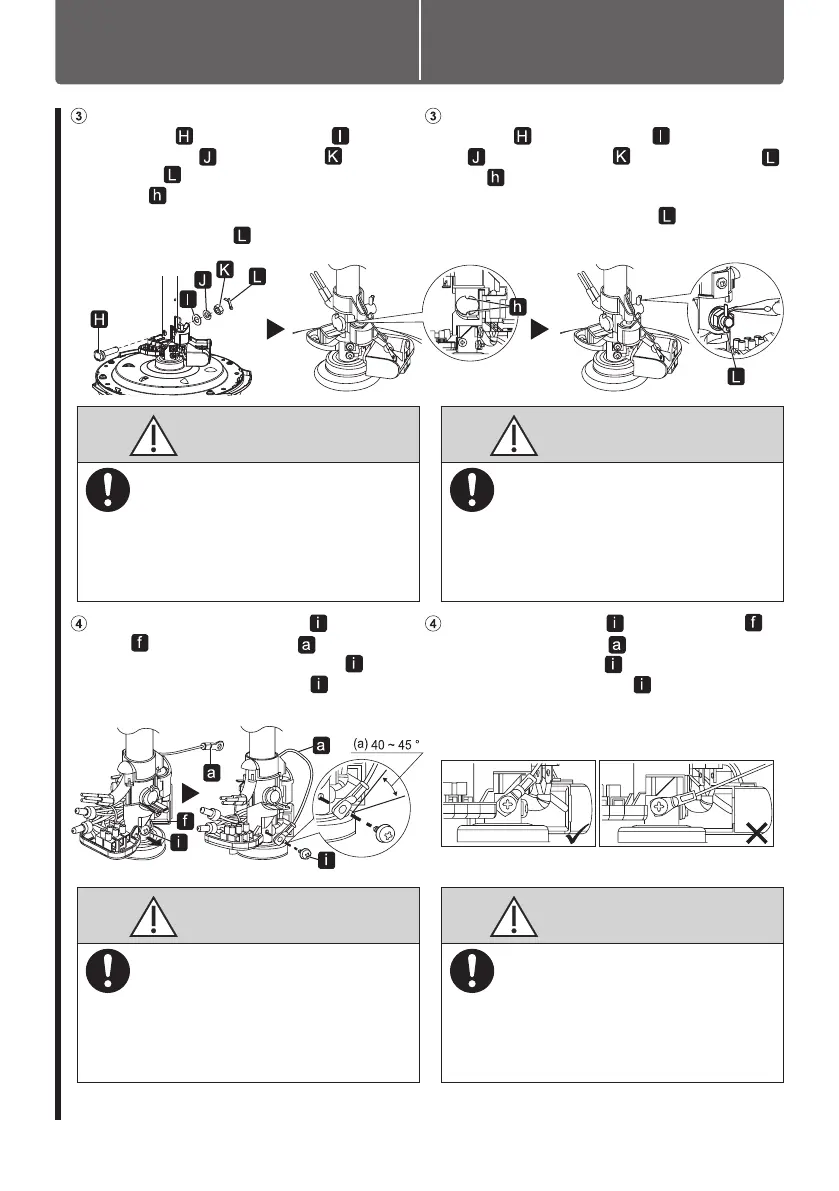

Fix the Pipe and the Motor Assembly with the
Ellipse Bolt , the P-R Washers , the
Spring Washer , the Hexa Nut and the
Cotter Pin .
The Slit of the Ellipse Bolt should be at top
and bottom.
Bend the Cotter Pin at last as shown.
How to install Cách lắp đặt
Remove the Safety Wire Screw at the Motor
Shaft . Fix the Safety Wire firmly to the
Motor Shaft with Safety Wire Screw .
Tighten the Safety Wire Screw .
Cố định Ống Trụ và Bộ Động Cơ bằng Bu-lông
Hình Êlip , Vòng Đệm P-R , Vòng Đệm Lò
Xo , Đai Ốc Lục Giác và Chốt Hãm Nêm .
Rãnh của Bu-lông Hình Êlip cần ở phía trên
cùng và dưới cùng.
Cuối cùng, bẻ gập Chốt Khóa xuống như
hình vẽ.
WARNING
Ensure that the Pipe is fully tightened
to the Motor Shaft. (Bolt tightening
torque is 800-1200 N•cm). And the
Cotter Pin must be inserted into the
Ellipse Bolt hole and bent.
Can cause injury if the Ceiling Fan drops.
CẢNH BÁO
Đảm bảo Ống Trụ được bắt chặt vào
Trục Động Cơ. (Mô- men siết bu lông
bằng 800-1200 N•cm). Và phải nhét
Chốt Hãm Nêm vào lỗ Bu-lông Hình
Êlip và bẻ gập xuống.
Có thể gây chấn thương nếu Quạt
Trần bị rơi.
WARNING
The Safety Wire must be fixed
correctly and connected at all times.
Can cause injury if the Ceiling Fan drops.
Ensure that the angle (a) keeps 40-45
degree and the Safety Wire does not
touch the motor surface.
CẢNH BÁO
Dây An Toàn phải được gắn chặt
đúng cách và phải luôn được nối.
Có thể gây chấn thương nếu Quạt
Trần bị rơi.
Đảm bảo rằng góc (a) giữ ở mức
40-45 độ và Dây An Toàn không chạm
vào bề mặt động cơ.
Tháo Vít Dây An Toàn ở Trục Động Cơ .
Lắp chặt Dây An Toàn với Trục Động Cơ
bằng Vít Dây An Toàn .
Vặn chặt Vít Dây An Toàn .
How to install Cách lắp đặt
How to installCách lắp đặt
Connect the Power Cord to the 3 pin
Terminal .
Nối Dây Nguồn với 3 Chốt Nối .
Blue (Neutral) / Xanh dương (Trung tính)
Brown (Live) / Nâu (Dây nóng)
Green•Yellow (Earth) /
Xanh lá•Vàng (Nối đất)
Blue (Neutral) / Xanh dương (Trung tính)
Brown (Live) / Nâu (Dây nóng)
Green•Yellow (Earth) /
Xanh lá•Vàng (Nối đất)
WARNING
Make sure all the terminals are
connected correctly by a competent
person to avoid electrical hazards.
Make sure all the wires must be
fully insert and the 3 pin terminal
screw is firmly tightened.
Can cause fire, electrical shock.
CẢNH BÁO
Đảm bảo tất cả các cổng chốt nối được
nối đúng cách bởi người có chuyên
môn để tránh các sự cố về điện.
Đảm bảo rằng tất cả dây phải được
lắp đầy đủ và 3 vít chốt nối được siết chặt.
Có thể gây cháy, điện giật.
Switch Lever press the Switch.
The Ellipse Bolt, the P-R Washers, the
Spring Washer and the Hexa Nut are firmly
tightened, and the Cotter Pin is inserted and
bent for safety.
All wires are connected correctly by a
competent person.
Tất cả dây điện được nối đúng cách bởi
người có chuyên môn.
The Safety Wire Screw is firmly tightened.
Check point after installation
Cần Công Tắc đè lên Công Tắc.
Vít Dây An Toàn được siết chặt.
Bu-lông Hình Êlip, Vòng Đệm P-R, Vòng Đệm
Lò Xo và Đai Ốc Lục Giác được vặn chặt và
Chốt Hãm Nêm được nhét vào và được bẻ
gập xuống để đảm bảo an toàn.
Kiểm tra sau khi lắp đặt
Fix the Pipe and the Motor Assembly with the
Ellipse Bolt , the P-R Washers , the
Spring Washer , the Hexa Nut and the
Cotter Pin .
The Slit of the Ellipse Bolt should be at top
and bottom.
Bend the Cotter Pin at last as shown.
