3.3 Produktabmessungen

3.3.1 Wichtiger Hinweis vor der Installation

Vergewissern Sie sich, dass Sie sich für eine Wärme-

pumpe entschieden haben, die zu Ihrer bestehen-

den Heizungsanlage und Ihren Stromanlagen passt.

Das Produkt muss auch dem Nennwasserdurchfluss,

der Hubhöhe und der Größe der Anlage entspre-

chen. Tank nur mit sauberem Wasser verwenden. Bei

schlechter Wasserqualität kann der Tank beschädigt

werden. Es besteht außerdem die Gefahr von Korro-

sion und Verstopfung, wenn nicht auf die Wasser-

qualität geachtet wird. Die Wasserqualität darf diese

Werte nicht überschreiten:

Chloridgehalt < 100 mg/l

Trockenrückstand < 200 mg/l

pH-Wert > 6,0 / < 9,5

Übersteigt die Wasserqualität die oben genannten

Parameter, kann eine Opferanode in den verstöpsel-

ten G3/4"-Innenanschluss im Warmwasserspeicher

eingebaut werden. Diese Anode muss den örtlichen

Vorschriften entsprechen und von einem autorisier-

ten Installateur montiert werden, bevor das System

mit Wasser gefüllt wird. Bei der Installation der Op-

feranode darf die Wasserqualität diese Werte nicht

überschreiten:

Chloridgehalt < 250 mg/l

Trockenrückstand < 500 mg/l

pH-Wert > 6,0 / < 9,5

A

E

BC

D

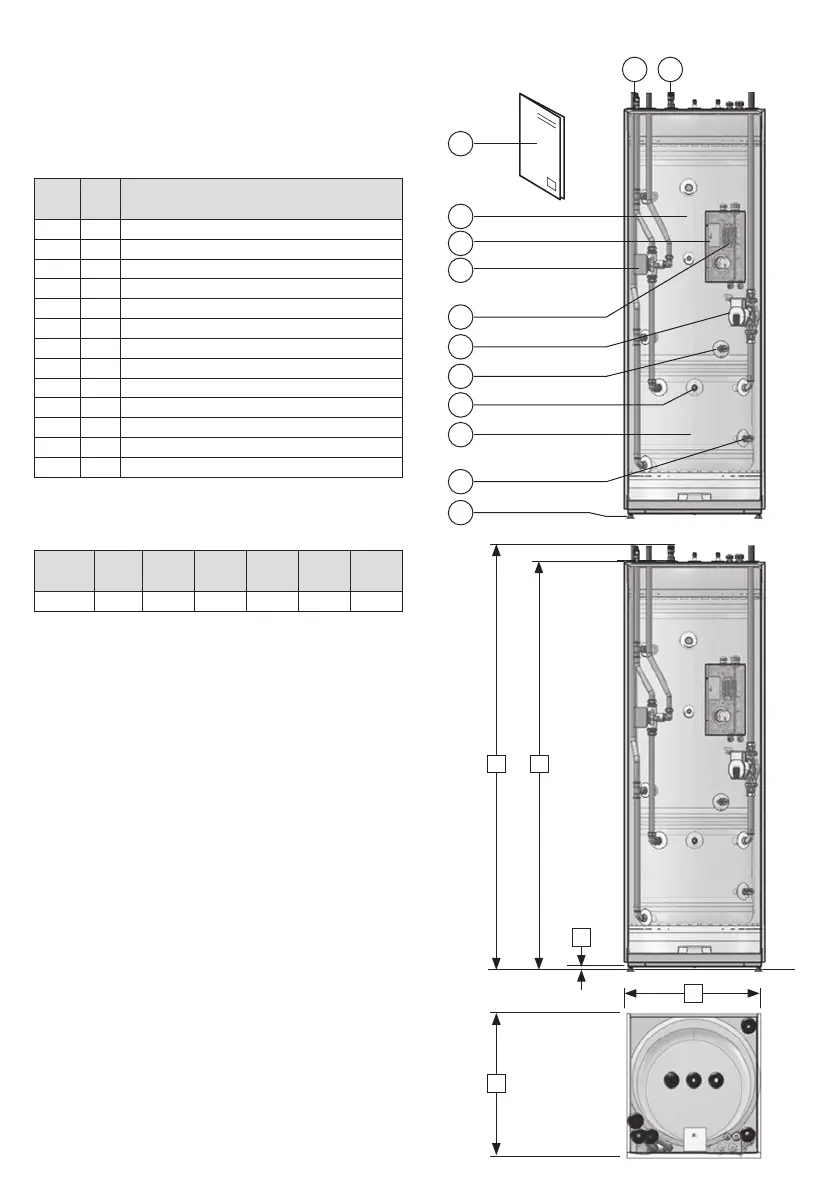

Produkt A B C D E F

NDS 17-37 1751 1853 646 599

Toleranz +/- 5 mm (nicht Maß A)

3. INSTALLATIONSANLEITUNG

3.1 Produkte, die unter diese Anleitung

fallen 80341990 PAW-TD23B6E5

3.2 Im Lieferumfang enthalten

Ref.-

Nr.

St. Beschreibung

1 1 Entlüftungsventil für Warmwasserspeicher

2 1 Temperatur- und Druckventil (T&D)

3 1 Installationsanleitung (dieses Dokument)

4 1

Warmwasserspeicher, 230L, max. Druck 10,0 bar

5 1 Schaltkasten

6 1 3-Wege-Ventil

7 1 Klemmenblock

8 1 Umwälzpumpe

9 1 Abflussventil für Warmwasserspeicher

10 1 Entlüftungsventil für Pufferspeicher

11 1 Pufferspeicher, 60L, max. Druck 3,0 bar

12 1 Abflussventil für Pufferspeicher

13 4 Verstellbare Füße

Alle Abmessungen in mm.

3

6

5

4

1 2

7

8

12

9

11

10

13
