3.6.3 Monteringsanvisninger

ADVARSEL

Produktet skal fyldes med vand, før strømmen tilsluttes.

Alle faste elektriske installationer skal monteres af en autoriseret elektriker. De relevante

standarder og forskrifter skal følges.

Netkablet skal kunne modstå 90 °C. Der skal monteres et ekspansionselement.

FORSIGTIG

For at kunne udføre service på produktet skal der skal være en afstand på 120 cm foran dæks-

let/50 cm foroven.

I tilfælde af beskadigelse af netkablet skal det udskiftes med et passende netkabel fra

producenten.

3.6 Elektrisk installation

Faste elektriske installationer skal bruges til in-

stallationen. Alle faste elektriske installationer skal

monteres af en autoriseret elektriker. De relevante

standarder og forskrifter skal følges.

Ledninger: Forbind de tilsvarende ledninger fra hy-

droboksen i elektronikboksen inde i beholderenhe-

den iht. pkt. 3.6.4. OLP til forvarmer ved varmepum-

pen skal være krydsforbundet.

3.6.1 Ekstra dyppevarmertermostat

Dyppevarmeren er designet som en ekstra reserve-

varmekilde. Strømmen til dyppevarmeren må ikke

tændes, før enheden er fyldt med vand. Enheden er

udstyret med en 2,8 kW-dyppevarmer, som sidder i

den elektriske boks, se pkt. 5.1.

Alternative termostater må ikke bruges. Følg in-

struktionerne for ledningsføring (højre), når du

forbinder de spændingsførende (L), neutrale (N) og

jordforbundne ledninger som anvist.

Varmelegemet skal tilsluttes til en dedikeret perma-

nent forsyning på minimum 16 amp, der overholder

gældende lokale ledningsforskrifter, og isolering er

påkrævet via en dobbeltpolet isolationsafbryder på

minimum 20 amp og med minimum 3 mm adskil-

lelse.

Al elektrisk ledningsføring skal udføres af en kom-

petent elektriker, der skal bruges varmeresistente

kabler (minimum 85 °C), og ledningsføringen skal

være i overensstemmelse med de seneste lokale

ledningsforskrifter. TSR-termostaten fungerer ude-

lukkende som sikkerhedsafbryder og virker ved

85 °C (± 5 °C). Hvis dette sker, skal du kontrollere

årsagerne til, at den termiske sikkerhedsafbryder

udløses, og når du har fundet årsagen, skal du

trykke nulstillingsknappen (R).

ADVARSEL

Konstant spænding til stede i elektronikboksen.

Før der udføres elektrisk arbejde, skal strøm-

forsyningen afbrydes og sikres mod aktivering,

mens arbejdet udføres.

Termostaten må aldrig skilles ad/åbnes. Dette

vil gå ud over dens funktion og kan medføre

risiko for overophedning. Garantien bortfalder.

3.6.2 Udskiftning af den termostatstyrede sikker-

hedsafbryder

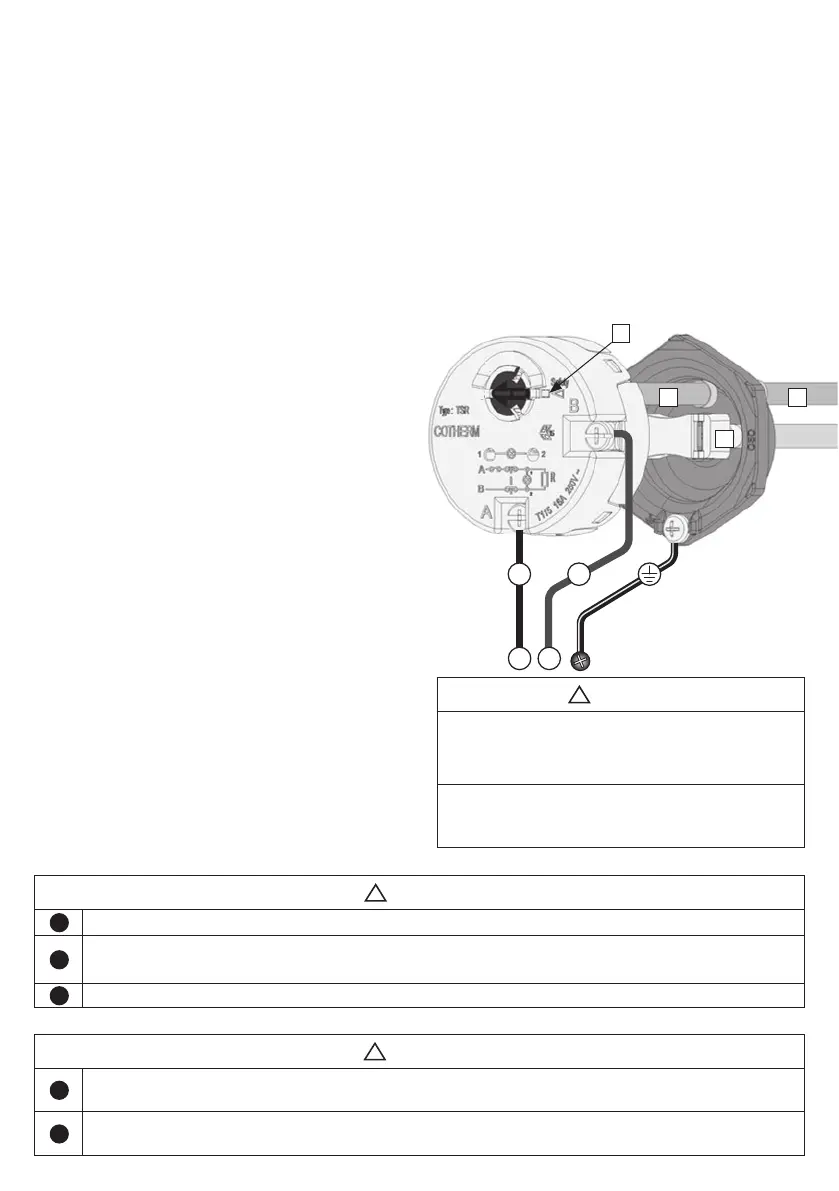

Afbryd strømforsyningen. Frakobl strømkablerne (L)

og (N) fra termostaten ved at løsne skrue A og B.

Træk termostaten lige ud af elementet.

Monter erstatningstermostaten ved at indføre

temperatursensoren (D) i røret (E). Skub forbin-

delsesstykkerne til termostaterne godt ind i recep-

torerne (C), og sørg for, at forbindelsesstykkerne er

sat helt ind i receptorerne. Genmonter strømkabel

(L) og (N), spænd skruerne A og B til

2 Nm (+/- 0,1).

L N

From terminal block

Termostat Element
