Koldt-

vandsind-

løb

Varmt-

vandsud-

løb

flow

retur

Radi-

ator,

flow

Radi-

ator,

retur

Afløb

ø 22 ø 22 ø 22 ø 22 ø 22 ø 22 DN15

3.5 Rørinstallation

Varmtvandsbeholderen (øverst) er konstrueret til

at være permanent forbundet til vandforsynin-

gen. Bufferbeholderen (nederst) er designet til at

være permanent tilsluttet til varmesystemet med

et maks. tryk på 3 bar/0,3 MPa. En separat sikker-

hedsventil med et nominelt åbningstryk på maks.

3,0 bar skal være installeret i varmesystemet. Til

installationen skal der bruges godkendte rør i den

korrekte størrelse. De relevante standarder og for-

skrifter skal følges.

3.5.1 Opvarmning og varmt brugsvand

Brug forbindelsesstykker, som reducerer overfør-

sel af vibrationer, og som kan modstå vandtem-

peraturen og -trykket. For at undgå "banken" i

varmesystemet skal rørene kunne modstå tempe-

raturforskelle.

3.5.2 Rørforbindelsernes mål

3.5.3 Fremgangsmåde for installation af rør

1. Placer enheden i den ønskede position. Jus-

tér enheden, så den står plant, ved at indstille

de justerbare fødder. Beholderen skal nivel-

leres, før den tilsluttes og fyldes med vand.

Fjern frontdækslet, se pkt. 3.5.4.

2. Skyl/rengør det eksisterende varmesystem

omhyggeligt for at undgå at forurene parti-

kelfilteret.

3. Tilslut forsyningen af brugsvand. Det anbe-

fales at bruge en blandeventil for at undgå

skoldning.

4. Tilslut enhedens forsynings- og returrør til

det eksisterende varmesystem. De forskelli-

ge rør er markeret på toppen af beholderen.

5. Tilslut et spildedamprør og en tragt mellem

temperatur- og overtryksventilen og gulvaf-

løbet.

6. Tilslut et spildedamprør mellem radiatorens

sikkerhedsventil og gulvafløbet.

7. Kontrollér, at ekspansionsbeholderen er di-

mensioneret til varmesystemet (ca. 10 % af

den samlede volumen i systemet).

8. Kontrollér gentrykket i ekspansionsbeholde-

ren. Trykket afhænger af, hvor højt vandet

skal løftes.

9. Fyld varmtvandsbeholderen, før du fylder

bufferbeholderen. Åbn en varmtvandshane

for at udlufte systemet og tillade fri vandgen-

nemstrømning.

10. Sæt manuelt 3-vejsventilen i "påfyldnings-

tilstand" (begge gennemstrømningsveje

åbne), og åbn den manuelle/automatiske

luftventil.

11. Fyld radiatorsystemet, og luk den manuelle

luftventil.

12. Hold trykket inden for det anbefalede tryk-

område for at forhindre, at vandet løber ud

gennem sikkerhedsventilen. Sæt 3-vejsventi-

len tilbage i automatisk position.

13. Udluft radiatorerne. Kontrollér systemtryk-

ket. Fyld mere vand på systemet efter behov.

Gentag, indtil al luft er udluftet fra systemet.

14. Kontrollér, at omledningsventilen skifter til

radiatordrift, og at radiatoren varmer op. Ud-

luft systemet, når det er varmt. Kontrollér, om

der er lækager i systemet.

15. Luk den automatiske luftven-

til efter ca. to uger for at forhin-

dre, at der trænger luft ind i systemet.

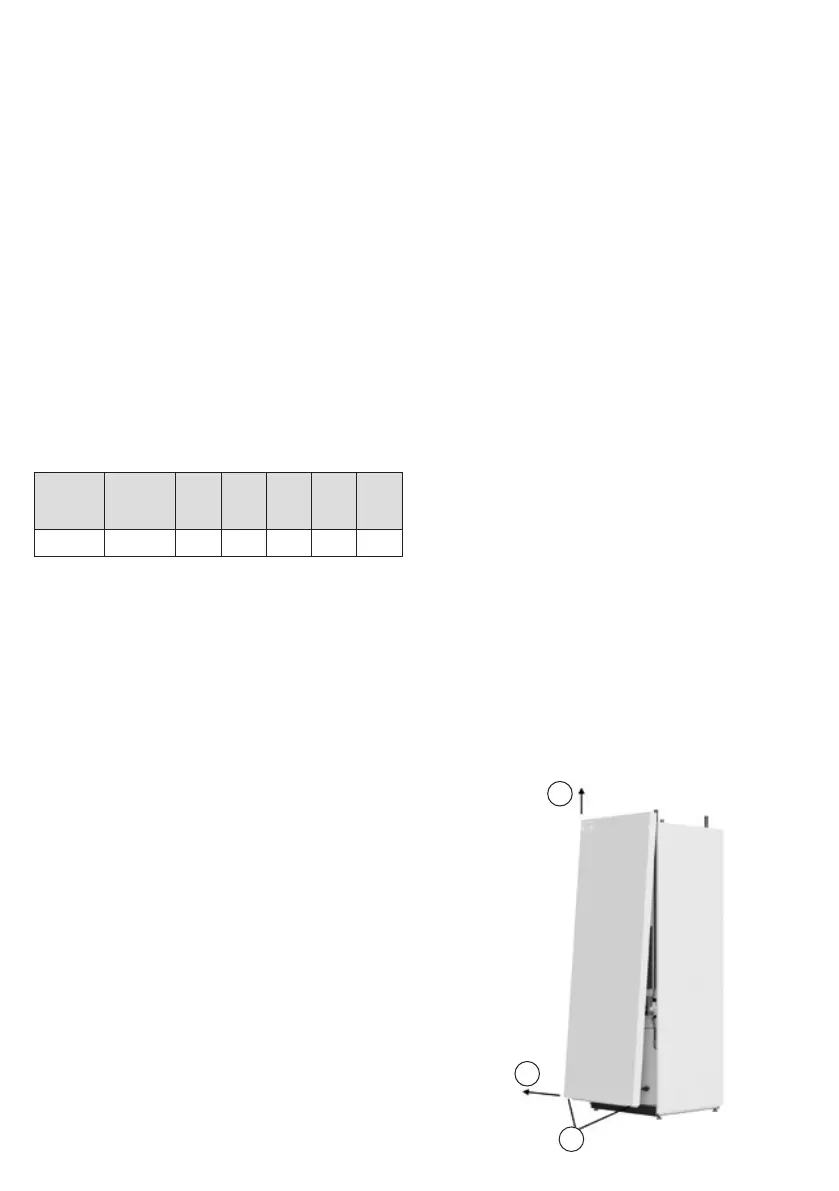

3.5.4 Fjernelse af frontdækslet

1. Skru de to skruer i den nederste del af

frontpanelet (1) af, og fjern dem.

2. Træk den nederste del af frontpanelet ca.

100-150 mm ud (2).

3. Grib fat i siderne af frontpanelet, og løft

det lige op (3).

4. Fjern frontpanelet forsigtigt for ikke at be-

skadige kontakten eller kabelforbindelsen

mellem displayet og styreenheden inde i

frontpanelet.
