6

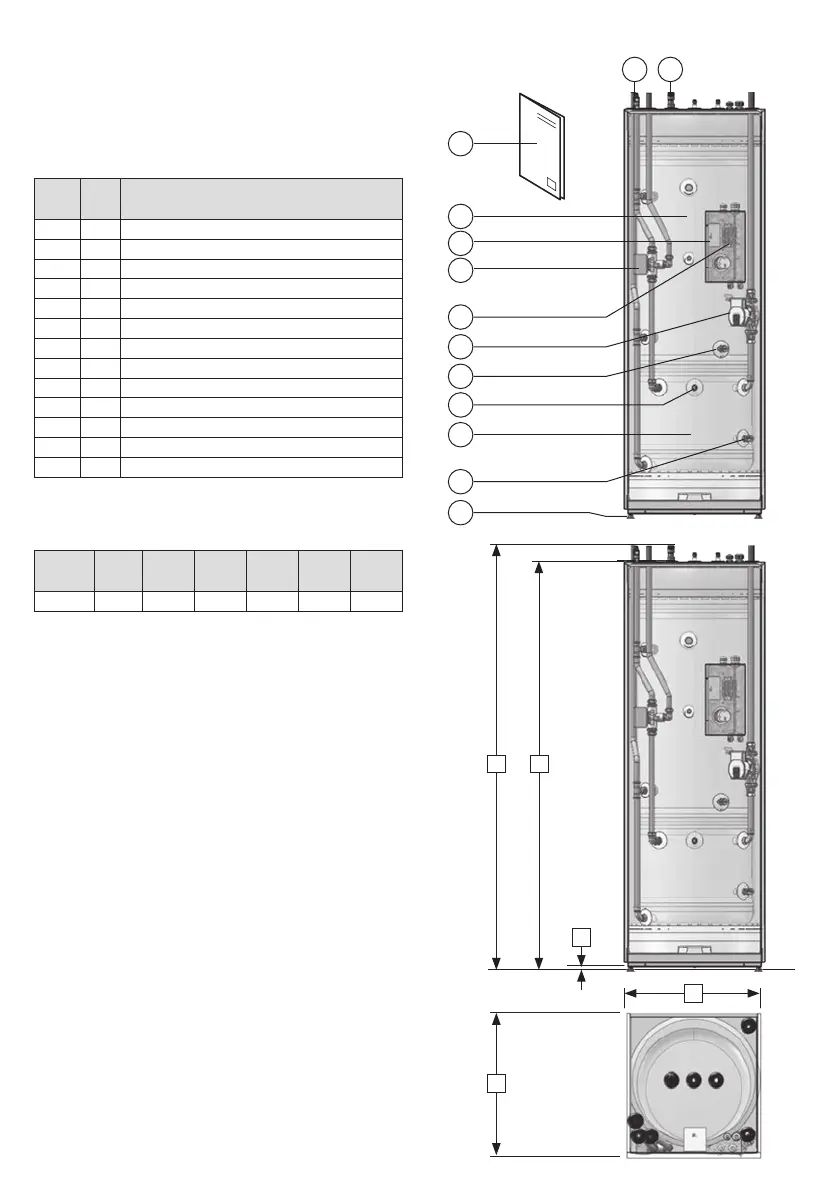

3.3 Produktmål

3.3.1 Vigtig bemærkning før installation

Sørg for, at du har valgt en varmepumpe, der pas-

ser til det eksisterende varmesystem og eludstyr.

Produktet skal også passe til den nominelle vand-

gennemstrømning, løftehøjde og systemstørrel-

se. Brug kun rent vand i beholderen. Beholderen

kan beskadiges af dårlig vandkvalitet. Der er også

risiko for korrosion og tilstopning, hvis vandkva-

liteten ikke opretholdes. Vandkvaliteten må ikke

overskride disse værdier:

Kloridindhold < 100 mg/l

Opløste faste stoffer i alt < 200 mg/l

pH-niveau > 6,0/< 9,5

Hvis vandkvaliteten overskrider ovenstående pa-

rametre, kan der installeres en offeranode i den

tilsluttede G3/4" interne tilslutning i varmtvands-

beholderen. Anoden skal overholde lokale regler

og skal monteres af en autoriseret installatør, før

systemet fyldes med vand. Når offeranoden er in-

stalleret, må vandkvaliteten ikke overskride disse

værdier:

Kloridindhold < 250 mg/l

Opløste faste stoffer i alt < 500 mg/l

pH-niveau > 6,0/< 9,5

A

E

BC

D

Produkt A B C D E F

NDS 17-37 1751 1853 646 599

Tolerance +/-5 mm. (ikke mål A).

3. INSTALLATIONSVEJLEDNING

3.1 Produkter omfattet af denne vejled-

ning 80341990 PAW-TD23B6E5

3.2 Inkluderet i levering

Ref.

nr.

Stk. Beskrivelse

1 1 Udluftningsventil til varmtvandsbeholder

2 1 Temperatur- og overtryksventil

3 1 Installationsvejledning (dette dokument)

4 1

Varmtvandsbeholder, 230 l, maks. tryk 10,0 bar

5 1 Elektronikboks

6 1 3-vejsventil

7 1 Klemmerække

8 1 Cirkulationspumpe

9 1 Afløbsventil til varmtvandsbeholder

10 1 Udluftningsventil til bufferbeholder

11 1 Bufferbeholder, 60 l, maks. tryk 3,0 bar

12 1 Afløbsventil til bufferbeholder

13 4 Justerbare fødder

Alle mål i mm.

3

6

5

4

1 2

7

8

12

9

11

10

13
