37
VT1512-IP Manuel d'instructions - français canadien
www.panamax.com
1. Messages de commande
Les messages de commande sont envoyés au VT1512-IP pour lui permettre d’exécuter une tâche. La tâche peut
consister à effectuer une action physique, telle que la commutation d'une prise (une «action»). Lorsque la tâche
consiste à transmettre des données, telles que l'état du périphérique, c'est une «query» (requête). Que la tâche soit une
«action» ou une «query», le message est classé comme une commande et est contenu dans l'élément <command>.
Exemple de message de commande d'action– Éteindre la prise2:
<?xml version=”1.0”?>
<device class=”vt1512” id=”1065a3051970”>
<command><outlet id=”2”>0</outlet></command>
</device>
2. Messages de réponse
En réponse à une commande de requête, le VT1512-IP enverra un message de réponse. La partie contenu du message
sera un ensemble d'éléments inclus dans l'élément <info>, <status> ou <settings>, en fonction de la requête.
Exemple de message de réponse– réponse à la commande de requête «sendinfo»:
<?xml version=”1.0”?>
<device class=”vt1512” id=”1065a3051970”>
<command><sendinfo/></command>
</device>
Ceci serait considéré comme une «enveloppe» pour tous les messages, ce qui se trouve entre les guillemets (") devant
être considéré comme le «contenu» du message. Étant donné que tous les messages incluent l'«enveloppe», les
détails du message ne documenteront que le «contenu».
Types de message
Il existe trois types de messages: les messages de commande, les messages de réponse et les messages d'événement.
<?xml version=”1.0” ?>
<device class=”vt1512” id=”1065a3050000”>
<command><outlet id=”2”>0</outlet></command>
</device>
Par défaut, le VT1512-IP ne répond pas aux messages de commande d'action.
Exemple de message de commande de requête– envoi d'informations
<?xml version=”1.0” ?>
<device class=”vt1512” id=”1065a3050000”>
<command><sendinfo/></command>
</device>
Résponse
<?xml version=”1.0” ?>
<device class=”vt1512” id=”1065a3050000”>
<info time=”1234567890”>
<sernum>PAVT1512PRO0X142160000000</sernum>
<fwver>1.0.0.12520</fwver>
<bootcodever>1.0</bootcodever>
<ipaddr>3194548209</ipaddr>
<coprocfwver>1.0.0.12520</coprocfwver>
<coproclot>1300795003</coproclot>
<coprocdiex>5</coprocdiex>
<coprocdiey>42</coprocdiey>
<coproctest>65272</coproctest>
</info>
</device>
Les messages de réponse peuvent être utilisés pour vérier la réception du message de commande. Si un message de réponse vériable est attendu du VT1512-IP, l'attribut facultatif «xid»
est inclus dans l'élément <command>. Tous les messages de commande contenant l'attribut «xid» exprimé renverront un message de réponse avec la même valeur d'attribut «xid» incluse
dans un élément <ack>. Cette valeur «xid» peut ensuite être utilisée pour faire correspondre les réponses à leurs commandes corollaires.
Exemple 1:
Message de commande d'action avec «xid»–
<?xml version=”1.0” ?><device class=”vt1512” id=”1065a3050000”>
<command xid=”123”><outlet id=”1”>0</outlet></command></device>
Message de réponse avec «ack»–
<?xml version=”1.0” ?><device class=”vt1512” id=”1065a3050000”><ack xid=”123”></device>

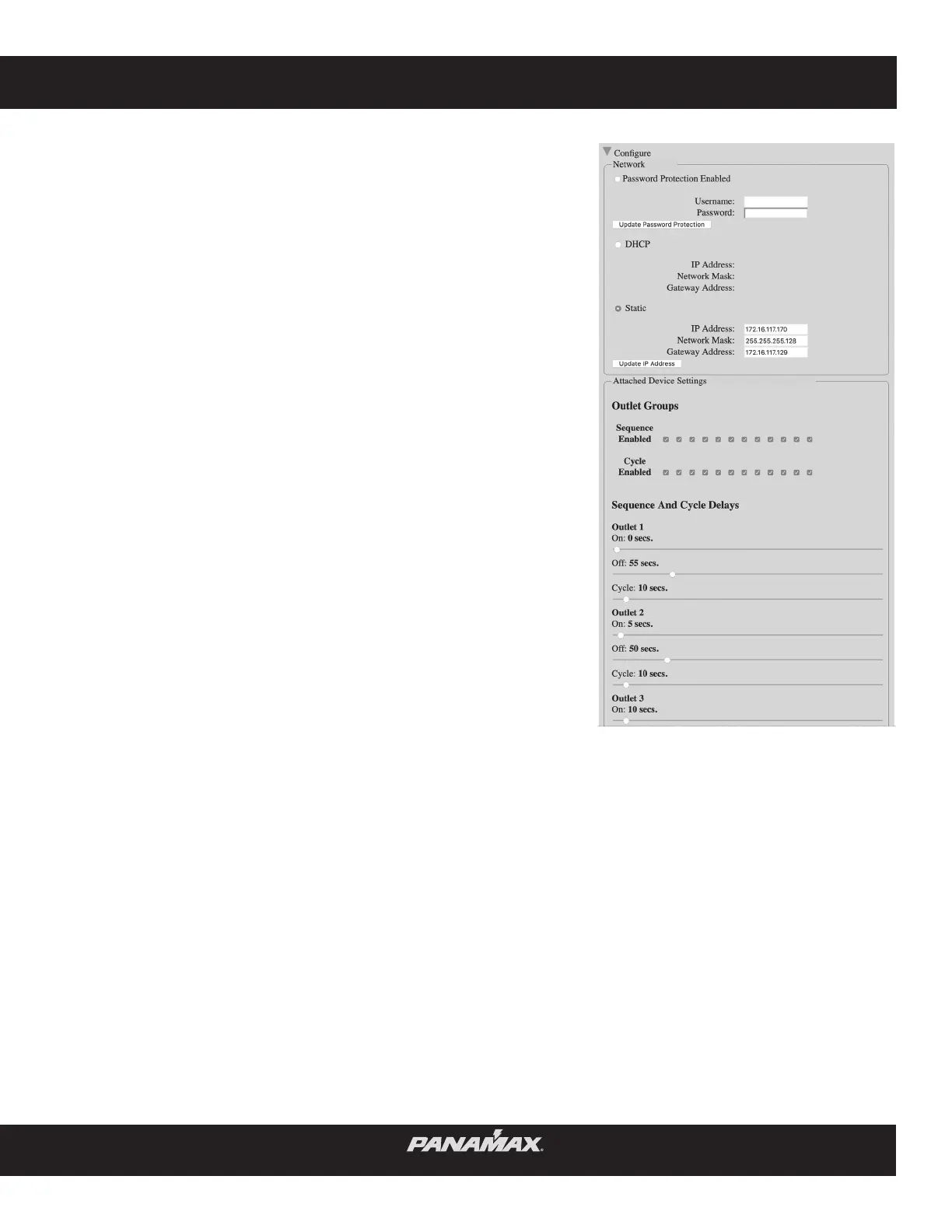

/Congurer
/ Groupes de prisesa
/ Séquence activée
/ Séquence et délais de cycle
/ Cycle activé
/ Prise 1
/ Prise 2
/ Cycle:
/ Cycle:
/ Statique
/ Protection par mot de passe activée
/ Mettre à jour la protection par mot de passe
/ Mettre à jour l'adresse IP
Nom d'utilisateur
Mot de passe
/ Réseau
Adresse IP :
Masque de réseau :
Adresse de la passerelle :
/ Paramètres de l'appareil branché
/ Prise 3
